采用PR-305余輝亮度測(cè)試儀測(cè)試夜光涂層織物的發(fā)光亮度。將樣品在暗處放置10h以上，保證其余輝照度衰減完畢。設(shè)置激發(fā)照度為1000lx，激發(fā)時(shí)間為15min，余輝時(shí)間為60min。
1．3．4涂層表面發(fā)光材料分布
用Quanta-200型掃描電子顯微鏡(荷蘭FEI公司)觀察涂層表面發(fā)光材料的分布情況。
2結(jié)果與討論
2．1涂層織物柔軟性及摩擦性能
2．1．1焙烘條件對(duì)織物摩擦性能及柔軟性的影響
在丙烯酸酯黏合劑質(zhì)量分?jǐn)?shù)為50%的情況下，改變焙烘溫度和時(shí)間，測(cè)試夜光涂層織物的耐磨性和懸垂性能，結(jié)果見(jiàn)表1。

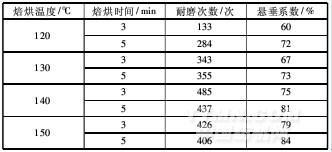

表1焙烘條件對(duì)夜光涂層織物性能的影響
.jpg)
由表1可知，隨著焙烘溫度的上升，涂層織物的耐磨性有不同程度的提高。原因是黏合劑所含的一些交聯(lián)基團(tuán)要在較高的溫度下才能發(fā)生交聯(lián)，形成網(wǎng)狀結(jié)構(gòu)，故耐磨性提高。但是焙烘溫度太高(超過(guò)150℃)，耐磨性會(huì)下降，并且織物的懸垂性變差，織物易泛黃。
在120～130℃焙烘5min，有利于丙烯酸酯充分交聯(lián)，提高織物的耐磨性。但在140～150℃溫度時(shí)，焙烘時(shí)間越長(zhǎng)，織物的耐磨性降低。這可能是涂膜在長(zhǎng)時(shí)間高溫處理后變得硬脆，失去韌性，易從織物上脫落。隨著焙烘時(shí)間的延長(zhǎng)，織物懸垂系數(shù)變大，織物柔軟性下降。
綜上，涂層焙烘條件以130℃，時(shí)間3min為宜。
2．1．2黏合劑質(zhì)量分?jǐn)?shù)對(duì)涂層織物的影響
焙烘溫度130℃，時(shí)間3min，改變丙烯酸酯黏合劑的質(zhì)量分?jǐn)?shù)，測(cè)試夜光涂層織物的耐磨性及柔軟性，結(jié)果見(jiàn)表2。
由表2知，丙烯酸酯黏合劑質(zhì)量分?jǐn)?shù)對(duì)夜光涂層織物的耐磨性有很大影響。隨其質(zhì)量分?jǐn)?shù)增加，織物的耐磨性提高。這可能是因?yàn)楸┧狨ベ|(zhì)量分?jǐn)?shù)越大，在合適的溫度下交聯(lián)后形成涂膜的連續(xù)性越好，
表2丙烯酸酯質(zhì)量分?jǐn)?shù)對(duì)夜光涂層織物性能的影響
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
