手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2．4 pH值對改性納米TiO2光催化性能的影響

調(diào)節(jié)納米TiO2溶膠改性前的初始pH值，測試改性納米TiO2降解亞甲基藍的光催化活性，結(jié)果見圖5。

由圖5可知，溶膠初始pH值對光催化降解染料的效能影響較大。納米TiO2溶膠初始pH=1．5時，改性納米TiO2對亞甲基藍的降解率最大，光照lh后，降解率可達到50％以上，6h后接近100％。隨著初始pH值的升高，降解率逐漸降低，當(dāng)初始溶膠為弱堿性時，降解率又有所提高。相關(guān)研究表明，TiO2表面的電荷性質(zhì)將直接影響反應(yīng)體系中有機物分子在催化劑顆粒

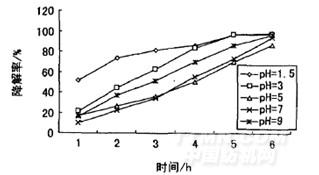

圖5改性納米TiO2在不同初始pH值下的光催化活性表面的吸附以及光生電子和空穴催化劑表面的遷移，進而對光催化反應(yīng)產(chǎn)生影響[10]。

2．5納米TiO2整理棉織物的性能

2．5．1光催化降解性能

采用實驗室自制的多功能環(huán)境模擬測試艙在線檢測系統(tǒng)，測得電壓與時間的關(guān)系，如圖6所示；將其轉(zhuǎn)化為降解率與時間的關(guān)系，如圖7所示。

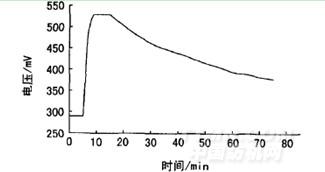

圖6織物降解丙酮測試電壓與時間的關(guān)系

圖7織物降解丙酮測試降解率與時間的關(guān)系

由圖6可知，在5min時注人丙酮，測試艙內(nèi)VOC濃度迅速上升，20min時，艙內(nèi)VOC濃度達到最大并平衡，此時打開紫外燈進行光催化降解試驗，艙內(nèi)VOC濃度逐漸下降，表明經(jīng)改性納米TiO2溶膠整理后的織物對測試艙內(nèi)丙酮進行了光催化降解，降低了艙內(nèi)丙酮濃度。由圖7可知，隨著時間的推移，經(jīng)改性納米TiO2溶膠整理后的織物對測試艙內(nèi)丙酮的降解率越來越高。在紫外燈照射下，60min后，整理織物對艙內(nèi)丙酮的降解率可達63．33％。
