手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

光催化性能光催化降解丙酮的動態測試。采用自制TVOC在線多功能環境模擬測試艙測定，根據在線記錄的電壓值與測試艙內的VOC(揮發性有機物)濃度成正比例關系，測定光催化性能。測試條件為溫度25℃，濕度50％，使用40L丙酮進樣。

抗紫外線性能(UPF值、UVA及UVB透過率)參照EN 13758.1：2002(紡織品太陽紫外線防護特性外衣用織物的試驗方法》，采用紫外uV-1000F紡織品抗紫外因子測定儀測定。

機械性能(斷裂強力、斷裂伸長率、斷裂功)參照GB／T3923-1997《紡織品織物拉伸性能》，采用YG026-250織物強力機測定。白度參照GB／T8424．2oo1《紡織品色牢度試驗相對白度的儀器評定方法》，采用DSBD—l數字白度儀測定。

2結果與討論

2．1改性劑A對納米TiO2物相結構的影響

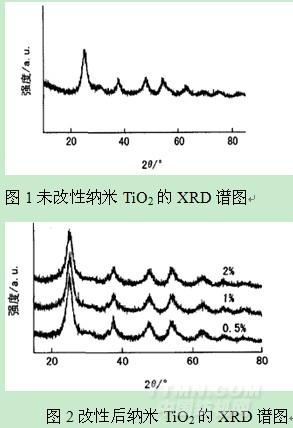

改性前后制備的納米TiO2的XRD譜圖，如圖1和圖2所示。

由圖1可知，未加改性劑制得的納米TiO2在2衍射角25．3°、37．9°和48．1°處存在吸收峰，這是單一相銳鈦礦TiO2的三強特征衍射峰。相關研究表明[7-9]，銳鈦礦相比金紅石相具有更高的光催化活性。由于銳鈦礦相晶格中存在較多的缺陷與位錯，因此會產生較多可俘獲電子的氧空位；而金紅石相是最穩定的同素異構體，晶化態良好，存在較少的可俘獲電子的結構缺陷，所以會加快表面電子·空穴對的復合速率，降低了TiO2光催化活性。圖l的XRD圖譜中只有銳鈦礦單一晶相，并未觀察到催化活性相對較低的金紅

石型。

由圖2可以知道，改性劑A的加人對TiO2的晶型及衍射峰強度沒有影響。改性劑A的添加量分別為0．5％、l％和2％時，納米TiO2的晶型均為銳鈦礦型。根據Scherrer公式可以分別算出納米TiO2的晶粒尺寸，如表l所示。

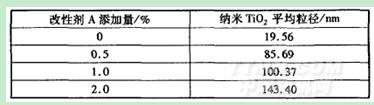

表1不同改性劑添加量分散制備的納米"rio平均晶粒尺寸

由表1可知，隨著改性劑添加量的增大，納米TiO2平均晶粒尺寸也逐漸增大。這是因為有機改性劑A對納米TiO2顆粒進行包覆，隨改性劑A添加量的增大，包覆層的厚度也逐漸增加，導致顆粒粒徑尺寸變大。以下試驗均選取改性劑A添加量為0．5％的改性納米TiO2溶膠進行整理和測試。
