手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

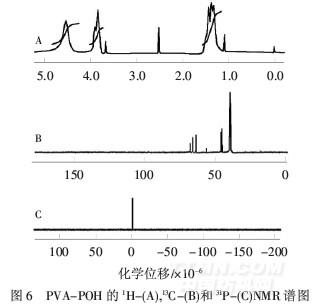

由圖6B可知,45.8×10-6、46.3×10-6、46.7×10-6分別為—CH2—CHOH、含氫鍵的—CH2—CHOH和—CH—CHOPO3H2中—CH2—位移值.64.3×10-6、66.4×10-6、68.3×10-6分別為—CH2—CHOH、含氫鍵的—CH2—CHOH和—CH2—CHOPO3H2中—CH—位移值.

由圖6C可知,位移值為-0.012×10-6,單峰,表明磷元素僅以C—O—PO3H2形式存在.

2.2.3元素含量

由表1可知,元素原子數目之比為n(C)∶n(H)∶n(O)n(P)=8.0∶14.5∶5.4∶1.0,與由核磁共振推斷的n(C)∶n(H)n(O)∶n(P)=7∶15∶6∶1十分接近.再次證明合成的PVA-POH結構正確.

2.3熱性能

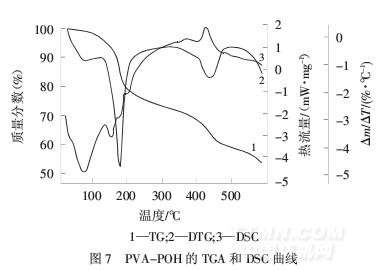

由圖7可知,PVA-POH的起始分解溫度(Ton)為110℃,并有2個顯著的熱裂解階段,第一個失重階段在116~200℃,最大分解溫度為170℃,失重19.1%,第二階段在402~470℃,最大分解溫度為440℃,失重8.6%,在590℃時,殘余質量分數為53.35%.由此說明阻燃劑PVA-POH在200℃以下較易分解,而在400℃以上熱穩定性顯著提高.阻燃劑的初始分解溫度與波數/cm-1

由DSC曲線可知,在第一個熱分解失重過程有3個明顯的吸熱峰,說明吸熱分解過程不是一個基元反應,而是分步進行的多個反應.在第二個熱失重過程,416~447℃出現一個明顯的放熱峰,這可能是磷酸脫水生成聚磷酸的過程.

2.4織物的阻燃性能
