手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

由以上分析知，精練劑質(zhì)量濃度為6g,／L時(shí)，可以同時(shí)達(dá)到毛效和白度的最佳值。

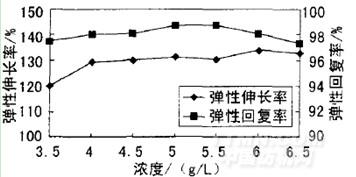

圖2TF一109濃度對(duì)彈性性能的影響

由圖2可知，精練劑質(zhì)量濃度小于4g／L時(shí)，彈性伸長(zhǎng)率隨其增加而有較明顯提高，同時(shí)彈性回復(fù)率也有所增加。但是當(dāng)質(zhì)量濃度大于5．5L時(shí)，織物彈性回復(fù)率呈下降趨勢(shì)。由此可見，精練劑用量并不是越多越好，應(yīng)適當(dāng)控制精練液質(zhì)量濃度，取5g／L。

2．1．2精練溫度的影響

采用浴比1：30，精練時(shí)間30min，TF一109質(zhì)量濃

度5g／L，碳酸鈉質(zhì)量濃度2g／L，測(cè)定不同溫度下的精

練效果及對(duì)彈性性能的影響，見圖3和圖4。

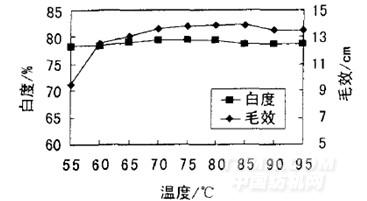

圖3精練溫度對(duì)精練效果的影響

由圖3知，精練溫度在55～6O℃時(shí)，毛效迅速增加；超過60℃后，再繼續(xù)提高溫度，毛效增加趨緩；而超過85℃后，毛效略有下降。這是由于精練劑TF一109在較低溫度即對(duì)油劑有很好的溶解作用，織物上的油劑及雜質(zhì)可基本被去除。白度受溫度影響較小，僅65～85℃時(shí)稍有增加。因此，精練溫度可設(shè)在60～80℃。

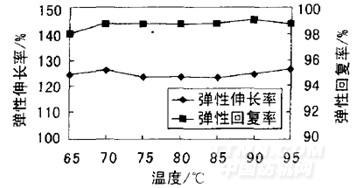

圖4精練溫度對(duì)織物彈性性能的影響

由圖4可知，在溫度65～95℃內(nèi)，織物彈性伸長(zhǎng)率和彈性回復(fù)率基本沒有影響。

2．1．3精練時(shí)間

采用精練溫度80℃，浴比1：30，TF一109質(zhì)量濃度5g／L，碳酸鈉質(zhì)量濃度2g／L，測(cè)定時(shí)間對(duì)精練效果和彈性性能的影響，結(jié)果見圖5和圖6。

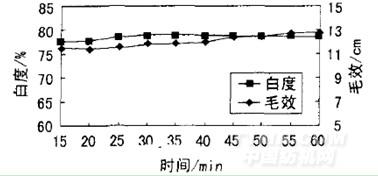

圖5時(shí)間對(duì)精練效果的影響

由圖5可知，精練時(shí)間從25min至30min，毛效提高較明顯；之后隨著時(shí)間增加，毛效增加緩慢；超過45min后，毛效基本恒定。
