手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2結果與討論

2．1NaOH溶液濃度對CC溶解性能的影響

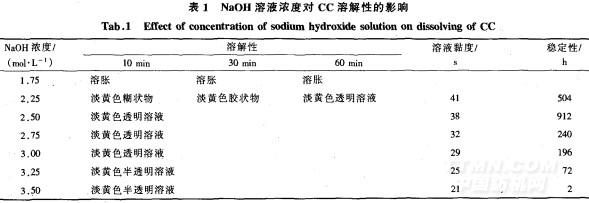

選用聚合度為455的棉漿粕，合成含氮量為2．62％的CC，在～5～0℃條件下使其溶解在不同濃度的NaOH溶液中，形成質量分數為7％的cc溶液，觀察溶解狀況，測定溶液黏度，記錄所得溶液在10℃的倒人半透膜滲透袋中，置于體積6倍于cc溶液環境中穩定存在的時間，結果如表1所示。

由表I可見，NaOH濃度低時，不足以將cc顆粒包圍起來使其溶解；濃度高時，雖然能很快使cc溶解，但所得溶液黏度低，透明度差，不適合紡絲，而且過多電解質的存在也會破壞溶液的穩定性，影響后續紡絲工序的正常進行。另外，紡絲原液中過高的堿含量對初生纖維絲的固化也是不利的，因此認為在保證CC能完全溶解的前提下應盡可能降低堿含量，滿足用于制備cc纖維的溶液CC／NaOH質量比≥1的要求。

2．2滲透處理對溶液黏性及穩定性的影響

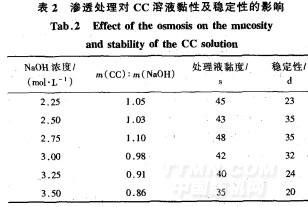

當NaOH溶液濃度低于2．25mol／L時得不到完全溶解的CC溶液，而在一’5～0條件下，CC在2．25mol／L的NaOH溶液中最多也只能形成質量分數為8．5％的CC溶液]。為實現CC／NaOH質量比≥1的目標，將上述溶解在2．25～3．5mol／LNaOH溶液中的CC按實驗方法進行滲透處理，然后測定溶液中CC／NaOH質量比、溶液黏度及溶液在10℃環境中穩定存在的時間，結果如表2所示。

經過滲透處理，不僅在較寬松的NaOH溶液濃度范圍內實現cc溶液中CC／NaOH質量比≥1的目標，而且cc溶液的黏度及穩定性都有所提高。因此認為，制備cc溶液比較理想的方法是選用濃度為2．25～3．0mol／L的NaOH溶液，等CC完全溶解后采用滲析法獲得低堿含量的CC溶液。

2．3溫度對CC溶解性能的影響

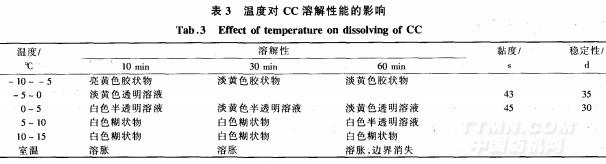

選用聚合度為455的棉漿粕，合成含氮量為2．62％的cc，在不同溫度下使其溶解在2．5mol／L的NaOH溶液中，觀察溶解狀況，選擇溶解較好的按實驗方法進行滲透處理20min，測定溶液黏度及穩定性，結果如表3所示。

顯然，CC溶解的最適宜溫度為一5～5℃，在此溫度范圍，所得溶液的黏度符合紡絲要求。這可能是因為只有在低溫環境下CC分子才能與NaOH形成特殊的分子間氫鍵，促使其溶解。

2．4CC含氮量對其溶解性能的影響

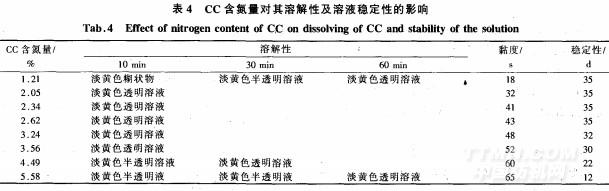

選用聚合度為455的棉漿粕，合成不同含氮量的CC，并使其在一5～0℃條件下溶解在2．5mol／L的NaOH溶液中，觀察溶解狀況，選擇溶解較好的按上述方法進行滲透處理，測定溶液黏度及穩定性，結果如表4所示。
