手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

藝處方

滲透劑AlbegalFFA-01/%　　　　　　　1.0

勻染劑AlbegalB/%    2.0

80%醋酸/(mL/L)(調(diào)節(jié)pH值4~5.5)     2 .5

Lanasol染料   2

純堿/(g/L)(調(diào)節(jié)pH值8.5)    3~4

浴比     1∶30

工藝流程

助劑:滲透劑AlbegalFFA-01,勻染劑AlbegalB。

1.2.2　低溫染色工藝

工藝處方

MiralanLTD/%   2.0

80%醋酸/(mL/L)(調(diào)節(jié)pH值4~5.5)   2.5

Lanasol染料  2

純堿/(g/L)(調(diào)節(jié)pH值8.5)  3~4

浴比  1∶30

工藝流程

2　結(jié)果與分析

2.1　上染百分率

對(duì)lanasol紅2G,黃4G,藍(lán)3G染料分別按1.2.1節(jié)和1.2.2節(jié)工藝進(jìn)行平行試驗(yàn),測(cè)試染色過程中不同時(shí)間的染液吸光度,計(jì)算上染百分率,并繪制上染曲線,比較常規(guī)染色和低溫染色工藝的上染率,結(jié)果見圖1。

從圖1可以看出,采用低溫染色工藝,初始上染率明顯低于常規(guī)染色工藝,相差約10%。但染色55min后,上染率都趨于平衡且基本接近。

2.2　染色織物的機(jī)械性能

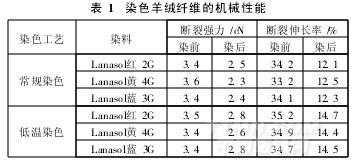

對(duì)上述染色樣品的機(jī)械性能進(jìn)行測(cè)試,研究常規(guī)染色工藝和低溫染色工藝對(duì)羊絨纖維斷裂強(qiáng)力和斷裂伸長(zhǎng)率的影響,結(jié)果見表1。

從表1知,常規(guī)染色工藝下,羊絨單纖維斷裂強(qiáng)力在2.3~2.5cN,斷裂伸長(zhǎng)則在12.1%~12.5%;采用低溫染色新工藝,單纖維強(qiáng)力和斷裂伸長(zhǎng)都有所提高,分別在2.6~2.8cN和14.5%以上,纖維可紡性明顯提高,有利于提高紡紗制成率。
