.gif)
3 結(jié)果與討論
3．1 分散／直接染料一浴一步法染色
3．1．1 直接染料濃度

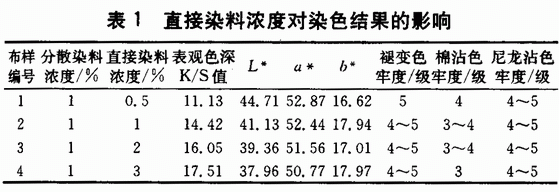

用分散紅S一5BL，直接紅Intralite 12B，在分散染料濃度為1％(owf)，直接染料濃度分別為0．5％、1％、2％、3％(owf)時(shí)，對(duì)織物進(jìn)行染色，并測(cè)試染色織物的表觀色深K／S值，色度指標(biāo)L*、a*、b*及耐水洗色牢度，結(jié)果見(jiàn)表1。
.gif)
由表1可看出，分散染料濃度一定時(shí)，隨著直接染料濃度的增大，總的K／S值增大明顯，明度值L*降低，織物表面顏色加深，a*值和b*值變化不明顯，而退色牢度和棉布沾色牢度都有所降低，尼龍沾色牢度不變。這是因?yàn)橹苯尤玖仙先久蘩w維，其水洗牢度對(duì)織物整體的影響顯著。
3．1．2 分散染料濃度

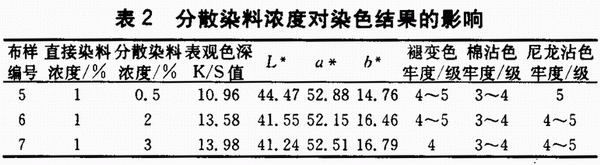

用分散紅S-5BL，直接紅Intralite 12B，在直接染料濃度為1％(owl)，分散染料濃度分別為0．5％、2％、3％(owl)時(shí)對(duì)織物進(jìn)行染色，并測(cè)試染色織物的表觀色深K／S值，色度指標(biāo)L*、a*、b*及耐水洗色牢度，結(jié)果見(jiàn)表2。
.gif)
由表2可看出，表觀色深K／S值是隨著分散染料濃度的增加而增大的，L*值則隨分散染料濃度的增加而逐漸減小；a*值和b*值變化不明顯。染色織物的褪變色牢度隨分散染料濃度的增加稍有降低，低半級(jí)；棉沾色牢度基本不變；尼龍沾色牢度降低半級(jí)，說(shuō)明分散染料在PLA纖維上具有較好的牢度。隨著分散染料濃度的變化水洗牢度變化不明顯。比較表1和表2可看出，直接染料濃度的增加引起K／S值的增加比分散染料的大，說(shuō)明直接染料在PLA／棉織物上的提升性要比分散染料的好。

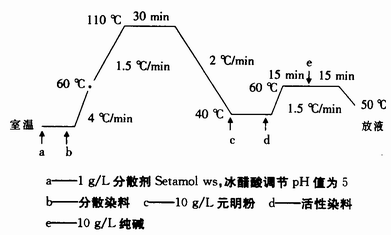

3．2 分散／活性染料一浴二步法染色
3．2 活性染料濃度

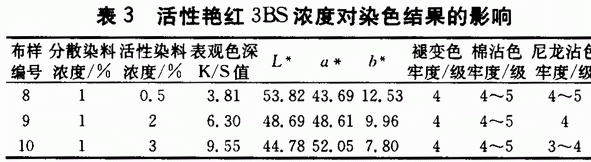

用分散紅S一5BL，活性艷紅3BS，采用分散／活性一浴二步法染色，在分散染料濃度為1％(owl)，活性染料濃度分別為0．5％、2％和3％(owf)時(shí)對(duì)織物進(jìn)行染色，并測(cè)試染色織物的表觀色深K／S值，色度指標(biāo)L*、a*、b*及耐水洗色牢度，結(jié)果見(jiàn)表3。
.gif)
由表3可知，采用分散紅／活性紅一浴二步法染色，織物的K／S值是隨著活性染料濃度的增加而增大的；褪變色牢度及棉沾色牢度基本無(wú)變化，說(shuō)明耐水洗牢度比用分散／直接染料的稍好。而尼龍沾色牢度則隨著活性染料濃度的增加而降低。
3．2．2 分散染料濃度
用分散紅S一5BL，活性艷紅3BS，采用分散／活性一浴二步法染色，在活性染料濃度為1％(owf)，分散染料濃度分別為0．5％、2％、3％(owf)時(shí)對(duì)織物進(jìn)行染色，并測(cè)試染色織物的表觀色深K／S值、色度指標(biāo)L*、a*、b*及耐水洗色牢度，結(jié)果見(jiàn)表4。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
