手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

(3)注意事項

①堿劑和雙氧水不宜一起加料,否則會造成紗線強力下降。因為在堿濃度相對較高(pH=14)的條件下,雙氧水很不穩定,極易分解,不僅紗線的白度不佳,而且強力下降明顯。按工藝要求分開加,先加的堿劑會與纖維的雜質反應而消耗一部分,同時纖維會吸收一部分,此時工作液的pH值有利于發揮雙氧水的漂白效果。

②對于深色染色產品或對前處理白度要求不高的產品,前處理處方中的雙氧水和相應助劑可以省略。

2.2　染色工藝

(1)染色處方

水溶性硫化染料/%(owf)   x

50%硫化堿/%(對染料重)   70~150

純堿/(g/L)0~4

滲透劑  1~5

食鹽或元明粉/(g/L)     10~50

(注:水溶性硫化染料由大連市江西化工總公司生產。)

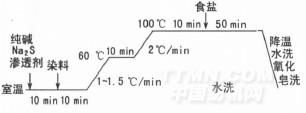

(2)染色工藝曲線

(3)注意事項和工藝討論

①將Na2S和純堿用熱水充分溶解后,加入冷水和滲透劑,注入主缸。滲透劑宜選用陰離子型,因非離子滲透劑會顯著降低水溶性硫化染料的得色量。

②升溫前,要保證正反循環時間不低于20min。

因為此時染料尚未還原,親和力很小,染料能夠較容易地分布在筒子紗的內、外、中間層。開始升溫時,染料逐漸地向還原態過渡,親和力也隨之增加。為了保證染色的勻染性,升溫速率要慢。

③過早加入食鹽易造成染色色花,待上染達到平衡時加入效果較好。

④硫化堿的用量要嚴格控制。用量不足,染料還原不充分,產生染斑,而且摩擦牢度降低;反之,用量過多,則影響染料的上染,不易染得深。

⑤氧化時,可采用27%H2O2用量2~3.5mL/L,在40℃下處理20~25min;或用過硼酸鈉1%~3%,在45~60℃時,處理15min左右。氧化前需充分水洗,在過多浮色狀態下氧化,染色水洗牢度和摩擦牢度都會顯著下降。
