3.3 防水整理
整理工藝 一浸一軋(防水劑DM-3640A20g/L)→烘干(100℃×2min)→拉幅定形(190℃)→打包→成品
大生產PPS纖維產品的各項性能見表7。

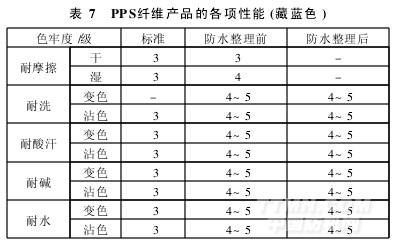

表7 PPS纖維產品的各項性能(藏藍色)
.jpg)
注:標準值為GB18401—2003《國家紡織品基本安全技術規范》。
3.4 PPS纖維織物阻燃迷彩面料大生產實驗
工藝流程 溫和前處理→燒毛→定形→打底染色→印花(車速40~45m/min)→高溫焙烘(車速30~35m/min,200℃×110~115s)→還原清洗(二氧化硫脲5g/L,氫氧化鈉20g/L,JFC2g/L;汽蒸135℃×20~25s,車速40~45m/min)→浸軋樹脂整理液(交聯劑50g/L,濕摩增進劑30g/L,柔軟劑DT-3030g/L,檸檬酸1.5g/L,烘房180℃×7節,車速50~60m/min,
下機幅寬154cm)→拉幅焙烘(烘房180℃×7節,車速35~38m/min,下機幅寬152~152.5cm)→預縮(車速60~70m/min,圓盤給濕,橡膠毯加熱輥壓力8~14MPa,落布幅寬152cm,下機經緯縮率<2%)→成品

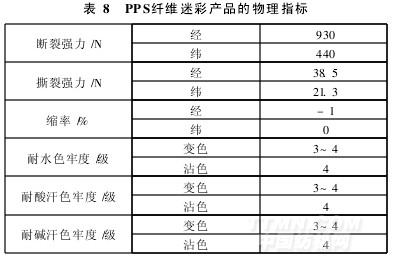

迷彩印花PPS纖維織物的物理指標見表8。
.jpg)
由表9可知,PPS纖維產品的色牢度基本滿足軍用迷彩需要,但其緯向強力稍差,將來還需從紡絲、紡紗、織造等工藝上進行調整。
3.5 染整加工后PPS纖維織物的阻燃性能

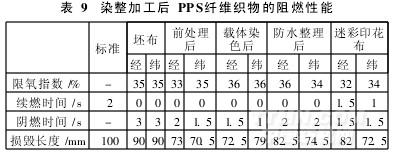

染整大生產加工后PPS纖維織物的阻燃性和限氧指數見表9。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
