手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

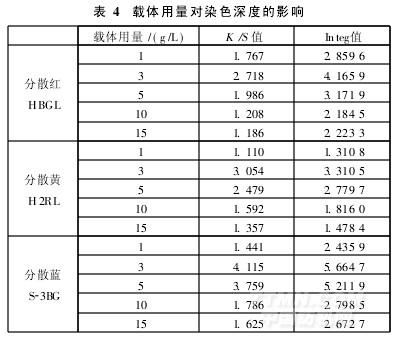

由表4可知,載體用量增加,三種染料的K/S值先增加后降低。STZT-1用量為3g/L時,K/S值達到最大值。因此,確定載體用量為3g/L。

2.2.2　染色溫度

載體用量為3g/L,其它條件同2.2.1節,考察染色溫度對PPS纖維織物上染率的影響,結果見圖1。

由圖1可知,采用載體染色工藝,分散紅HBGL和分散黃H2RL均在120℃時達到較高上染率,而分散藍S-3BG則需在130℃時達到較高上染率。當染色溫度高于130℃時,三只染料的上染率均變化不大。因此,取載體染色溫度為120~130℃。

2.2.3　染色時間

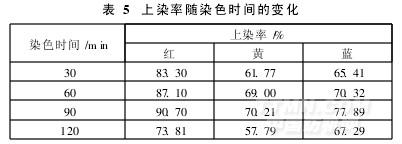

載體染色溫度為120℃,載體用量為3g/L,其它條件同2.2.1節,考察染色時間對PPS纖維織物上染率的影響,結果見表5。

由表5可知,隨染色時間的延長,三種分散染料的上染率均增加。染色90min時,三種分散染料的上染率均達到最大值。染色120min,三種分散染料的上染率反而下降。因此,確定染色時間為90min。

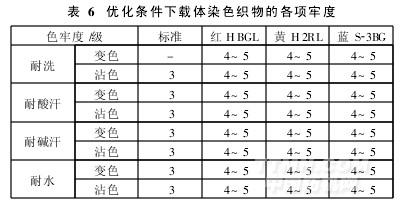

綜上,優化的載體染色工藝為:載體用量為3g/L,染料用量為2%(owf),高溫勻染劑TF-2031g/L,pH值4.5~5,浴比1∶30,染色溫度120~130℃,染色時間90min。該工藝下的染色牢度見表6。

注:標準為GA10—2002《公安消防服色牢度標準》,GB18401—2003《國家紡織品基本安全技術規范》。

由表6可知,PPS纖維織物載體染色的各項色牢度均高于《公安消防服色牢度標準》和《國家紡織品基本安全技術規范》的標準。

2.3　防水整理

采用20g/L防水劑DM-3640A對PPS纖維織物進行防水處理,防水效果可達5級,能滿足應用要求。

3　大生產工藝

3.1　溫和前處理

設備　SME594-10型高溫高壓染色機(無錫億利達化工印染機械有限責任公司)

處方/(g/L)

STP-A　　　　　　　　　　　　　4
