手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2結果與討論

2.1產品性能指標

丙烯酸酯乳液經聚二甲基硅氧烷改性前后的性能見表1,其中有機硅種子乳液的用量為15%。

2.2有機硅改性丙烯酸酯乳液紅外光譜分析

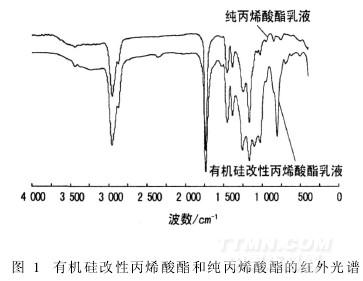

純丙烯酸酯和自制有機硅改性丙烯酸酯聚合物的

紅外圖譜見圖1。

由圖1可知,自制有機硅改性丙烯酸酯和純丙烯酸酯的紅外光譜中,多處均出現了相同類別的吸收。如2960cm-1和2872cm-1處為—CH3和—CH2—的C—H伸縮振動吸收峰,1730cm-1左右為羰基C-O

的伸縮振動,1247cm-1和1170cm-1處C—O—C對稱伸縮振動吸收峰以及1453cm-1處COO—振動吸收峰。此外,有機硅改性丙烯酸酯乳液還于1103cm-1和1026cm-1左右處出現了S—O—Si的反對稱伸縮振動峰,于805cm-1處出現了一個尖銳的Si—(CH3)2O—特征吸收峰,于694cm-1處出現了Si—C的伸縮振動吸收峰。兩譜圖中均未出現烯鍵的特征吸收峰,說明聚硅氧烷已與丙烯酸酯單體成功鍵合,其它丙烯酸酯單體也都參與了共聚。

2.3共聚物核磁共振分析(13C NMR)

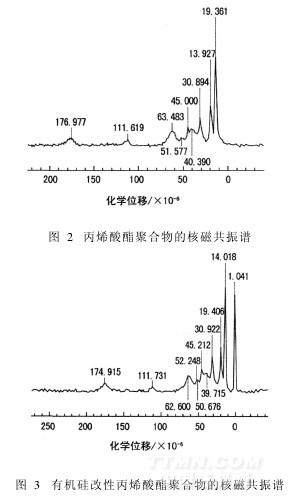

純丙烯酸酯乳液和有機硅改性丙烯酸酯共聚物的13C核磁共振譜圖見圖2與圖3。

由圖2知,δ175.9為羰基碳的化學位移,δ13.9為甲基碳的化學位移,δ15.0~60.0為亞甲基碳和次甲基碳的化學位移,δ63.4為與CHCOO—相連的碳的化學位移。圖3中,除了上述特征峰外,在δ1.0處還出現了一個顯著的與Si相連的碳的化學位移。這進一步說明通過種子乳液聚合,乙烯基聚硅氧烷與丙烯酸酯單體成功聚合。

2.4有機硅改性丙烯酸酯乳液的應用

2.4.1上膠量

將有機硅改性聚丙烯酸酯黏合劑經氨水增稠后應用于靜電植絨,考察不同上膠量對植絨效果的影響,結果見表1。
