手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

0前言[1]

根據(jù)使用方法,增深劑大體可分兩類:染色過程中使用的增深劑和染色后使用的增深劑。前者增深的原理實(shí)際上是對(duì)纖維表面進(jìn)行改性處理,從而改變或改善纖維表面性質(zhì),提高纖維對(duì)涂料、染料的親和力,使著色材料被更好地吸收、固著;另外也可以通過改變?nèi)玖显谌芤褐械娜芙庑阅?或者輕微改變?nèi)玖辖Y(jié)構(gòu)等方法,以改善染色性能。

本試驗(yàn)主要探討染色后使用的增深劑。其增深原理是通過改變纖維表面的光學(xué)性質(zhì),從而獲得表觀深色效果。這類增深劑對(duì)于染色后成品的染色深度沒有達(dá)到要求,或者染料用量較大的深色產(chǎn)品,具有很好的實(shí)用價(jià)值。試驗(yàn)中,針對(duì)增深劑對(duì)純棉織物上活性染料的增深作用程度、增深前后色相的變化情況、增深劑的用量與增深效果的關(guān)系,以及用增深處理后的染色牢度等進(jìn)行了研究。

1試驗(yàn)

1.1織物

純棉織物

1.2化學(xué)品

國(guó)產(chǎn)B型活性染料2BF紅、4RFN黃、GFF黑;增深劑(上海瑞鷹化工有限公司);無(wú)水硫酸鈉、無(wú)水碳酸鈉(均為分析純,天津福晨化學(xué)試劑廠)

1.3試驗(yàn)儀器

常溫振蕩小樣機(jī)ACS-24型(天津華譜合力科技有限公司);電腦測(cè)色儀DatacolorSF-600 plus(美國(guó)Datacolor公司);耐洗色牢度試驗(yàn)機(jī)SW-12型;摩擦牢度測(cè)試儀Y574A型(溫州紡織儀器廠)

1.4工藝流程

潤(rùn)濕→室溫入染(浴比1∶20)→升溫至60℃染10min→加鹽→保溫染20min→加堿→保溫染30min→取出水洗→皂洗10min→水洗→烘干

1.5性能測(cè)試

色  差      按CMC(2∶1)色差式計(jì)算;

皂洗牢度    按GB/T3921.3—1997方法測(cè)試;

摩擦牢度    按GB/T3920—1997方法測(cè)試。

2結(jié)果與討論

2.1染色深度、色相和增深劑用量對(duì)增深效果影響

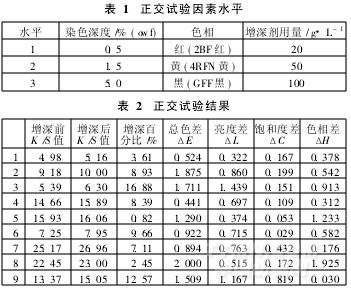

利用正交試驗(yàn)方法對(duì)活性染料染色深度、色相和增深劑用量與增深效果的關(guān)系進(jìn)行研究。表1為試驗(yàn)因素水平,表2為試驗(yàn)結(jié)果.

2.1.1增深效果分析

從表面得色深度(K/S值)看,增深處理后的K/S值均高于處理前,說明增深處理對(duì)所有樣品都有效,而增加的百分比差異較大。對(duì)表面得色深度(K/S值)增加的百分比進(jìn)行了極差分析,結(jié)果如表3所示。
