3、藍光制版技術的應用
3.1工藝參數優化

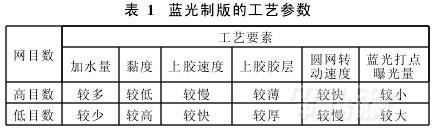

按工藝要求進行鎳網的拆箱、檢查、復圓、清洗除污。根據不同的圓網目數,調節膠體的黏度和上膠厚度,通過調節圓網轉動速度來控制藍光打點曝光速度。潔潤絲SL309高分子藍光制版材料在LD藍光制網設備上的優化應用參數見表1。
.jpg)
由表1知,制作精細花型時,使用的鎳網目數較高,需添加較多的水來降低膠體黏度,同時通過提高上膠速度獲得較薄的膠層,并通過加快圓網轉動速度來提高感光膠的藍光打點曝光速度,獲得較小的曝光量。制作普通精度和塊面花型時,使用的鎳網目數較低,加水量要少以控制膠體黏度,同時降低藍光打點曝光速度,增大曝光面積。加水量黏度上膠速度上膠膠層圓網轉動速度藍光打點曝光量高目數較多較低較慢較薄較快較小低目數較少較高較快較厚較慢較大
由于潔潤絲SL309高分子藍光制版材料與藍光制網機具有很好的匹配性和光敏性,可實現較高轉速,提高了制網效率。
3.2大生產制網和上機印花
潔潤絲SL309高分子藍光制版材料已在江蘇某大型印染廠的LD藍光制網機上進行大生產制網和上機印花。制網工藝(以125目3.5m圓網為例)
將感光膠倒入上膠盤中→涂膠機涂膠(上膠速度20cm/min)→烘干(相對濕度60%,溫度35~38℃,循環風,時間30min)→藍光制網機激光打點曝光(轉速270r/min,時間1157s)→顯影(常溫,5min)→沖洗(先用海綿擦洗漏印花型部位,用洗網機沖洗3min,再用自來水沖洗網內壁)→檢查砂眼和花型清晰度等→烘干修網→上悶頭→高溫固化(180℃×60min)→待上機印花
經檢查,批量制成的成品網花型精細度、花型邊緣光滑性都符合圖案印制工藝要求。
采用潔潤絲SL309高分子藍光制版材料制作的11只網進行上機印花,其中一幅圖案6只圓網活性染料印花4萬m,另一幅圖案5只網涂料印花6萬m,印制完成后下機檢查花網無砂眼,表明該膠具有很好的耐刮印牢度和抗擊強度。
4、結論
(1)潔潤絲SL309高分子藍光制版材料解像分辨率高,制作花紋精細,采用紫外光激光打點曝光能夠在瞬間完成光固化交聯,具有很強的光敏性能和匹配性,由其制成的花網具有很好耐腐蝕性、抗擊強度和耐刮印牢度。
(2)使用潔潤絲SL309高分子藍光制版材料與LD藍光制網機制作圓網印花花網,省卻了黑白膠片、噴墨、噴蠟制網耗材,減少了制網工序,降低了制網成本,提高了制網效率,是一種高性價比的制網方法。
(3)潔潤絲SL309藍光制版方法擯棄了以往制版過程能耗高和重金屬污染問題,加上配套的回收及環保處理,是綠色印花的高新技術。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
