由表1可知，在40-45℃低溫情況下，以燒堿和復合堿為堿劑，染樣得色較深，且隨溫度升高，得色深度均有不同程度下降。這主要是因為燒堿和復合堿的堿性太強，溫度較高時，L型活性染料容易發生水解。其中，除紅色染料外，復合堿染樣的得色量均高于燒堿的。考慮到燒堿的堿性太強，且對染液的緩沖能力較弱，無法使染液pH值穩定在適宜的固色范圍，因此存在染花的可能性[2]。而純堿堿性太弱，低溫染色時染料的反應性差，固著率低，得色淺，需要在50℃以上進行染色，且50℃染色時的K／S值小于復合堿40℃染色的K／S值。因此，確定L型活性染料以復合堿作為固色堿劑，染色溫度40℃，能避免以純堿作堿劑時因溶解性差、用量大產生“石堿”(結晶堿)，而造成織物擦傷或循環泵磨損等問題[3]。
2．2染液pH值對K／S值的影響
取L型活性染料2％(omf)，元明粉40g／L，浴比1：30。40℃固色90min，皂洗后烘干。通過改變混合堿中純堿和燒堿的用量調節染液的pH值，其對染樣K／S值的影響見圖1。
.jpg)
由圖1可以看出，染液pH值為11．5左右(純堿5g／L+燒堿0．5-1．0g／L)時得色較深。pH值過高會造成染料水解，從而降低得色量。
2．3電解質質量濃度對值的影響

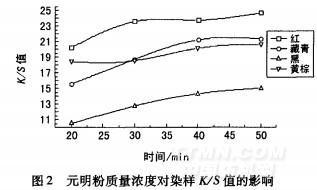

取L型活性染料2％(omf)，純堿5g／L，燒堿0．5g／L，浴比1：30，40℃固色90min，皂洗后烘干。元明粉質量濃度對染樣K／S值的影響見圖2。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
