1．4 應(yīng)用
布料：純棉平紋布、純滌綸平紋布；處理液質(zhì)量濃度：25 g／L；工藝：織物二浸二軋(帶液率80％)一烘干(80℃，3 min) 焙烘(160℃，2 min)一水洗一烘干．
1．5 應(yīng)用性能測(cè)試
手感：由試驗(yàn)室多名員工對(duì)氨基硅油微乳液處理過的織物柔軟性、平滑性、蓬松性等進(jìn)行手感觸摸打分，取平均值(分1～5級(jí))，5級(jí)最好，1級(jí)最差．織物硬挺度是表征柔軟效果的一項(xiàng)指標(biāo)，硬挺度越小，柔軟效果越好．硬挺度用彎曲長(zhǎng)度表征，利用斜面法測(cè)試試樣的滑出長(zhǎng)度，計(jì)算其彎曲長(zhǎng)度．將規(guī)格為25 cmx2．5 cm的各待測(cè)樣在LLY一01B型電腦控制硬挺度儀上測(cè)量硬挺度，每個(gè)測(cè)試4次．
2 結(jié)果與討論
2．1 影響氨基硅油微乳液性能的因素
2．1．1 乳化劑及其配比
氨基硅油常用的非離子乳化劑有多種，如烷基酚聚氧乙烯醚(APEO)系列、異構(gòu)醇醚(C 。、C。 )系列和脂肪醇聚氧乙烯醚(AEO)系列．近年來，由于APE0系列表面活性劑所帶來的環(huán)境問題，許多國(guó)家和組織已明確禁止使用． 異構(gòu)醇醚系列性能優(yōu)越，但價(jià)格較貴．脂肪酸甲酯乙氧基化物(MEE)是近年來研發(fā)的一種新型非離子表面活性劑，具有杰出的滲透性和乳化能力，
與AEO系列相比，有原料便宜、低泡、對(duì)油脂增溶能力強(qiáng)等特點(diǎn)．另外，MEE的皮膚刺激性比AEO小，更易生物降解．基于上述原因，選用MEE系列表面活性劑中的MEE一8與MEE一5按一定比例復(fù)配用于高粘度氨基硅油乳化，最終得到一組乳化效果較好的配比．由圖1可知，當(dāng)m(MEE一8)：m(MEE一5)=4：1時(shí)所得微乳液的透光度最好，且微乳液體系均勻無漂油．所以乳化劑復(fù)配比選擇m(MEE一8)：m(MEE一51=4：1．
.jpg)
2．1．2 乳化劑用量

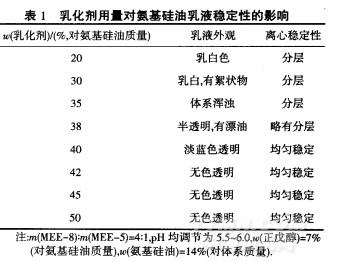

由表l可見，當(dāng)乳化劑用量較少(<4O％)時(shí)，只能形成乳狀液，離心穩(wěn)定性差．微乳液形成原因之一是表面活性劑的膠束溶液對(duì)油或水的增溶作用．當(dāng)乳化劑用量較少時(shí)，硅油不能完全被增溶，易形成粒徑較大的乳狀液；乳化劑用量40％時(shí)得到穩(wěn)定的氨基硅油微乳液，但顏色不如乳化劑用量42％得到的微乳液，考慮成本，選擇乳化劑用量42％．
.jpg)
2．1．3 正戊醇用量
在微乳液的制備中，加入助表面活性劑(通常為中等鏈長(zhǎng)的醇)很有必要．通過一系列的試驗(yàn)篩選，選擇正戊醇為助表面活性劑．在微乳液形成時(shí)，正戊醇能夠進(jìn)一步降低界面張力，并可增加界面膜的柔軟性，使界面更易流動(dòng)，減少微乳液生成時(shí)所需的彎曲能，使微乳液液滴容易生成．另外，對(duì)于粘度大于10 000 mPa·S的氨基硅油，在配制微乳液的過程中，很容易發(fā)生硅油掛壁和乳液攪拌不均勻的問題，從而影響微乳液的穩(wěn)定性和應(yīng)用效果．而正戊醇作為有機(jī)溶劑能夠有效降低氨基硅油的粘度．由表2可以看到，隨著正戊醇用量的增加，氨基硅油粘度不斷降低，可有效避免因攪拌不均而產(chǎn)生的絮狀物，對(duì)微乳液的形成及穩(wěn)定非常有利．綜合乳化效果和成本，正戊醇用量選擇7％(對(duì)硅油質(zhì)量)．
<<上一頁[1][2][3]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
