手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

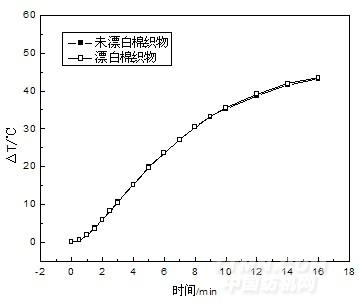

  圖5  基布白度對(duì)涂層織物隔熱性能的影響


通過以上分析，在實(shí)際生產(chǎn)中，為了減少織物的損傷、降低生產(chǎn)成本，可選用經(jīng)退漿、煮煉后未漂白的棉織物作為TiO2隔熱涂層織物的基布材料，這樣不僅可以降低成本，還可有效避免漂白給織物強(qiáng)力帶來的損傷，提高隔熱涂層織物的耐用性。

2.3.3涂層劑的影響

圖6為PVDF基和PU基TiO2涂層織物的SEM照片

由圖6可知，不管是以PVDF還是以PU為涂層劑，TiO2粒子均可牢固地粘附在纖維表面。對(duì)比A、B兩SEM照片可以看出，以PVDF為涂層劑所得涂層織物上的TiO2粒子分布較密集，TiO2吸附量較多；而以PU為涂層劑所得涂層織物上的TiO2粒子分布較稀疏，TiO2吸附量較少。

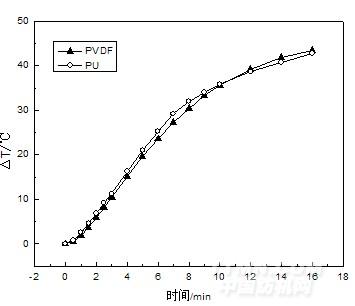

圖7為涂層劑對(duì)TiO2涂層織物隔熱性能的影響

圖7 涂層劑對(duì)TiO2涂層織物隔熱性能的影響


由圖7可知，在輻射時(shí)間內(nèi)，PVDF基和PU基TiO2涂層織物的輻射時(shí)間——溫度變化曲線極為相似。所不同的是，在前10 min的輻射時(shí)間內(nèi)，PU基TiO2涂層織物的內(nèi)側(cè)溫度增加量高于PVDF基的，PVDF基TiO2涂層織物的隔熱性能優(yōu)于PU基的；而輻射10 min后，PVDF基TiO2涂層織物的內(nèi)側(cè)溫度增加量高于PU基的，PU基TiO2涂層織物的隔熱性能優(yōu)于PVDF基的。這可能與PVDF基TiO2和PU基TiO2在織物上具有不同的分布狀態(tài)有關(guān)。PVDF基TiO2在織物上分布較密集，其在織物上的附著量明顯多于PU基TiO2的。在短的輻射時(shí)間內(nèi)，由于PVDF基TiO2涂層織物表面附有一層密集的對(duì)熱輻射具有較強(qiáng)反射作用的TiO2，致使熱輻射較難透過織物進(jìn)入內(nèi)側(cè)，形成累積，所以其隔熱性能較好。但經(jīng)較長(zhǎng)時(shí)間輻射后，由于PU基TiO2涂層織物和PVDF基TiO2涂層織物上的TiO2粒子對(duì)熱輻射具有同等的反射效果，而PVDF基TiO2涂層織物上富余的TiO2粒子會(huì)對(duì)熱輻射產(chǎn)生吸收，吸收的能量通過熱傳導(dǎo)進(jìn)入織物內(nèi)側(cè)，形成累積，所以其內(nèi)側(cè)溫度增加較多，但區(qū)別不大。

3 結(jié)論

1) 通過涂層整理的方法，將TiO2功能粒子涂覆到織物上，可制得隔熱性能良好的TiO2涂層織物。

2) 涂層整理后，TiO2粒子、涂層劑和織物三者之間可通過氫鍵發(fā)生相互交聯(lián)，在織物表面可形成一層對(duì)熱輻射具有較強(qiáng)反射作用的涂層劑——TiO2高分子膜。

3) 基布材料對(duì)TiO2涂層織物的隔熱性能影響較明顯，其中以棉織物的較好；而基布白度和涂層劑對(duì)其隔熱性能影響不明顯。
