4.3 烘干、培烘溫度的不同對織物親水性能的影響（結果見表3、表4）：
表3 烘干溫度的不同對織物親水性的影響
.jpg)
由表3數據知道，在110~130℃時潤濕時間比較好，在110℃以下明顯親水性就差了，而在130℃以上雖然親水性稍有變差，但是能耗就高了。所以綜合考慮，烘干溫度應該在110~130℃之間最理想。

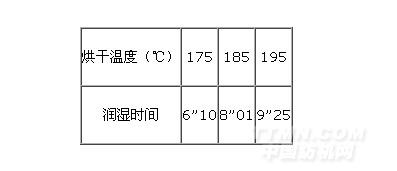

表4 焙烘溫度的不同對織物親水性的影響
.jpg)
由表5可知，織物經抗靜電劑整理后，其抗靜電性能明顯提高。
4 結論
（1）聚酯-聚醚型親水抗靜電劑的最佳應用工藝為：整理劑的用量為40g/L, 工藝為二浸二軋工作液→烘干（120℃X3分鐘）→焙烘（175℃X40秒分鐘）。
（2）按照試驗得出的工藝，經整理劑整理后的滌綸織物的親水性明顯增加，手感明顯滑、軟，抗靜電性能明顯提高。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
