手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2．4穩定劑D質量濃度對織物白度的影響

在滲透劑質量濃度為4g／L時，按2．2節漂白工藝處理棉織物，穩定劑D質量濃度對織物白度的影響如圖1所示。

由圖1可以看出，當pH值9時，穩定劑質量濃度超過lg／L以后，織物白度隨穩定劑質量濃度的增加逐漸降低。由于漂液的堿性較低，少量的OH一并不能充分催化雙氧水分解產生漂白所需的有效組分HOO一，而穩定劑的加人更進一步抑制雙氧水分解，因此，隨著穩定劑質量濃度的增加，織物白度呈下降趨勢。由圖1還可以發現，當漂白工作液的pH值為9時，漂白后織物的白度僅為65左右，與傳統漂白效果相差甚遠。

當pH值1l時，隨著穩定劑質量濃度的增加，織物白度逐漸升高，在質量濃度為4g／L時，白度達到最大值，穩定劑質量濃度繼續增加，織物白度開始下降。這是由于pH值為11時，漂液堿性較強，大量OH一的存在，使得雙氧水分解迅速，而穩定劑的存在可以有效控制雙氧水的分解速率，使雙氧水在總的漂白時間內保持較高的氧化能力，對織物進行充分的漂白。但如果穩定劑的加入量過大，會使雙氧水分解速率過慢，影響漂白的效率。因此，穩定劑D質量濃度可選擇為4g／L左右。

2．5氧漂活化劑質量濃度對織物白度的影響

2．5．1pH值9時活化劑A用量對織物白度的影響

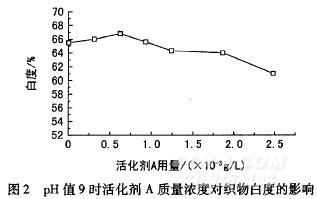

取穩定劑D質量濃度為1g／L，按2．2節漂白工藝處理棉織物，活化劑A質量濃度對織物白度的影響如圖2所示。

從圖2可以看出，隨著活化劑質量濃度的增加，織物白度隨之提高；當活化劑質量濃度為0．6X10g／L時，白度達到最大值；繼續增加活化劑質量濃度，織物白度開始呈現下降趨勢。活化劑A的主要組分是雙核錳絡合物，其可以與雙氧水發生反應，生成具有更高氧化活性的單核化合物，從而對色素分子進行破壞，提高雙氧水漂白的效果。但體系中加人過多的金屬絡合物，則會使雙氧水迅速分解，生成的有效漂白組分無法及時與織物中的色素發生反應。雖然少量活化劑的加入對漂白效果有一定的提高，但是提升幅度并不明顯，織物白度最高也僅為67左右。這主要還是由于漂液的pH值較低，不利于雙氧水的分解，導致漂白效果并不理想。

2．5．2pH值l1時活化劑S用量對織物白度的影響

取穩定劑D質量濃度為4g／L，按2．2節漂白工藝處理棉織物，考察活化劑s質量濃度對織物白度的影響，如圖3所示。

由圖3可以看出，織物的白度隨著活化劑質量濃度的增加而提高；當活化劑質量濃度增加到6g／L時，白度提高幅度漸緩。活化劑s可與雙氧水瞬間反應。

生成比雙氧水更具氧化能力的過氧化物，從而提高漂白效果。由于漂液中雙氧水質量濃度一定，活化劑超過一定質量濃度后，漂液中已沒有充足的雙氧水與活化劑繼續反應，因此織物白度提高放緩。因此，活化劑s質量濃度為4—6g／L時，能基本滿足漂白需求，可獲得與傳統漂白工藝相當的效果。對于漂白要求較高的織物，可在考慮工藝成本的前提下，適當增加活化劑的質量濃度。
