手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1.2實驗材料

1.2.1雙端丙烯酰基聚醚硅油的制備

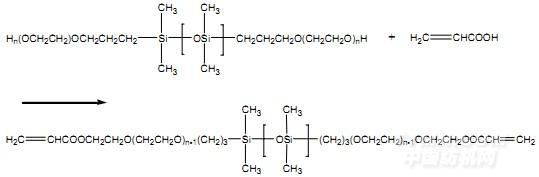

在裝有攪拌漿、分水器、氮氣充入裝置的干燥四口燒瓶中，依次加入與丙烯酸摩爾比為1:2的雙端羥基封端聚醚硅油和一定量的甲苯及對苯二酚，在氮氣保護下油浴升溫至一定溫度后，加入對甲基苯磺酸、丙烯酸（AA），維持在一定溫度，定時測定酸值。保溫若干小時，待酸值不再明顯變化，停止反應。反應結束后先減壓蒸餾除去溶劑和未反應的丙烯酸，80然后降至室溫過濾，最后得到淡黃色澄清透明產物。化學反應方程式如下：

1.2.2改性聚丙烯酸酯乳液的制備

采用有機硅-丙烯酸酯單體混加法，在四口燒瓶中按比例加入陰離子乳化劑A-68204.42g、非離子乳化劑A-9802.21g、去離子水200g,攪拌溶解后加入丙烯酸丁酯（BA）90g、苯乙烯（St）21g、甲基丙烯酸甲酯（MMA）15g、丙烯酸（AA）4g、N-羥甲基丙烯酰胺(NMA)3g、自制雙端丙烯酰基聚醚硅油7.8g，高速預乳化30min,備用。預乳化結束后，將其中的三分之一倒入裝有攪拌器、溫度計以及滴液漏斗的四口燒瓶中，邊攪拌水浴加熱至78℃，加入10g3%的過硫酸銨水溶液。待體系溫度沖高、回落，乳液呈現藍光后，升溫至80℃。開始滴加剩余預乳液和20g3%的引發劑溶液，在規定的時間內滴完。滴加完畢后，保溫一定的時間。保溫結束后降溫至40℃，用氨水調節pH至6-8，過濾即得改性聚丙烯酸酯乳液。

1.2.3改性聚丙烯酸酯乳液的涂料印花應用

印花漿處方：涂料藍2g，粘合劑7g，增稠劑2g，水36g，共47g。

印花工藝：印花—預烘(80℃×5min)—焙烘(160℃×5min)。

1.2.4測試方法

(1)酯化率的測定

酸值：按照GB-2895-82測定酸值，按下式計算反應的酯化率。

酯化率=(反應前體系酸值-反應后體系酸值)/反應前體系酸值×100%

(2)膠膜性能

膠膜制備：稱取少量膠乳與成膜器內，室溫放置成膜、干燥，于160℃下焙烘3min,待用。

膠膜斷裂強度、斷裂伸長率的測定及計算：取上述方法制得的膠膜，參考GB/T1040-1992塑料拉伸性能試驗方法，測定膠膜斷裂強度σ(Mpa)及位移L(cm)。膠膜斷裂伸長率按下式計算：

η%= L1/ L0×100%

其中，η-斷裂伸長率(%)；L1-膠膜斷裂時的位移(cm)；L0105-試樣原始夾距，為3cm。

膠膜水接觸角：取上述方法制得的膠膜，采用DSA100型接觸角儀來測試膠膜表面的水

接觸角。

膠膜吸水率：取上述方法制得的膠膜，將膠膜干燥至恒重，稱重W0；將膠膜放入水中浸泡24h,取出后用濾紙吸除膠膜表面水漬，稱重W1，按下式計算膠膜吸水率。
