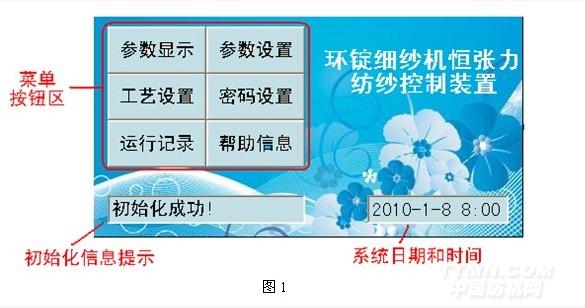

1、主畫面。
.jpg)
2. 密碼輸入和數值輸入
2.1密碼輸入

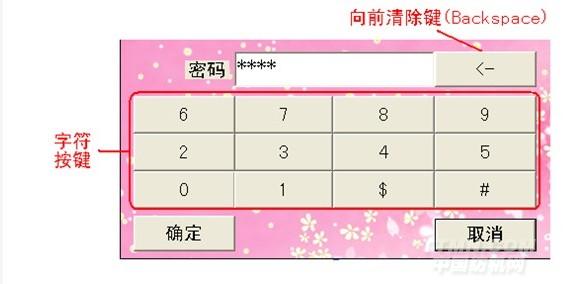

當需要打開“參數設置”、“工藝設置”等有密碼保護的畫面時，首先出現的是如下圖2所示的密碼輸入畫面。
.jpg)
點擊字符鍵盤即可輸入密碼，輸入完成后點擊“確定”鍵，若密碼正確，則切換到相應畫面，反之，密碼輸入畫面關閉，在當前畫面會出現“密碼錯誤”的提示。
2.2數值輸入

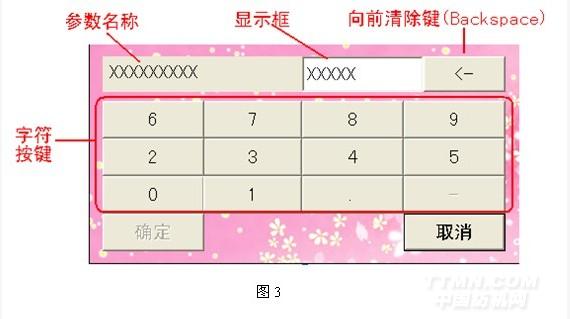

在“參數設置”、“工藝設置”等畫面，當需要修改參數數值時，點擊參數輸入框后即出現如下圖3所示的參數輸入畫面，點擊字符鍵盤即可輸入參數數值，數值顯示于“顯示框”內，輸入完成后點擊“確定”鍵，數值輸入畫面關閉，參數數值更新。若要取消輸入，直接點擊“取消”鍵即可。
.jpg)
3.參數顯示
參數設置畫面如下圖4所示。
3.1各顯示參數意義
1）“模式”：顯示當前系統運行模式，有“恒速”和“變速”2種。“恒速”即９點恒速運行，“變速”即恒張力變速運行，具體模式切換詳見“4.2運行模式切換”。
２）“進程”：變速模式下顯示管紗紡紗階段，有“始紡”，“中紗”和“大紗”３個階段；恒速運行下只顯示“恒速”。
３）錠子轉速：顯示當前錠子轉速。
４）管紗：顯示管紗長度完成定長百分比和具體管紗長度數值。
５）羅拉轉速：顯示當前前羅拉轉速。
６）值班班次與班產：顯示當前值班班次及其班產。
3.2換班操作<
3.3查看和清零產量

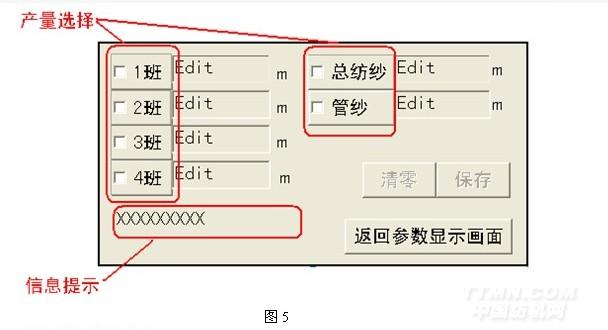

點擊“其它產量”鍵可打開下圖5所示產量畫面，在此畫面內可查看各班班產、總紡紗長度和管紗長度，并且可清零產量。注意：清零產量的操作需要密碼。
.jpg)
清零產量操作步驟：
①點擊相應的產量，使其被選中。
②點擊“清零”，在密碼輸入畫面內輸入密碼。
③若密碼正確，信息提示“已將所選產量清零，請保存”。
④點擊“保存”鍵，信息提示“保存完成”，所選產量已顯示為0，則完成清零操作。
4.參數設置

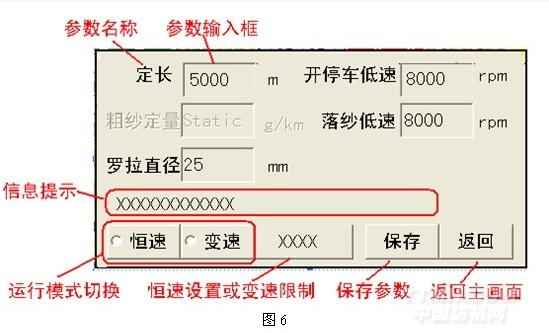

參數設置畫面如下圖6所示。
.jpg)
4.1各設置參數的意義
“定長”、“羅拉直徑”為傳統常用參數，不再詳述，特殊的參數有：
1）開停車低速：設置當落紗后開車或者中途停車時的錠速。落紗或中停后開車，保持低速經過1~2次鋼領板升降后，自動結束低速，恢復為正常車速。
2）落紗低速：設置落紗時錠速，即一旦進入落紗狀態，錠速就自動變成落紗低速，直至停車。
4.2運行模式切換
點擊“恒速”，“變速”，可實現“9點恒速”運行和“恒張力”變速運行的切換。
4.3恒速設置或變速限制

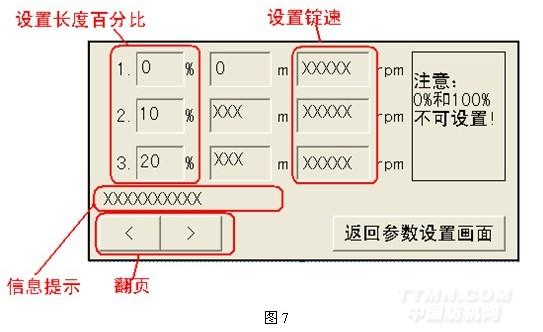

1）當選擇運行模式是“恒速”時，此按鍵為“恒速設置”，點擊可打開如下圖7的9點恒速設置畫面。
.jpg)
點擊左側“長度百分比&rdquo

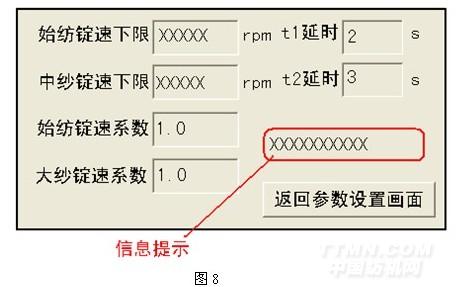

2）當選擇運行模式是“變速”時，此按鍵為“變速限制”，點擊可打開如下圖8的變速限制設置畫面。
.jpg)
①始紡錠速下限：設置變速控制（恒張力）模式下始紡階段的錠速下限值，即系統自動計算的始紡階段理論錠速值若低于此值將不會被執行，此值為始紡階段的最低錠速。
②中紗錠速下限：設置變速控制（恒張力）模式下中紗階段的錠速下限值，即系統自動計算的中紗階段理論錠速值若低于此值將不會被執行，此值為中紗階段的最低錠速。
③始紡錠速系數：用來適當調整變速控制（恒張力）模式下始紡階段的錠速，實際始紡階段錠速=理論計算始紡階段錠速×始紡錠速系數。例如，若認為始紡階段的錠速偏高，可將該系數從1.0設置為0.95，則實際的錠速=理論錠速×0.95。
④大紗錠速系數：用來適當調整變速控制（恒張力）模式下大紗階段的錠速，與始紡錠速系數意義相同，但是作用于大紗階段。
⑤t1延時，t2延時：此2延時的設置需結合具體的整機車況。
A. 若整機安裝的是傳統的機械凸輪，其成形凸輪上方安裝有3只行程開關，觸發點對應“停主機”“下鋼領板”“剎車”動作執行的位置，安裝了恒張力控制系統后，其中2只傳感器的觸發點改變，變成對應成形凸輪的“桃底”（最小半徑處）和“桃尖”（最大半徑處）。為保證PLC控制器正確運行，恒張力系統需要輸出2個替代信號給PLC，“關主電機”就是這2個替代信號的輸出起點，t1
即：“關主電機”信號->經過t1延時->輸出替換信號1->經過t2延時->輸出替換信號2。
B. 若整機安裝的是傳統的機械凸輪，其成形凸輪上方安裝有2只行程開關，觸發點對應“停主機”“下鋼領板”動作執行的位置，安裝了恒張力控制系統后， 2只傳感器的觸發點都改變，變成對應成形凸輪的“桃底”（最小半徑處）和“桃尖”（最大半徑處）。為保證PLC控制器正確運行，恒張力系統需要輸出2個替代信號給PLC，“桃尖”就是這2個替代信號的輸出起點，t1、t2延時決定2個替換信號的間隔時間。
即：“桃尖”信號->經過t1延時->輸出替換信號1->經過t2延時->輸出替換信號2。
C.若整機安裝的是電子凸輪，則此2延時不起作用，亦無需設置，保持出廠值即可。
5.工藝設置
.jpg)
該畫面內參數除紗管長度外均為傳統常用參數，不再詳述。“紗管長度”是與恒張力計算有關的特殊參數，指用以紡紗的紗管實際長度。
5.1其它工藝參數

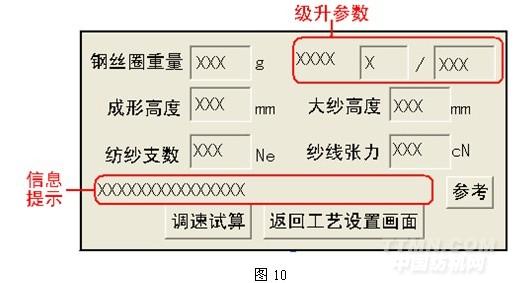

點擊“其它參數”鍵，可打開如下圖10所示的特殊工藝參數畫面。
.jpg)
①鋼絲圈重量：指1只鋼絲圈的重量，單位g。
②級升參數：當整機安裝的是機械凸輪時，級升參數為“撐頭牙”即“撐過牙數/棘輪齒數”，設置的是鋼領每升降一次撐過的牙數與棘輪齒數。
當整機安裝的是電子凸輪時，級升參數為“脈沖級升”即“脈沖數/1mm對應脈沖個數”，設置的是級升脈沖數+補償脈沖數與每升降1mm對應的脈沖數。
③成形高度：管底成形完成時

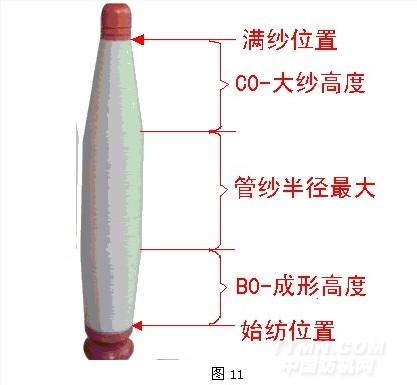

④大紗高度：接近滿紗時管紗距紗管頂端的高度，詳見下圖11。
.jpg)
⑥紗線張力：設定紡紗過程中的紗線張力值，單位cN。
5.2如何確定鋼絲圈重量？

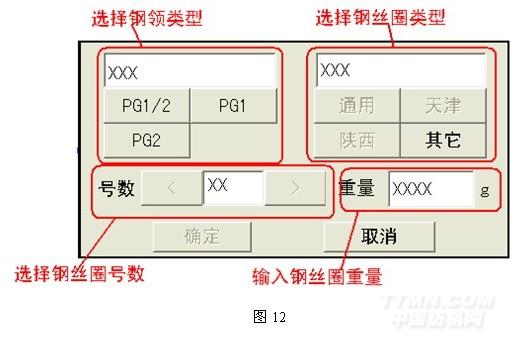

用戶可輸入鋼絲圈號數來獲得該種鋼絲圈單只重量。點擊“鋼絲圈重量”后的輸入框，打開如下圖12所示的鋼絲圈重量輸入畫面。
.jpg)
操作步驟：
①選擇鋼領類型，點擊“PG1/2”“PG1”“PG2”即可選擇。
②選擇鋼絲圈類型，點擊“通用”“天津產”“陜西產”“其它”即可選擇，“其它”是指不能確定類型的或者編號不屬于通用編號的。
注意：當選擇“其它”時，不能通過輸入號數來確定鋼絲圈重量，而只能點擊“重量”處的輸入框來輸入人工輸入鋼絲圈的重量。
③選擇鋼絲圈號數，點擊“號數”處的“<”“>”，可減小或增大號數，同時可看到在“重量”處的框內號數對應的鋼絲圈重量，單位為g。
注意：當采用的鋼絲圈號數等無法確定時，可用稱量的方法獲得單只鋼絲圈重量，建議取100或1000只鋼絲圈，稱取總重量，再計算平均每只鋼絲圈重量。將此重量作為鋼絲圈重量，人工輸入即可。
5.3如何設置“紗線張力”？

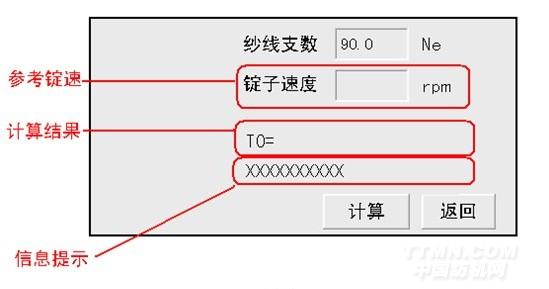

“紗線張力”是恒張力控制提出的特有的工藝參數，因為種種原因，實際紗線張力是不可測量的，所以運用一定的數學方法模擬計算出紗線張力值。在設置紗線張力前，可點擊“參考”鍵，打開如下圖13所示的張力參考值計算畫面
.jpg)
在該畫面里
計算方法：
在“錠子速度”后的輸入框內，輸入“紗線支數”顯示的品種在傳統細紗機上正常紡紗時的最高錠速，點擊“計算”鍵，畫面左側將繪制出氣圈形態圖，同時給出計算的結果T0。
5.4“調速試算”和“調速計算”
“調速試算”用以最終確定“紗線張力”。紗線張力是根據參考值由用戶自行設定的參數，因此，在最終確定張力之前，應進行調速試算，使系統計算的理論錠速能夠達到用戶要求的合理范圍，此時的張力才是最終合理的數值。點擊“調速試算”，系統計算后提示“范圍xxxxx-xxxxx rpm 參考錠速:xxxxx rpm”，用戶可判斷這個錠速范圍是否合適。如不合適，則改變紗線張力值，再進行試算，直到范圍合適為止。
注意：1）一般來說，紗線張力值越大，計算得到的錠速越高。
2）如果試算時有“試算失敗”的提示，請檢查鋼絲圈重量與紡紗支數是否匹配，如果鋼絲圈重量偏輕則易造成試算失敗，此時應適當放大界面輸入的鋼絲圈重量。
“調速計算”則是在確定了所有參數后，使系統根據這些參數自動計算出恒張力控制的數據，自動計算的結果將用以控制運行，達到將張力波動減小，即恒張力控制的目的。調速計算是系統自動進行的大量數據計算過程，要求在計算過程中禁止任何操作，以免干擾計算過程導致結果錯誤，此過程將持續幾分鐘甚至更長時間，需要耐心等待。
5.5工藝調整的前提和正確操作流程
1）前提：工藝參數發生變化（如更換品種）。
錠速調整（根據車況，要調整
2）更換品種的操作流程：
①保證處于停車狀態，將改支變化的參數，如紡紗支數、鋼絲圈重量等在界面上進行設置并且保存，注意：除張力外，其它參數必須和車上實際情況完全一致。
②點擊圖11特殊工藝參數畫面內的“參考”鍵，打開圖13張力參考值計算畫面，輸入該品種在傳統細紗機上錠速，計算得出最大張力值T0作為設置張力的參考值。
③根據參考值T0設置紡紗張力，并進行“調速試算”，直到試算的錠速范圍合適為止，點“保存”鍵保存張力設置值。
④確定所有參數后，點擊“調速計算”按鈕，進入系統自動計算程序，畫面提示“計算中禁止操作！已完成XX%”，耐心等待幾分鐘，計算完成時，畫面提示“xxxxx ～xxxxx 請保存!”，其中“xxxxx ～xxxxx”為計算得到的錠速范圍，點擊“保存”鍵，保存計算結果。
⑤給系統重新上電，即可開車運行。
3）調整車運行速度的操作流程：
不改變工藝參數而只是單純調整車速，則可以只改變紗線張力的值，輸入張力值后調速試算，直到試算的錠速范圍符合要求后，點擊“保存”鍵保存該張力數值，然后點擊“調速計算”鍵，進入系統自動計算程序，過程同上，得到計算結果之后，同樣要保存，并且給系統重新上電。
6.密碼設置

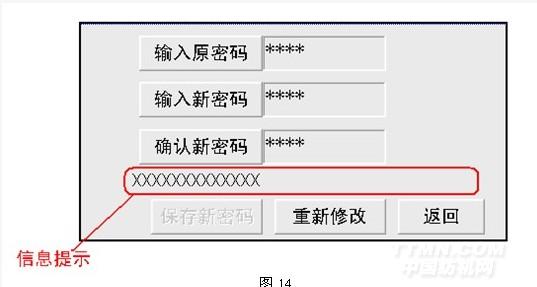

密碼設置畫面用以修改密碼，如下圖14所示。開如下圖13所示的張力參考值計算畫面。
.jpg)
1）密碼有效時限為3分鐘，即用密碼打開的畫面若超過3分鐘沒有任何操作，將自動關閉，返回到打開前的畫面。
2）初始密碼為“5566”。
3）修改密碼的操作步驟：
①點擊“輸入原密碼”鍵，出現密
②點擊“輸入新密碼”鍵，輸入要修改的新密碼。
③點擊“確認新密碼”鍵，再次輸入新密碼。
④畫面提示“確認成功!請保存新密碼.”。
⑤點擊“保存新密碼”。

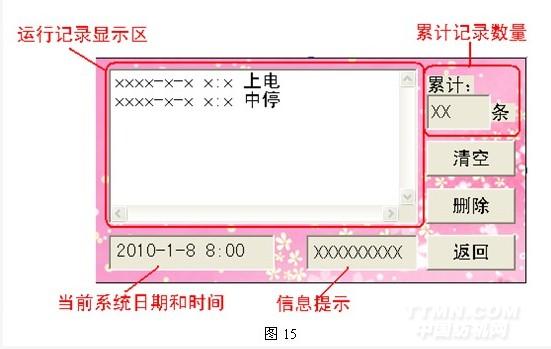

7.運行記錄
.jpg)
1）如何刪除某一條或者某幾條記錄？
在記錄顯示框內點擊選中想刪除的記錄，點擊“刪除”，出現密碼輸入畫面，輸入密碼，如果密碼正確，則選中的記錄就會被刪除。
注意：只能刪除記錄，但不能改變累計記錄數量。
2）如何清空記錄？
直接點擊“清空”，出現密碼輸入畫面，輸入密碼，如果密碼正確，則所有的記錄都會被刪除，累計條數也被清零，同時增加一條“人為清空記錄”的記錄。
注意：一旦掉電，所有記錄自動清空。
8.幫助信息
如下圖16所示，該畫面可顯示與恒張力紡紗控制系統有關的一些信息，并可查看IO端口狀態。

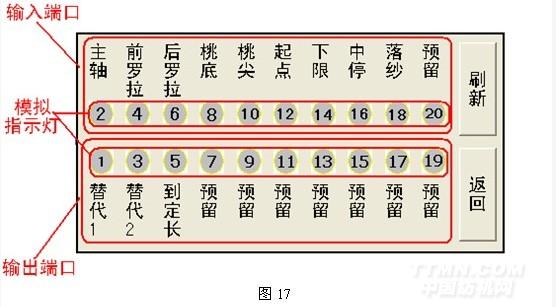

點擊圖16幫助信息畫面內的“IO”鍵，打開如下圖17所示的IO端口狀態顯示畫面。該畫面可用以查看IO端口是否正常。
.jpg)

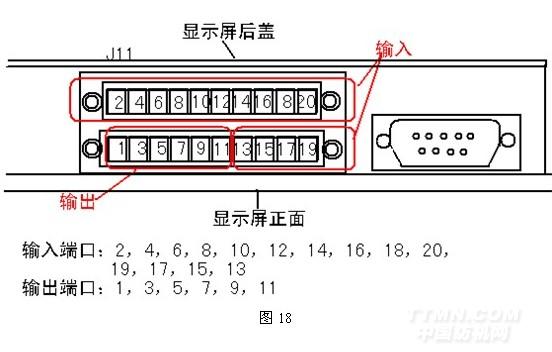

當端口有信號時，圖17中的模擬指示燈為綠色，否則為灰色。與HMI接口對應關系見圖18。
.jpg)
9.注意事項
1）不要用尖銳物體接觸或者點擊觸摸屏，以防止觸摸屏破損。
2）操作時請注意“輕點輕按”，請勿用力過大。
3）斷電后再上電時，需要等待HMI完全啟動后才可以開車運行，HMI完全啟動，屏上顯示界面，并且右下角會有“初始化成功!”的信息提示，若提示為“初始化失敗：XXXX！”則表明HMI初始化存在問題，建議重新上電啟動，若問題不能解決，則需要與供應商聯系。
4）界面操作中
輸入數值超出范圍——檢查輸入數值，并重新輸入。
輸入密碼錯誤——確定密碼正確及訪問權限，重新輸入密碼。
調速試算失敗或調速計算時百分比不刷新——核對工藝參數是否合理。

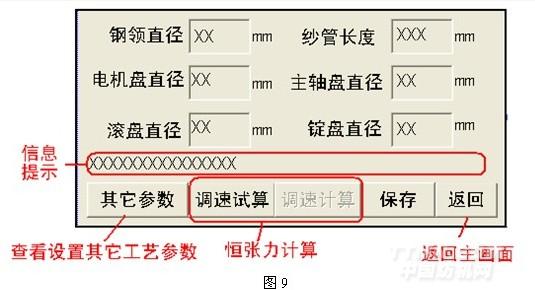

工藝設置畫面如下圖9所示。
