2．4去鐵處理對染色的影響

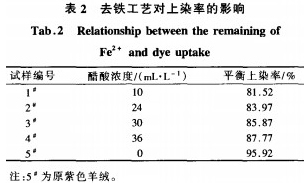

去鐵處理時，采用不同用量的醋酸處理脫色絨，然后在同樣條件下用Lanasol黃4G染色，測得平衡上染率，結(jié)果如表2所示。
由表2可見，醋酸濃度越高，去除鐵離子越充分，纖維上殘余鐵離子越少平衡上染率越高。說明纖維上殘余鐵離子越少對染色越有利。原因是Fe2+作為催化劑，最終被O2，氧化成Fe3+，在一定的pH值下，可生成Fe(OH)沉淀沉積在纖維上，對染料上染不利；另外鐵離子可能與染料反應(yīng)：因此漂后應(yīng)盡可能去除鐵離子。
2．5漂白對媒介染料染色的影響
用媒介寶藍(lán)B染色，加媒染劑后，脫色絨短時間內(nèi)呈現(xiàn)藍(lán)綠色，過一定時間后變?yōu)樗{(lán)色。原因是亞鐵離子沒有去除完全，亞鐵離子被置換下來，而后被氧化，氧化后對顏色不再產(chǎn)生影響。脫色絨上染率都比原絨低，而且皂洗時浮色較多。殘留的亞鐵離子在染色過程中會和鉻離子競爭與染料反應(yīng)影響染色。
2．6脫色絨的低溫染色性與勻染性關(guān)系
由于脫色處理使得羊絨染色的勻染性變差，并使纖維受到一定損傷，在染色過程中對溫度十分敏感；所以，沸染工藝必然影響染品的品質(zhì)，因此選擇低溫染色工藝具有顯著的優(yōu)越性。圖3示出活性染料Lanasol藍(lán)3G對脫色絨和原絨沸染及低溫染色(85℃)的上染曲線。由圖可知，原絨與脫色絨的上染曲線存在明顯差異。原絨低溫染色時的上染率比沸染時的上染率低，而脫色絨低溫染色時的上染率在65min以前比沸染時的上染率高，平衡上染率比沸染時的稍低。

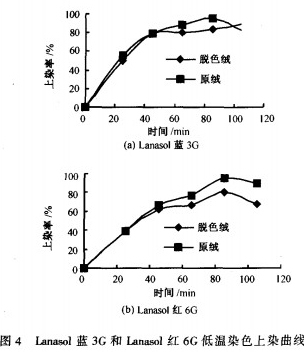

圖4為Lanasol藍(lán)3G、Lanasol紅6G染料低溫(85℃)下對脫色絨與原絨染色的上染曲線圖。由圖可看出，Lanasol藍(lán)3G染料染脫色絨與原絨的上染曲線相近，勻染性良好；Lanasol紅6G染脫色絨和原絨的初染率相近，但染色后期上染率及固色率稍低于原絨，染色均勻。
低溫染色對羊絨損傷較輕，手感柔軟，氈縮程度比沸染輕，此外，低溫染色有利于勻染，因此，漂白后的羊絨應(yīng)選用低溫染色。
3結(jié)論
1)漂白對酸性染料、活性染料、媒介染料都有影響，漂白后各種染料的上染率都降低。對于媒介染料染色，殘留的亞鐵離子在染色過程中會與鉻離子競爭與染料反應(yīng)，漂白后纖維上鐵離子殘余越多對染色越不利。
<<上一頁[1][2][3][4]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
