技術原理
仿軋染涂色采用特殊滲透前處理法，然后再進行涂色，綜合了軋染和涂料涂色的優點，避免了缺點。其原理是使織物涂色前具備了極好的滲透性，再通過固色粘合劑與色漿織物的交聯性及成膜性，使涂料色漿能象染料一樣充分進入纖維組織內部，并與纖維有機地結合在一起。由于表面無色漿堆積，色漿滲透性好，使織物表面無一般涂料刮色的膜感和發悶感，且織物紋理組織清晰，色澤象染色一樣透明亮麗，同時牢度、手感亦優于一般的涂色而接近染料染色水平。
助劑的選擇
助劑主要為三部分：
A：前處理浸軋液W，包括滲透劑、柔軟劑、交聯荊、增深增艷劑等。通過w處理使織物具有更好的色漿結合牢度、鮮艷度和柔軟度，達到深層染色效果。
B：涂色組分w：，包括成膜固色劑、增稠劑、滲透劑、交聯劑、色漿等，選擇合適的配比，使印漿具有良好的滲透性和固色性，來達到色漿在纖維內的良好滲透、均勻上染效果。
C：后處理劑w。，包括柔軟劑、增深劑、滲透劑、膨松劑等。可進一步改善織物手感、增進牢度、破壞織物表面的不透氣膜，使織物色澤更鮮艷、透氣性更好，牢度得到更好地改善。
生產設備及工藝條件
A：設備選用兩浸兩軋三輥軋車及浮刀式涂層機。
B：工藝條件：
1)：工藝流程：純棉練白織物一兩浸兩軋w1工作液(壓力0．4MPa，軋余率65)一涂w2漿(1．0mm刀，刀角30。，溫度170℃，車速3Om/min)一浸軋w3(壓力0．3MPa，溫度150℃，車速30m／min)。
2)：工藝配方：W1((滲透劑JFC、1%，交聯劑DF一8100、5％，柔軟劑1#、1%)，W2(成膜固色劑FS一460、10%，增稠劑FSlO、2%，交聯劑DF一8100、5％，環保型色漿G一81棕、1％，)，W3(，柔軟劑906S、2%，增深劑FSP、2％，膨松劑PTF、l%)。
幾點說明
以上是2O×20／100×50涂單色中淺色的工藝舉例，對于不同的織物與不同的顏色及不同的

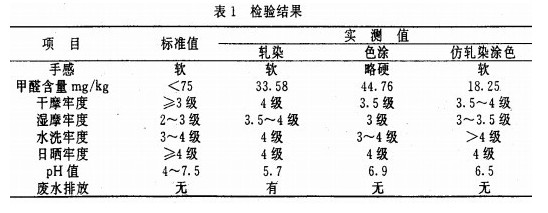

仿軋染產品同軋染及普通涂色產品指標檢測結果對比如下表1。
結論
通過上表比較可以看出，仿軋染棉織物牢度、pH值、甲醛含量等指標均達到標準要求，且涂飾后的產品手感好予涂料涂色產品，牢度等指標達到或接近染料染色水平，且無廢水排放。總之，棉織物仿軋染生產的產品手感柔軟，色光好，織物紋理感強，干濕摩牢度均可達到較
高要求，手感、牢度可以同染料染色相媲美。同時，選擇不同的助劑和后整理工藝，還可以賦予織物多種風格效果。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
