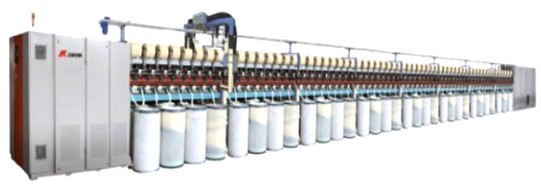

浙江日發紡織機械有限公司的RFCS510型緊密紡系統
RFCS510型緊密紡系統的結構與特征
浙江日發紡織機械有限公司(以下簡稱浙江日發公司)的緊密紡細紗機型號為RFCS510，是單用型吸風管套集聚圈集聚型的緊密紡系統，與日本豐田公司的EST型緊密紡系統的結構相類似。其緊密紡系統結構的主要特點如下
a.加裝緊密紡設計
RFCS510型緊密紡系統采用加裝緊密紡裝置設計，保持原牽伸裝置結構不變，在其前羅拉出口處加裝一組氣流集聚裝置。該裝置主要由一對輸出羅拉(即輸出羅拉3和輸出膠輥4)、一個異形截面負壓吸風管6和一個集聚圈8所組成。原前羅拉1和前膠輥2與加裝的輸出羅拉3和輸出膠輥4構成準四羅拉紡紗牽伸系統。輸出羅拉3和輸出膠輥4組成控制鉗口，同時也是紗線加捻的阻捻鉗口；輸出羅拉3為主動羅拉，由前羅拉1采用特制齒形帶經過橋齒輪5傳動，能方便調整工藝需要的張力牽伸；輸出膠輥4為被動羅拉，通過輸出羅拉3的摩擦而轉動。輸出膠輥4可積極控制纖維，加壓恒定，并不受膠輥直徑變化的影響，可減少整機錠差。另外，輸出羅拉的直徑設計較小，以使異形吸風管更加靠近控制鉗口，盡可能減少由于集聚過程不能延續到阻捻鉗口而對纖維集聚造成的不利影響。
b.吸風管設計
吸風管6為異形截面吸風管，基本呈倒三角形，加裝在前羅拉1和輸出羅拉3之間的三角區域內。吸風管6的工作表面為弧面，其兩端分別靠近前鉗口和控制鉗口。在每個錠位對應的吸風管6弧面上開有細長吸風口，并略呈斜向，以使被集聚的纖維須條繞其自身旋轉，利于纖維的有效集聚。吸風口可根據需要制成不同的形狀，以適應紡制不同纖維的需要。
異形吸風管6為鋁合金材料，一次拉制成型。吸風管6經特殊的表面處理，可保證其工作弧面極低的摩擦因數，有利于集聚圈8的同步回轉。吸風管6的內部也十分光潔，可不帶花。
c.集聚圈設計
集聚圈8套在輸出羅拉3和異形吸風管6上。集聚圈8由輸出
