日本豐田(TOYOTA)公司是一家世界著名的紡織機械制造商。日本的緊密紡紗系統以豐田公司的EST型緊密紡系統為典型代表。
豐田公司的緊密紡系統結構與特征
豐田公司的緊密紡細紗機是在該公司生產的RX240-NEW型細紗機基礎上裝配EST型緊密紡系統而組成的，定名為RX240-NEW- EST型(簡稱EST型)緊密紡細紗機(圖2—23)。
EST型緊密紡系統結構特點如下。
a.加裝緊密紡裝置設計

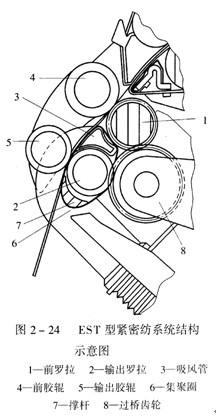

EST型緊密紡系統保持原細紗機牽伸裝置不變，在原牽伸裝置前增加—套EST型緊密紡裝置。該緊密紡裝置雖然也屬于氣流集聚裝置，不過主要由輸出羅拉2、輸出膠輥5、異形截面吸風管3、吸風管外套的集聚圈6及負壓吸風系統組成，但其與緒森EliTe®緊密紡裝置并不相同（圖2—24)。緊密紡裝置的輸出蘿拉2和其上的輸出膠輥5安裝在原前羅拉1之前，使牽伸機構成了四羅拉系統。輸出羅拉2和輸出膠輥5二者組成前加捻控制鉗口，握持輸出纖維，同日寸也構成紗線加捻的阻捻鉗口。輸出膠輥5是被動的膠輥，靠輸出羅拉2的摩擦而轉動。
b.獨特吸風管設計
從系統結構上看，EST型緊密紡系統的吸風管為單用型設計，或者說EST型緊密紡系統阻捻元件與集聚元件為分離設計，吸風管沒有阻捻鉗口的作用，輸出或阻捻鉗口由新增加的輸出羅拉和輸出膠輥完成。這種分離設計的好處是：集聚元件(集聚圈)不受阻捻元件(輸出膠輥)的影響，也不受輸出膠輥直徑的影響，運行準確穩定，通過負壓氣流作用能夠平穩光滑地集聚纖維；同時也可方便地進行EST緊密紡裝置的安裝和拆卸，實現傳統環錠紡細紗機和緊密紡細紗機的靈活切換，有利于對其原有的RX240—NEW型細紗機進行改造。
從形狀結構看，EST型緊密紡系統的吸風管3也是異形截面，但設計獨特，不是緒森EliTe®吸風管的梨形，而是基本呈倒三角形。吸風管的工作

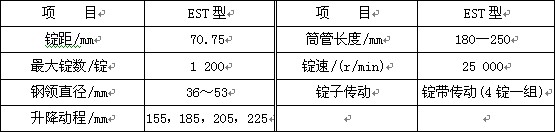

表2—9 EST型緊密紡細紗機主要參數
日本豐
EST型緊密紡系統的工作原理
EST型緊密紡細紗機的工作原理并無創新。EST型緊密紡裝置在紡紗過程中對纖維的集聚過程與作用和前述的德國緒森公司的EliTe®緊密紡系統類似，即當須條纖維離開前羅拉鉗口線時，立即受到負壓氣流的作用，被吸附到集聚圈上對應空氣導向口(吸風口)的位置，須條纖維邊集聚邊向前運動；與此同時，傾斜于須條運動方向一定角度設置的吸風口，使須條纖維在氣流力的作用下，可繞其自身軸向旋轉，從而將纖維末端牢固地嵌入到纖維主干中。在兩種運動的共同作用下，須條纖維逐漸收縮為成紗寬度，加捻三角區消失，毛羽減少，形成緊密紗。
EST型緊密紡系統的改進
在CITME2004上，豐田公司展出了其改進的EST型緊密紡細紗機。該機首創了電子牽伸系統，將噴氣織機的開口裝置E—shed技術運用到細紗機的牽伸驅動裝置上，推出了全新的三軸獨立型的電子牽伸(E—draft)系統，是CITMA 2004會展上緊密紡技術的一大亮點。該電子牽伸系統采用專用伺服電動機進行前、中、后三根牽伸軸的獨立驅動，即可任意設定和變更所有羅拉的驅動速度，
