德國也是世界上最早研發緊密紡技術的國家之一。目前也有兩家著名公司在從事緊密紡技術的研發、制造與銷售。一家是德國緒森公司，它創造出并成功營銷了吸風管套集聚圈集聚型緊密紡細紗機；另一家是德國青澤公司，它創造出上置式吸風集聚型緊密紡系統，并成功推廣應用。
德國緒森公司的EliTe®緊密紡系統
德國緒森公司也是世界著名的紡織設備生產商。它首創的吸風管套集聚圈集聚型緊密紡系統極富特色，開創了緊密紡系統設計的一條新路。
EliTe®緊密紡系統概述
德國緒森公司是最早推出緊密紡裝置的公司之一。1999年，在巴黎舉行的第13屆國際紡織機械展覽會(1TMA'99)上，緒森公司首次將其新研制成功的Fiomax特色EliTe®緊密紡細紗機公開展出，受到了市場的歡迎。
緒森公司的緊密紡裝置的注冊商標為EliTe®，其紗線也稱為 EliTe®紗。由于緒森公司的EliTe®緊密紡裝置特別適合于老機改造，可大幅度降低投資成本，因此其緊密紡系統受到了市場的廣泛歡迎，發展十分迅速。截止到2002年，EliTes……緊密紡細紗機整機和移植改造的緊密紡改裝機在全球已有65萬錠客戶。在用戶信息反饋、市場需求和公司研發中心三結合的基礎上，緒森公司不斷推陳出新，第二代、第三代緊密紡細紗機已先后開始應市。EliTe®緊密紡裝置進一步優化，紗線質量進一步提高，適用范圍更廣。
我國國內已有多家企業引進了緒森公司的EliTe®緊密紡系統，以對傳統環錠機進行改造，例如無錫第一棉紡織廠，結合國產FA506型細紗機的特點進行改造；又如新疆溢達紡織有限公司在Rieter G5/1型細紗機上進行改造，加裝了EliTe®緊密紡裝置等。
緒森公司除了最早研制的棉型EliTe®緊密紡系統外，隨后又先后推出了毛型EliTe®
EliTe®緊密紡系統的結構
德國緒森公司的緊密紡系統是基于德國Denkendorf紡織技術研究院的Artzt原理研發而成的，與瑞士立達公司集聚羅拉集聚型緊密紡系統在結構和元器件上存在著本質差異。

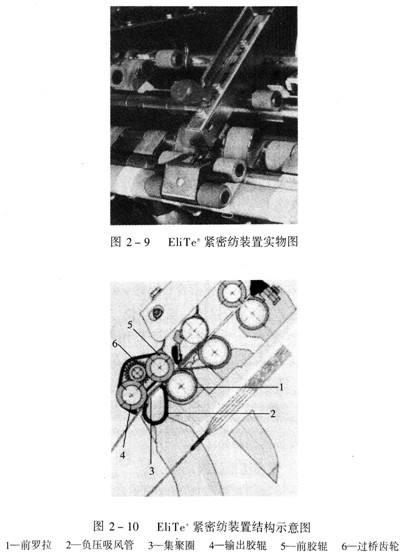

緒森公司的EliTe®緊密紡細紗機是在其傳統環錠紡Fiomax細紗機上加裝EliTe®緊密紡裝置而改制成的。其結構的主要特點如下(圖 2—9，圖2—10)。
a.緊密紡裝置的加裝設計
緒森公司的EliTe®緊密紡系統的最大特點就是保持原牽伸裝置的部件和工藝尺寸都不變，而在其前羅拉出口處加裝一套EliTe®緊密紡裝置。這樣非常有利于老機的緊密紡改造。
b.吸風管套集聚圈集聚型緊密紡系統設計
緒森公司的EliTe®緊密紡系統雖然也屬于氣流集聚型緊密紡裝置，但它采用了與集聚羅拉集聚型緊密紡系統完全不同的結構設計。它的主要結構是：一個異形截面的負壓吸風管，外套柔性材料制成的集聚圈，一個輸出膠輥及其傳動機構。牽伸膠輥和輸出膠輥各配裝一個傳動齒輪，通過相互嚙合的中間過橋齒輪得到同向轉動。牽伸膠輥與輸出膠輥，兩者組合在一起成為一個緊湊型的套件，能方便地從搖架上拆裝。輸出膠輥的直徑稍大于牽伸膠輥，可使牽伸鉗口與輸出鉗口之間產生一定的張力牽伸，有利于處于兩者之間被集聚的纖維須條始終處于適當?shù)膹埦o狀態。纖維須條受到縱向張力牽伸的作用，可使彎曲的纖維被拉直，提高了纖維的伸直平行度，確保纖維在集聚區內受到負壓吸風的作用而有效集聚。
c.異形吸風管設計
緒森公司的EliTe®緊密紡系統設計有負壓吸風管。它的橫截面與立達公司的集聚羅拉不同，為非圓形，因而也稱為異形截面吸風管或異形吸風管。一根異形吸風管對應多個錠位，并與負壓源相連。在
雖然異形吸風管為鋼制，與柔性材質微孔織物圈的摩擦因數很小，但套在異形吸風管上的微孔織物圈工作時，時刻都與其產生摩擦，因此，異形吸風管的表面涂有極耐磨的涂層，以提高機件使用壽命和設備運行周期。但異形吸風管的表面涂層的硬度應與微孔織物圈匹配得當，否則影響微孔織物圈的壽命，
d.專用集聚圈設計
緒森公司的EliTe®緊密紡系統設計的集聚圈為微孔織物圈。它采用極為耐磨的合成纖維長絲經特殊工藝織造而成，簡單耐用。其微孔有不同的規格，適用于粗細不同的所紡紗線。由于集聚圈上的織物組織孔隙很細小，約為3 000孔/cm2，類似于濾網結構，因而可適于紡制包括超細纖維在內的各類纖維(有關集聚圈的進一步技術信
EliTe®緊密紡系統的工作原理
盡管德國緒森公司EliTe®緊密紡裝置的結構設計與立達公司 ComforSpin®緊密紡結構設計明顯不同，但其工作原理與立達公司的緊密紡裝置并無本質不同。

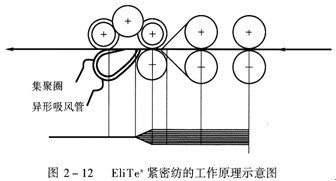

在EliTe®緊密紡裝置的紡紗過程中，纖維須條離開前羅拉鉗口時，受到集聚區內吸風管空氣負壓的作用，纖維須條被吸附到微孔織物圈上對應有吸風口的部位處，使纖維緊緊地處于壓縮聚集狀態，并隨同微孔織物圈向前運動——纖維須條的牽連運動，以輸出緊密紗條；由于吸風口長度方向與微孔織物圈的運動方向呈一定的傾斜角，在吸風氣流力的作用下，須條還同時沿著垂直于吸風口方向且緊貼于微孔織物圈表面進行滾動，向紗干集中——纖維須條的相對運動，以使邊緣纖維和浮游纖維的末端牢固地嵌入到纖維束中。在牽連運動和相對運動的共同作用下，纖維須條最終沿著吸風口的傾斜方向向前運動到輸
EliTe®緊密紡系統的加裝
德國緒森公司的EliTe®緊密紡系統具有結構簡潔，對可加工的纖維沒有任何特殊限制，集聚區的張力牽伸有利于纖維的伸直平行，傾斜于纖維運動方向的氣流導向口吸風口設置有利于纖維的完全集聚等特點，但EliTe®緊密紡系統最大的特點是其緊密紡裝置單獨設置，適于對普通細紗機的改造加裝，不用改變原來細紗機的基本結構，只需在原機臺上將EliTe®緊密紡裝置適當安裝上即可。這為現在傳統環錠細紗機的用戶改裝緊密紡帶來了實際可行的技術。以下介紹兩個加裝EliTe®緊密紡系統的具體實施例。
加裝實施例1：
緒森公司曾以瑞士立達公司的G5/2型環錠細紗機的改造為例，描述了加裝改造的具體步驟。
①在現有細紗機牽伸裝置中拆除上加壓搖臂、支撐軸、前膠輥及前膠輥組件。
②拆除前羅拉。
③在現有羅拉座上(無需調整羅拉座)裝上新的緒森上加壓搖臂、支撐軸、前膠輥以及集聚組件(Elitops)。
④安裝新的輸出膠輥及羅拉軸承。
⑤在每個羅拉座上用鉆孔夾具鉆兩個定位孔用以安裝倚麗吸風管(Eli Tubes)握持器。
⑥安裝帶有微孔織物圈的倚麗吸風管。
⑦在兩個支撐軸間聯接板上裝電動機及風機(每16錠使用左右兩面各8錠)。
⑧在現有吸風道橡膠套管上裝新的吸風笛管。
⑨在粗紗架立柱上安裝供電箱。
⑩在機尾安裝變頻器控制箱。
⑩在車頭內變換以下部件：往復機構凸輪；長車改造時，安裝兩個附加軸承、四根軸、兩只傳動齒輪和一個齒形傳動帶。
上述一臺細紗機的整個改造工程僅需四個人，其中機械、電氣技術人員各一人，保全工兩人，五天時間即可全部完成。
加裝實施例2：
緒森公司的EliTe®緊密紡系統在國產FA
EliTe®毛型緊密紡系統
德國緒森公司的EliTe®型緊密紡系統主要包括兩種機型：一種是 Fiomax E1型緊密紡細紗機；另—種是Fiomax E2型緊密紡細紗機。其中Fiomax E1型為短纖維緊密紡細紗機，也稱為棉型緊密紡細紗機，可用于加工棉與短纖維化纖及其混紡紗；Fiomax E2型為中長纖維緊密紡細紗機，也稱為毛型緊密紡細紗機，可用于加工羊毛、中長化纖及其混紡紗。兩種機型均已商業化，產品銷往世界各地。
緒森公司的EliTe®毛型緊密紡系統是最先面世的毛型緊密紡細紗機。它是在緒森Fiomax 2000型毛紡細紗機的HP-A510牽伸裝置前羅拉的前方加裝了一套EliTe®緊密紡裝置構成的。具體結構與棉型EliTe®緊密紡裝置沒有本質區別，也是在前羅拉的前方緊接著一個由異形負壓吸風管、微孔織物圈和輸出膠輥組成的集聚區，使加捻三角區消失，在聚集區內，纖維可貼著微孔織物圈被送到輸出鉗口，并在負壓吸風的作
實驗研究表明(表2—5)，緊密紡的成紗各項指標也遠優于傳統的環錠紡，同時斷頭、飛花也大為降低，提高了產品質量，減少了勞動強度，改善了工作環境。

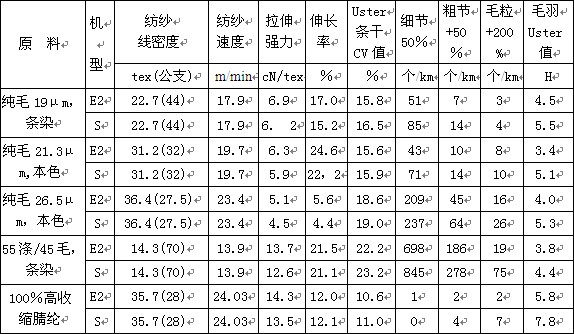

表2—5 精梳毛紡EliTe®紗與傳統環錠紗的質量對比表
注 細紗機機型：E2—EliTe® Fiomax E2；S一傳統環錠紡Fiomax 2000
EliTe®緊密紡股線系統
2003年，德國緒森公司在世界上又率先推出了利用緊密紡技術生產緊密紡股線(Eli Twist)的紡紗技術，并于同年的上海國際紡織機械展覽會上展出(圖2—13)。EliTwist是EliTe®緊密紡技術生產的雙股線簡稱。其產品質量不僅比賽絡紡等其他任何方法生產的股線都優異，同時也比緊密紡單紗的質量提高了許多。EliTwist進一步改進了紡紗纖維的應用價值，生產的緊密紡股線毛羽少、紗疵少，條干更好，強力也顯著提高，是生產高檔織物的優質股線。
EliTwist緊密紡股線技術享有專利保護。其主要特點是，當纖維束離開前羅拉時，先通過控制纖維的負壓氣流聚集區，得到相互間距離很小，結構較為緊密呈V形排列的兩束纖維須條。加捻時，加捻點兩根單紗之間沒有距離，從加捻點很容易將捻度傳遞到兩根單紗上，不需要克服任何阻力；同時兩組纖維束之間可保持很近距離，使加捻點距一對前羅拉握持點的距離很小，在短纖維紡紗中這個距離僅為 4～5mm。盡管兩組纖維束之間的距離很小，但由于加捻三角區的消除，可避免纖維從紗線中分離出來，或者被嵌入到另一根紗中的現象。 EliTwist股線紡紗過程中，幾乎所有的纖維都能被紡在紗線中，不會有飛花產生。這些效果都優于賽絡紡。
在工廠實際生產中，EliTwist緊密紡股線比普通股線生產：具有許多優點：E
德國青澤公司的AirComTex緊密紡系統
青澤公司是德國另一家有名的紡織機械生產廠商，也是蘇拉集團的成員之一，在紡織業界享有盛譽。在先進的緊密紡技術方面不甘人后，迅速推出了自己的緊密紡細紗機——它的AirCom Tex緊密紡紗系統，也得到了業界的廣泛認可。
AirComTex緊密紡系統概述
1999年，青澤公司的AirCom Tex緊密紡系統在巴黎的第13屆國際紡織機械展覽會(ITMA'99)上首次亮相，與前述緒森公司的EliTe®緊密紡系統同時面世。幾年來，青澤公司在推廣其緊密紡設備的同時，一直花費很大的精力關注緊密紡產品的研發。青澤公司已能提供令人信服的、成熟的
AirConffex緊密紡系統的結構特征

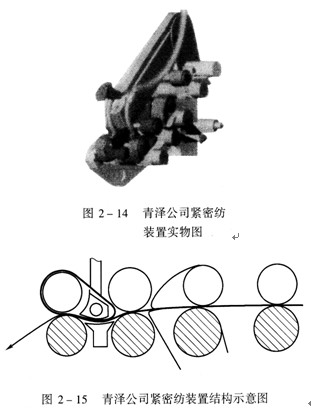

青澤公司的緊密紡系統與緒森公司的EliTe®緊密紡系統在結構和元器件上存在著較大的區別。它們各自都擁有緊密紡技術的許多專利，包括中國專利。青澤公司的緊密紡細紗機是在三羅拉雙皮圈牽伸系統的Zinser傳統環錠細紗機的基礎上加裝集聚裝置改造而成的。其主要結構特點如下(圖2—14、圖2—15)。
.jpg)

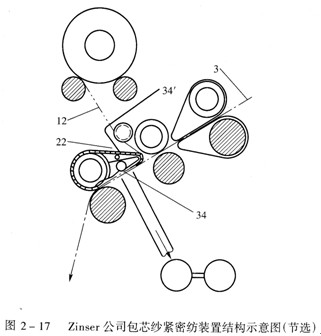

a.上置式吸風集聚型緊密紡系統設計
青澤公司緊密紡系統與緒森公司的 EliTe®緊密紡系統一樣，都是在原細紗機牽伸裝置前加裝一套氣流集聚裝置，包括一對輸出羅拉、表面帶有單列間隔小孔的多孔皮圈、皮圈架以及一對前羅拉，但其
AirComTex緊密紡系統的不足
雖然Zinser公司的緊密紡系統設計有許多優點，但是也存在以下不足。
a.纖維集聚缺乏相對運動
Zinser緊密紡系統由于采用了帶有單排通氣孔的多孔皮圈作為集聚元件，并且通氣孔與須條運行方向一致，使集聚區內的氣流導向不能形成傾斜于須條運動方向的吸附力，須條纖維缺乏或沒有相對運動，無法繞自身旋轉，影響橫向的集聚緊密，導致纖維頭端和尾端都不能完全嵌入須條主干之內，因而對成紗毛羽減少存在一定的不利影響。
b.纖維集聚區不充分
Zinser緊密紡系統設計的多孔皮圈由于通氣孔是不連續的，因此當纖維須條運行至輸出鉗口處時，多孔皮圈上的通氣孔會被輸出羅拉暫時和間斷地封閉，導致集聚作用不能延續到輸出鉗口線，因而被集聚的須條行進到離輸出鉗口有一微小距離時，須條纖維會因失去氣流集聚作用而產生一定的回彈性發散，對系統的總集聚效果也有負面影響。
對這一問題，青澤公司有不同的看法。雖然多孔皮圈的通氣孔設置和輸出羅拉暫時封閉使集聚作用不能延續到輸出鉗口，但這樣只是保留了長度小于2 mm的基本毛羽，不會影響毛羽檢測指標，同時也保留了短纖維紗線的基本質感。
由所述問題可以看出，Zinser緊密紡系統的關鍵件是多孔皮圈。(有關多孔皮圈的進一步技術信息可以參考本書第3章3.3節。
AirComTex緊密紡系統的工作原理
青澤公司緊密紡系統的工作原理并無特殊，主要工作過程是：在紡紗過程中，經過牽伸的纖維束在前羅拉鉗口輸出后，進入集聚區，纖維受到多孔皮圈(即集聚圈)上特殊設計的通氣孔內的負壓氣流力作用，使發散的纖維端被集聚到須條體內，加捻三角區消失，集聚緊密的纖維須條被順利地加捻，成為強力高、毛羽少的緊密紗。
青澤公司緊密紡系統的牽伸、集聚裝置符合目前的標準，對可加工的纖維也沒有任何限制。
青澤公司的351C3型棉緊密紡和451C3型毛緊密紡系統
2004年的CITME上，青澤公司展出了其351C3型棉緊密紡細紗機。它是在傳統的青澤351型細紗機上加裝了創新的緊密紡技術的產品。它具有青澤351型細紗機的所有技術特色，同時又帶有Com- pACT3緊密紡裝置，并且能夠把改裝后緊密紡細紗機重新恢復為傳統環錠細紗機。
青澤公司的351型細紗機是模塊化可組合式的細紗機，或者說 351型細紗機主要特點是模塊化設計，包括：
①最新設計的電子式牽伸系統ServoDraft，閉環控制。
②超長細紗機設計，錠子數量多達1 488錠。
③對于較長或超長的細紗機，機器兩側牽伸系統的中羅拉驅動還采用同步牽伸Synchro Draft技術。
④采用單獨的、電子式的粗紗橫動驅動系統OptiMove。
⑤導紗部件采用單獨傳動。
⑥配裝New Co WeMat自動落紗系統，光電傳感器進行監測。
⑦配裝最佳能耗的OptiSuction吸風系統監測和控制。
⑧可以選配青澤工藝監測系統，如斷頭(紗線斷頭、粗紗喂人斷頭)，監測系統的整個過程監測，從發生斷頭到監控系統動作只需幾毫秒。
從樣本上看，青澤公司的CompACT3緊密紡系統與CITME2002上展出的AirComTex緊密紡系統區別并不明顯。但CompACT3緊密紡裝置中有一個專用于緊密紡的單獨的負壓系統。它通過負壓傳感器
