瑞士緊密紡系統
瑞士是世界上最早研發緊密紡紗技術的國家。目前有兩家著名公司在從事緊密紡技術的研發、制造與銷售。一家是瑞士立達公司，它創造出并成功營銷了集聚羅拉集聚型緊密紡紗機；另一家是瑞士羅托卡夫特公司，它率先創造出幾何一機械型緊密紡系統，并成功推廣。
瑞士立達公司的緊密紡系統
瑞士立達公司是世界上最早研發緊密紡技術的廠商之一。從推出第一批功能完備的緊密紡裝置開始，迄今已有十余年的歷史。其緊密紡細紗機也已歷經兩代，從最初的K40型發展到了目前的K44型，而且還在不斷改進。
立達公司的緊密紡系統概述
1999年，在大量研究和試驗的基礎上，立達公司首次將其K40型緊密紡紗裝置在ITMA′99上展出。展覽期間已有幾千錠的緊密紡裝置(COM4)投入使用，并在紡織廠的日常運行中逐步顯示出其優異性。推人國際市場后，緊密紡首先在歐洲得到了廣泛應用。隨后世界越來越多的紡機廠商紛紛投資研發這項新技術，并不斷開發其潛力。但立達公司并未裹足不前，經過幾年的不斷研究與開發，又推出了第二代緊密紡細紗機K44，并將緊密紡紗方法和設備推廣到了世界范圍。
瑞士立達公司緊密紡設備的注冊商標為ComforSpin®，國內一般音譯為卡摩紡。用該緊密紡設備和工藝技術生產的紗線也相應的稱為卡摩紗，注冊商標為COM4®。COM4®紗在歐洲一定范圍內已作為緊密紗的標準。立達公司在緊密紡技術方面走在了前面。1999年，立達公司已累計銷售緊密紡細紗機150臺，到2003年在全世界超過20個國家和地區銷售了緊密紡細紗機700臺以上。我國的山東魯泰、新疆溢達紡織有限公司等多家紡織大企業都先后引進了立達公司的緊密紡細紗機。無論是從研發深度還是從世界應用范圍來看，立達公司 K44型緊密紡細紗機都是緊密紡技術相對成熟的代表。
立達公司的緊密紡系統結構
立達公司的K44型緊密紡細紗機是在其G33

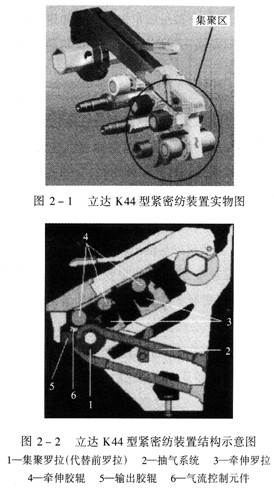

由圖2—1和圖2—2可以看出，立達公司K44型細紗機緊密紡紗裝置具有如下結構特征。
①新設計了一套負壓吸風集聚裝置。這套裝置安裝在原牽伸區之前，或者說是安裝在牽伸區與加捻區之間。它包括集聚羅拉、安裝在集聚羅拉上面的一個輸出膠輥、組裝在集聚羅拉內的吸風插件和與之相連的負壓吸風系統。
②改變了傳統前羅拉部位的結構型式。這種系統將細紗機原來牽伸機構的實芯前羅拉改為鋼質管狀網眼滾筒(即集聚羅拉)。。集聚羅拉的直徑比一般前羅拉大很多，內有吸風插件或組件，外接負壓氣流系統。集聚羅拉上裝有兩個膠輥，第一個膠輥(新增加的輸出膠輥)與集聚羅拉組成紗條加捻的握持鉗口或阻捻鉗口，第二個膠輥(原前膠輥或牽伸膠輥)與集聚羅拉組成牽伸區的牽伸鉗口。原環錠紡的前牽伸鉗口和握持鉗口是同一鉗口，都由前羅拉與前膠輥完成。而K44型緊密紡系統設計關鍵就是把這個前鉗口分開為兩個鉗口，一個是牽伸鉗口，另一個是阻捻鉗口。
③增加了一個氣流集聚區。這種系統在所述牽伸鉗口與阻捻鉗口之間構成了一個新的纖維須條氣流集聚區。這個氣流集聚區與牽伸區緊密銜接。纖維須條一離開牽伸鉗口，立即進入氣流集聚區。由于所設計的集聚羅拉兼有牽伸和集聚的作用，因而對纖維的集聚作用實際上在須條還沒有離開主牽伸區時就開始了
在紡紗過程中，集聚羅拉與輸出膠輥握持著由鉗口線輸出的經牽伸而未被加捻的纖維須條，進入由集聚羅拉及其內部吸風插件組成的集聚區，負壓氣流透過集聚羅拉上的小孔將須條邊緣發散的纖維按照吸風口的形狀向須條中心線集聚。集聚過程中，隨著集聚羅拉的轉動，集聚效
立達公司K44型緊密紡細紗機
目前廣泛使用的K44型緊密紡細紗機每臺為1 008錠。為保證從車頭到車尾的抽吸負壓一致，立達公司設計的吸風嘴直徑從車頭到車尾逐漸增大(9—12mm)，其吸風電動機功率最大為12.6 kW，空氣流量約9000m/h。根據品種和工藝情況，真空度控制在50—200Pa。立達公司K44型緊密紡細紗機的主要工藝參數如表2—1所示。

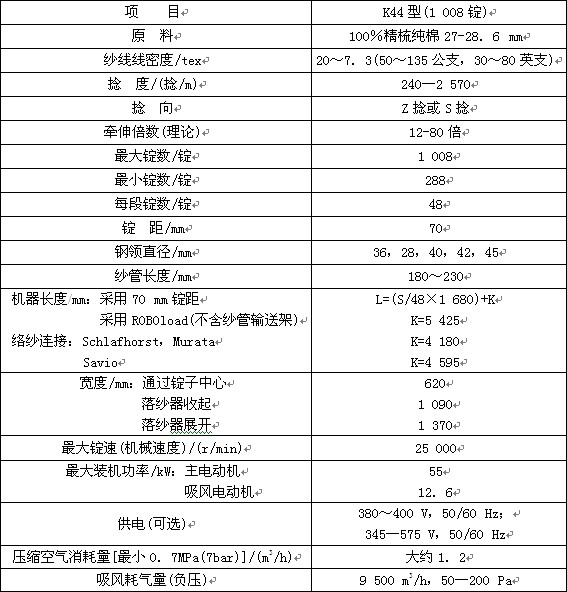

表2—1 立達公司K44型緊密紡細紗機的主要工藝參數
注 L—機器總長度；S—機器的總錠數(48錠為一節)；1 680—每節車的長度；K—配置自動絡紗機的車頭和車尾長度。
K44型緊密紡細紗機是緊密紡技術與最新的紡紗機技術的有機結合。G33型環錠細紗機上的獨特裝置，如SERVO grip、FLEXI draft、INTER cool和ROBO doff等，都是新的K44型集聚紡紗機的良好基礎。
對于紗線生產廠來說，采用K44型緊密紡細紗機紡紗的優點是顯而易見的。SERVO grip技術可以在沒有管底卷繞紗的情況下落紗。這樣便排除了耗時的清潔，避免了由于管底卷繞紗的釋放而造成的污染和紗線額

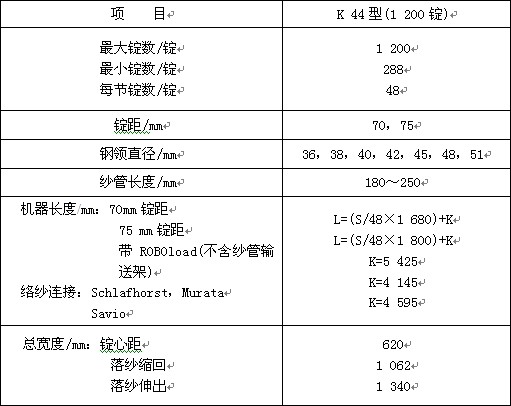

表2—2 ComforSpin® K44型緊密紡細紗機改進后的設備參數表

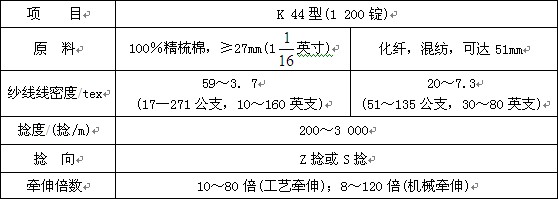

表2—3 ComforSpin® K 44型緊密紡細紗機改進后的工藝參數表
立達公司緊密紡系統的評價
a.立達公司緊密紡系統的特點
瑞士立達公司的ComforSpin®緊密紡系統是個優秀的緊密紡系統，
①COM4®紗毛羽少，尤其是3 mm及以上長度的毛羽更少，這是緊密紗的一大優勢。由于紗線表面光潔，為下游工序的加工生產創造了良好的條件。同時，由于消除了加捻三角區，紡紗過程中很少產生飛花，改善了生產環境。
②與傳統環錠紗相比，COM4®紗的強力和伸長大大提高。這
COM4®值實際表達了同支數、同捻度條件下的紗線毛羽的多少。 COM4‘值越大，毛羽越少。COM4®=30是緊密紗與傳統紗的分界線。由于緊密紗的毛羽少，并且紡紗時可適當降低紗線捻度，其 COM4®值總是大于30；而傳統環錠紗的COM4®值總是小于30。 COM4®值超過30數值的多少，可以作為一個評價指標，用來判定一種緊密紗的質量好壞，還可以用來評判一個緊密紡裝置或系統的優劣。
c.立達公司緊密紡系統的不足
立達公司緊密紡系統盡管設計獨到，結構合理，制造精良，效果突出，但也存在一些不足。
①立達公司的ComforSpin®緊密紡裝置加工復雜、制造難度大、改裝成本高，并且只能在立達的G33細紗機基礎上配置，不適用于其他機型，不便普及。
②由于采用大直徑集聚羅拉，使主牽伸區的浮游纖維區長度增大，不利于對纖維特別是短纖
立達公司緊密紡系統對后續工序的影響
緊密紡優異的成紗質量直接正面影響了下游工序和最終產品的質量。
①由于COM4®紗中紗疵少、強力高，不但使紡紗工序本身，而且也使織造過程中的紗線斷頭大幅度減少，生產效率相產量均得到顯著提高。
②COM4®紗因強力較高而毛羽很少，因此在很大程度上，用于改善加工性能的漿紗、上蠟、燒毛等后續工序可以部分或完全省略掉。這就意味著，節約原料，減少工時，降低成本，最大限度地減少了對周圍環境的影響，同時也進一步提高了效率和產量。
③緊密紗的紡紗生產中，捻度的降低不僅直接導致了產量的提高，成紗性質也發生了根本的變化：紗線和面料的手感柔軟、細膩，絲綢感更強，舒適性大幅提高，織物的耐磨性和回彈性大為改善，服裝的耐久性也得到了提高。這一點對于制造羊毛免燙織物特別重要。
④由于COM4®紗的毛羽低，纖維平行伸直度高，使織物的光澤大幅度提高，織物染色時，染料滲透率提高，減少了染料的消耗和面料的色差，使織物色彩更鮮艷、均勻，輪廓更清晰。COM4®紗用于色織布及提花織物時，織物外觀圖案更加清晰美觀。對于高檔產品，織物的這些特點正是高品質的象征。
⑤針織機上應用緊密紗時，由于紗線毛羽少，針織機效率可顯著提高，產量增加，織造時斷頭率低，織疵相應減少。同時可選取較低的
紗線捻度，改進織物手感。此外，由于COM4®紗耐摩擦性能高，已開始在經編機上應用，開發出了緊密紗純棉經編織物。
⑥應用COM4®紗生產的織物及服裝具有品質優良，織
立達公司緊密紡系統的應用
緊密紡技術面世時，主要應用于制造高支棉紗。近年來，在立達公司的不懈努力下，其ComforSpin®緊密紡裝置的應用范圍不斷擴大，并在諸多新領域中取得了成功。
例如，在實際應用中，部分替代精梳紗，雖然普梳紗因紗疵等質量問題不能與精梳紗相比，但緊密紗已可部分地替代精梳紗。適用原料范圍擴大，可適用于再生纖維素纖維紡紗及其與棉纖維的混紡；Modal纖維、 MicroModal纖維、粘膠纖維和Lyocell纖維等新型纖維也均可適用緊密紡系統。與傳統環錠紗相比，新型纖維緊密紗質量均有明顯改善。除了紗線毛羽減少外，它們的IPI值、動態測試值都有了顯著改善。
緊密紡技術已可克服聚酯纖維剛度較大、較難彎曲的缺點，對用量多的聚酯纖維純紡以及與棉混紡，都明顯改善了紗線的紗疵和拉伸負荷。
高性能纖維，如芳綸纖維織物等，因纖維強力大，傳統的環錠紗強力也就高。相對而言，緊密紡對其強力提高作用不大，但緊密紗的毛羽明顯減少，紗線均勻度及紗疵也均有相當大的改善，適用于高標準外觀要求的產品。
與棉纖維相比，粗紡羊毛纖維強力相當?shù)停扉L性能好，因此羊毛更適于緊密紡。目前，立達公司與意大利長纖維紡紗機生產商康泰克斯(Cognetex)公司一起，成功開發了適用寸：羊毛的緊密紡裝置.并配置到了康泰克斯生產的IDEA毛紡細紗機上。該緊密紡裝置可滿足羊毛等長纖維的特殊要求，在實際應用中獲得了預期的結：果(具體情況可參見本章2
瑞士羅托卡夫特公司的緊密紡系統
羅托卡夫特公司(以下簡稱羅氏)是瑞士另一家緊密紡研發企業。它首創了機械集聚型緊密紡系統。
羅氏公司的緊密紡系統概述
羅氏公司也是瑞士緊密紡技術研究、開發的杰出代表。在各國知名紡機制造商紛紛專注氣流集聚型緊密紡裝置，推出多種形式的負壓吸風系統之時，瑞士羅氏公司卻別樹一幟，獨辟蹊徑，于2003年推出了自己的RoCoS(Rotorcraft Compact Spinning System)型緊密紡系統。該系統最主要的特征是不用負壓吸風系統，而設計了獨特的磁鐵集聚器，安裝在集聚區內，采用幾何一機械式方法集聚纖維，給緊密紡技術帶來了一種全新的概念。迄今為止，瑞士羅氏公司的RoCoS型緊密紡系統是唯一一種不用氣流作集聚動力的商業化緊密紡裝置。
RoCoS型緊密紡系統結構與特征

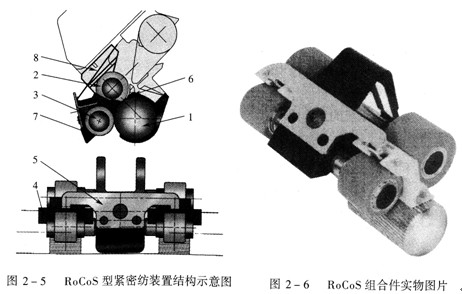

瑞士羅氏公司的RoCoS型緊密紡系統或裝置的結構
氣流集聚型緊密紡系統靠負壓吸風氣流完成集聚，裝置結構復雜，成本高，使用耗電多，易損件費用高，而且需要精心維護。瑞士羅氏公司的RoCoS型緊密紡裝置可以克服這些缺點。RoCoS型緊密紡系統采用幾何—機械原理，通過磁鐵陶瓷集聚器實現纖維須條的集聚。集聚器的須條通道為專門設計漸縮形狀，利用這種幾何形狀的變化使得所通過的纖維須條得以橫向集聚緊密。該裝置結構簡單，維護方便，除膠輥外無易損件，長期運行的保養工作少，紡紗過程中不需要外加風機抽真空，能耗和普通環錠紡一樣，運行成本極低。所紡紗線的緊密程度由集聚器凹槽出口的尺寸大小來決定。集聚器有多種規格，紡紗時可根據紗線品種和細度分3檔更換凹槽尺寸不同的集聚器，因此能確保紡制細度不同的低、中、高特緊密紗，并能最大限度地去除長毛羽。纖維須條的緊密度通過集聚器凹槽而逐漸增加，并且只有在集聚器凹槽出口處才達到其最大值，因此能保留部分短毛羽。由于小于2mm的毛羽在紗線表面能產生良好的覆蓋作用，保留短毛羽有利于保持紗線風格。RoCoS型緊密紡系統克服了氣流集聚型緊密紡系統的諸多缺點，系統設計簡單，不用吸風系統，不用吸風管，不用集聚圈，不增加能耗，不用額外維護，安裝便捷，使用可靠，購置和運行成本均較低。
RoCoS型緊密紡系統的工作原理
機械集聚型緊密紡系統是一種沒有負壓吸風氣流系統的緊密紡紗方法。其工作原理是：利用集聚器的幾何形狀和固態物體約束力將牽伸后的纖維橫向收縮、集聚和緊密，使邊緣纖維快速有效地向須條中

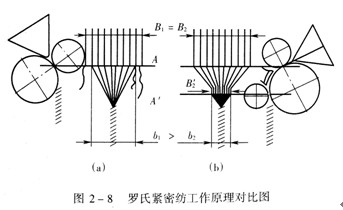

從具體設計看，RoCoS型緊密紡裝置的牽伸膠輥直徑比前羅拉直徑小，輸出膠輥直徑又比牽伸膠輥直徑稍小，這樣可以構成張力牽伸。牽伸膠輥和輸出膠輥用一個工程塑料的膠輥支架固定在一起，靠加壓彈簧片緊壓在前羅拉上。牽伸膠輥和輸出膠輥分別與前羅拉組成牽伸鉗口A和阻捻鉗口A′，兩鉗口之間為纖維須條集聚區(圖2—8)。導紗器安裝在牽伸鉗口內側。SUPRA磁鐵陶瓷集聚器安裝在兩膠輥之間，靠其內嵌的永強磁鐵和支撐梁緊貼在前羅拉表面上，集聚器左右位置由支撐梁固定。緊貼牽伸膠輥有一片板簧插在原搖架下，使得輸出膠輥有一定的壓力。集聚器與前羅拉之間沒有間隙，壓在前羅拉上并與前羅拉共同組成一個全封閉的幾何一機械集聚區。集聚器下方形狀與前羅拉表面相吻合，集聚器底側中部有一精密開口凹槽，凹槽寬度由寬變窄，形成截面漸縮的纖維須條通道。纖維束經過導紗器后從牽伸鉗口輸出，須條貼伏在前羅拉表面上與前羅拉同步向前運動，此為纖維的牽連運動，速度為υe；纖維通過集聚器時，由于纖維通道與前羅拉運動方向成一傾斜角，須條邊緣纖維沿著垂直于凹槽側邊的方向緊貼著羅拉表面向中間運動，此為纖維的收縮集聚運動，相對速度為υr。在牽連運動和收縮集聚運動的共同作用下，纖維絕對運動速度為υa。須條兩側纖維先向集聚凹槽中間擠壓集聚，須條寬度由B2減小為B&prim
RoCoS型緊密紡系統的效果
盡管RoCoS型緊密紡裝置的結構十分簡單，但其成紗質量卻明顯優于傳統的環錠紗。表2—4所示為某工廠的試驗結果：采用570tex粗紗紡14.6tex的精梳紗，RoCoS緊密紗與傳統環錠紗相比，成紗強度提高13％，毛羽顯著減少93％，U值降低6％，紗疵降低29％，效果十分明顯。
表2—4 傳統環錠紗與RoCoS型緊密紗的質量對比表
羅氏公司推出的RoCoS型緊密紡系統有RoCoS 1型和RoCoS 2。型兩種。RoCoS 1型適于紡制純棉、棉與合成纖維混紡、棉型純合成纖維紗線，最大纖維長度為60mm；RoCoS 2型適于紡制純羊毛、毛與合成纖維混紡、毛型純合成纖維紗線，最小纖維長度為50 mm。在成紗細度和捻度方面，通用的工業標準也適用于RoCoS裝置。為獲得理想的緊密效果，粗號、中號和細號紗紡制可選用不同的緊密紡裝置。
總之，羅氏公司的RoCoS型緊密紡系統是一種簡單的機械裝置，采用幾何一機械作用原理，結構簡單，集聚可靠，能有效消除加捻三角區，減少毛羽，提高成紗質量。運行中不需要氣流吸力，運行時無故障，不需要特殊維護，既適合于新機采用也適合于老機改造，既能紡棉型纖維，又能紡毛型纖維，是一種具有較強市場發展?jié)摿Φ男滦途o密紡紗技術。但 RoCoS型緊密紡系統的缺點也是明顯的：其使用的集聚器雖可省去吸風氣流消耗而節約設備和運行成本，但其集聚效果不如氣流集聚型緊密紡裝置也是顯而易見的；在適紡性上，該裝置也不如氣流集聚型緊密紡裝置，例如在緊密包芯紗和賽絡紡上目前都不適用。
RoCoS型緊密紡系統的國產化及問題
RoCoS型緊密紡系統適用于所有配有SKF/Texparts或者立達/拉克西米的牽伸系統的新機或老機，
