吸風管套集聚圈型吸風集聚機構的另一個最重要的關鍵件就是集聚圈。集聚圈與吸風管互相配合共同完成集聚區對纖維的集聚緊密作用。有鑒于此，如把吸風管套集聚圈型吸風集聚機構簡稱為吸風管型吸風集聚機構或者集聚圈型吸風集聚機構固然簡單，但不如前者形象和清楚。
集聚圈概述
集聚圈是吸風管套集聚圈型吸風集聚機構不可或缺的關鍵件，沒有它將無法完成吸風集聚纖維的作用；沒有它也無法運送纖維須條，實現順利輸出。集聚圈可定義為：在緊密紡的吸風管套集聚圈型吸風集聚機構中，用于與吸風管配合并具有特定通氣孔和密度的環狀物。這一概念不僅可涵蓋各種材質，滿足吸風集聚的孔徑和孔密度要求，而且也與另一種類型的集聚羅拉集聚型吸風集聚機構的集聚羅拉相協調。
集聚圈的類型
針對吸風管套集聚圈型吸風集聚機構而言，集聚圈按材料可以分為膠質集聚圈、織物集聚圈和塑料集聚圈三類；按通氣孔的成型方法可以分為打孔集聚圈和織孔集聚圈兩類；按整體性可以分為無接頭集聚圈和有接頭集聚圈。下面按材料分類敘述如下。
a.膠質集聚圈

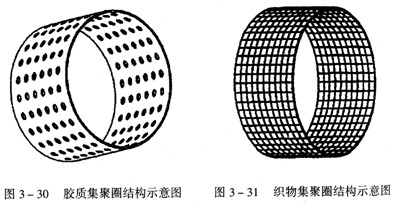

膠質集聚圈(圖3—30，以下簡稱膠質圈)一般采用丁氰橡膠制成，與傳統的牽伸膠圈相同。但膠質圈需要打孔，并對孔徑有要求，且孔多而密，因此要求其強度高，變形小，韌性大，而且所打的通氣孔設計頗有講究。膠質圈一般是有接頭集聚圈。相對而言，膠質圈采用的較少。
b.織物集聚圈
織物集聚圈是用的較多的集聚圈(圖3—31，以下簡稱織物圈)?？椢锶κ且粋€(gè)具有特定孔徑和孔密度要求的管狀織物。它有兩個顯著特征：一是直徑小的管狀織物，二是屬于篩網類織物?？椢锶ι厦懿伎棾傻奈⒖?，一般只允許吸風氣流通過，不允許纖維通過，但纖維很小時也可能被吸風帶過去?？椢锶νǔＳ眠m當細度的化纖長絲織成，其寬度一般為20—30mm，周長則根據吸風管的尺寸或/和傳動結構設計而決定。織物圈一般是無接頭集聚圈?？椢锶Φ目椩煲?/div>
c.塑料集聚圈
塑料集聚圈是一種新型集聚圈。塑料集聚圈由很薄的塑料帶制成。它分為中間的工作區和兩側的邊緣區。工作區有通氣微孔，邊緣區不帶微孔，但在傳動表面壓有網紋或輕度滾花，以獲得較大的傳動摩擦因數。這種塑料集聚圈制造容易，成本低廉，便于推廣。
塑料集聚圈還可以由熱塑塑料絲織成。其中間是透氣工作區，兩側是通過加熱變成的不透氣的平滑邊緣區。邊緣區還可以采用熱熔膠涂層。塑料集聚圈的工作性能穩定，便于清潔，使用壽命增加。
集聚圈的作用
①與吸風管一起銜接牽伸機構與加捻卷繞機構并形成負壓吸風纖維集聚區。優秀的集聚圈設計應是牽伸機構與加捻卷繞機構的“無縫連接”。
?、谕ㄟ^其獨特設計的通氣孔向纖維集聚區提供負壓吸風，并集聚纖維。優秀的集聚圈設計應是其通氣孔氣流穩定、均勻，有利于更有效地集聚纖維，同時能耗低。
?、垡劳形L(fēng)管的支撐和傳動機構的傳動輸送纖維。優秀的集聚圈設計應是運動均勻，輸送纖維穩定，對吸風管和傳動機構的磨損小，結構簡單，安裝方便，制造容易，使用壽命長。
集聚圈的技術要求

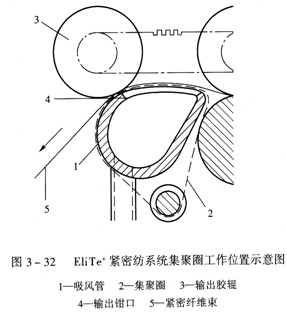

在吸風管兼用型吸風集聚機構，例如EliTe®緊密紡系統運行時，集聚圈2套在吸風管1上，受輸出膠輥3壓力作用，由輸出膠輥3驅動，隨著輸出膠輥3的線速度轉動(圖3—32)；與此同時，粗紗條經后、中、前羅拉牽伸到一定細度之后進入集聚區，纖維須條在集聚圈2的表面上同集聚圈2一起向前移動。在此過程中由于集聚圈2內的吸風管1及其對位設計的吸風口，因而在負壓氣流作用下須條收縮緊密，大多數暴露在須條外面的毛羽可在氣流和吸風口結構形狀的共同作用下埋人須條，完成集聚過程，成為須條緊密、毛羽減少、具有一定強力的緊密纖維束5，并由輸出鉗口4輸出。由此可見，集聚區內
a.合適的通氣性
集聚圈必須要有合適的通氣性。纖維須條是氣流透過集聚圈上的通氣孔作用于須條，使其在集聚圈的表面產生收縮運動而完成集聚的，因此，集聚圈通氣性或透氣性的好壞與集聚效果息息相關。具有良好的通氣性能使氣流順利透過集聚圈，完成集聚纖維須條的作用過程。集聚圈的通氣性取決于通氣孔的大小和密度。這就是說，一方面，集聚圈通氣孔的大小和密度要合適：不宜過大，以防止細小纖維鉆入孔隙，堵塞通氣孔，降低吸風效果，加大能源消耗，破壞集聚作用；也不宜過小，以增大通氣量，強化氣流動力，減少能耗，提高集聚效果。另一方面，集聚圈通氣孔也要分布均勻，也即要求盡可能減小織物集聚圈在整個工作長度上的經密差異和緯密差異，提高均勻性，以提局氣流作用的穩定性。在保證一定透氣性的前提下，提高集聚圈單位卸積上的孔密度(也稱目數)，對于吸風管套集聚圈型吸風集聚機構緊密紡能否適應多品種生產以及能否紡制以細特或超細特纖維為原料的高檔產品具有重要意義。
織物集聚圈通氣孔的經緯密度要求達到55× 55～60×60/cm2，孔密度一般要求3 000目/cm2，具有高密度性。這個孔密度遠高于一般織物。也基于此，稱織物集聚圈為網格圈、篩網圈等是不合適的，因?yàn)槠胀椢锘虿剂峡籽鄞?、密度小不稱為網格布、篩網織物，而孔眼小、密度大的集聚圈織物卻反被稱為網格圈、篩網圈呢?同時也可以看出，所述的膠質集聚圈要打孔到這個密度還要保持足夠的強力幾乎縣不可能的。這就說明了多數廠商和技術人員都致力于研究織物集聚圈而不是膠質集聚圈的原因。
集聚圈通氣孔的孔型一般為矩形和圓形。對于織物集聚圈而言，只能是矩形孔。這是由織物圈的織造方法所決定的。為了平衡足夠太的空氣流量
國外的集聚圈研究
吸風管套集聚圈型緊密紡系統在國外的應用十分廣泛。具代表性的有德國緒森公司的EliTe®緊密紡系統、意大利馬佐里公司的 Olfil®緊密紡系統和日本豐田公司的EST型緊密紡系統，但這幾家公司所采用的集聚圈各不相同。瑞士立達公司的ComforSpin®緊密紡系統雖然不屬于吸風管套集聚圈型緊密紡系統，但也對集聚圈進行了大量的研究。
緒森公司的集聚圈
緒森公司的EliTe®緊密紡系統使用的織物集聚圈不是平紋織物，而是由 斜紋組織織成的環狀織物(圖3—33)。其透氣性、耐磨性、強伸性能等均較好，特別是其斜紋組織可使集聚圈的內外表面摩擦性能產生差異，適應集聚圈內外摩擦差異的要求。當集聚圈沿周向在吸風管上運轉時，集聚圈的內表面由縱向經浮長覆蓋且與纖維運動方向平行，摩擦因數較?。欢廴Φ耐獗砻鎰t由橫向緯浮長覆蓋且與運動方向垂直，摩擦因數較大，從而在加強了輸出膠輥對集聚圈運動控制的同時，又減小了集聚圈與吸風管之間的運動阻力。
緒森公司的織物集聚圈具有典型意義。為進一步紡好緊密紗，不久前，緒森公司又研制成功了新一代的集聚圈，取名為五星(5 Star)集聚圈。新型的五星集聚圈同樣由環狀織造技術生產，密封完整，無接頭，具有很好的耐磨性和穩定性，能阻止灰塵及纖維碎屑等雜質的粘附，且五星集聚圈可進一步改進紡紗過程的穩定性，從而減少用戶的運轉費用和保證緊密紗質量的提高。五星集聚圈具有以下五個特點。
?、俦砻鎯?yōu)化。新集聚圈表面進一步優化，減少了摩擦，從而降低了集聚圈的磨損，同時也減少了吸風管等元件的磨損。
②使用方便。由于新型集聚圈的表面結構對纖維、雜質顆粒及灰塵的粘附現象少，與普通集聚圈相比較，使用人工清潔費用可減少 25％，牽伸系統的清潔時間間隔可延長3～5倍。
?、蹓勖?/div>
青澤公司的集聚圈
與緒森公司不同，青澤公司緊密紡系統采用膠質集聚圈。這是其一個明顯的技術特征。這種膠質集聚圈(一般稱為多孔膠圈)以傳統牽伸機構的膠圈為基礎，采用青澤公司特有的打孔技術制作而成。青澤公司的緊密紡系統在前羅拉前方增加一根由車頭傳動的輸出羅拉，其上裝有輸出膠輥，組成輸出鉗口，同時也是須條加捻的阻捻鉗口。輸出膠輥上裝有皮圈架組件。該組件由整體防靜電的塑料特制而成，設有負壓氣流導向口，并與負壓源相連。多孔皮圈套在輸出膠輥及皮圈架組件上，構成纖維集聚區。
青澤公司的CompACT3膠質集聚圈為了增加對橫向發散纖維的凝聚，特意間隔設置了橫向加寬的橢圓形長孔，在集聚膠圈中央形成一長二圓間隔設置的一列小孔(圖3—34)?？椎拇笮『拖嗷ゾ嚯x是根據纖維長度設計。它既能牢固地定位纖維束，又避免了意外的纖維損失。膠質集聚圈由輸出羅拉摩擦傳動，并配有膠圈自動清潔裝置，使膠質集聚圈不易堵塞，適于長期運轉，可以免維護。
青澤公司的膠質集聚圈具有典型意義。一般在集聚過程中，纖維須條從牽伸區到集聚區的轉移方式，集聚區的集聚效果和最后的輸出鉗口狀態是對緊密紡工藝影響最大的因素。在青澤公司這套系統中，膠質集聚圈是關鍵件之一。青澤公司通過合理的設計和優化的氣流控制保證了正確的纖維須條轉移，膠質集聚圈以接近于零牽伸的速度轉移纖維，并將纖維須條的寬度收縮到接近成紗的尺寸。位于膠圈中央的通氣孔單
馬佐里公司的集聚圈
意大利馬佐里公司的Olfil®型緊密紡系統也使用織物集聚圈。與緒森公司的織物集聚圈不同，馬佐里公司的織物集聚圈是由平紋組織織成的薄形平面織物，通過粘結工藝將織物連結成的圓形結構織物圈，加工工藝相對比較簡單，費用低。但其周向上存在接縫，會產生強力弱節、周期性透氣不勻和運轉的周期性不穩。很明顯，這種織物集聚圈對纖維的集聚效果、成紗質量和運行的穩定性以及使用壽命都有一定的負面影響。低廉的購置成本是否可以彌補壽命短的缺陷，還需用戶實踐檢驗。
豐田公司的集聚圈
日本豐田公司的EST型緊密紡系統使用的集聚圈與上述集聚圈都存在一定的差異。這是因?yàn)樨S田公司的集聚圈是與其吸風管單用型吸風集聚機構配用的，技術要求有所不同。該集聚圈1是經張力裝置2套在輸出羅拉3和吸風管4上(圖3—35)，在輸出膠輥和輸出羅拉的積極握持下轉動的，輸出膠輥對集聚圈加壓較小。而
立達公司的集聚圈
瑞士立達公司雖然以集聚羅拉型緊密紡系統聞名，但它收購了德國緒森公司，并沒有放棄對緊密紡關鍵件集聚圈的研發，足見集聚圈的關鍵地位和其對集聚圈的重視。立達公司對集聚圈有著深入的研究，并已提出了多項國際(包括我國)專利申請，尋求專利保護，值得國內同行的參考、學習和關注，并注意避免涉嫌侵權。
立達公司在名稱為“輸送一根應集合的纖維條的運輸帶”的專利申請中對織物集聚圈的具體設計為(圖3—36)：經紗20和緯紗21進行交織，兩根相鄰的經紗20之間凈間距x大于兩根相鄰緯紗21之間的凈間距γ。間距x可以是間距y的多倍。這樣織物圈中的孔型是小矩形孔22，其較小的邊相當于間距y，沿著運輸方向A，而其較大的邊是橫向于運輸方向A延伸，相當于間距x。其中dL和dQ分別為經緯紗的直徑。與至今已知的正方形橫截面的織物孔眼相比，這種矩形孔眼22的結構可以實現較理想的吸氣量與阻纖吸人作用的技術要求平衡。這是立達公司在國內申請的一件專利披露的技術。該技術要求保護的是特定孔型，范圍非常寬，應當引起重視。
在另外一件名為“用于輸送待壓實的纖維須條的輸送帶”的專利文獻中，立達公司提出了一種不同于前的集聚圈設計(圖3—37)：集聚圈的透氣性工作面寬度a比吸風管的吸風區域?qū)挾萣略小。
該專利同時提出一種塑料集聚圈的設計(圖3—38)：集聚圈可由薄的塑料帶33制成，較窄的工作區34設有微孔，并盡可能與織物圈的通氣孔一致，而邊緣區域35、36不帶微孔，但在該處集聚圈的傳動表面壓有特殊結構的網紋或輕度滾花38等，以獲得較大的傳動摩擦因數。同樣集聚圈的透氣性工作面寬度。比吸風管的吸風區域?qū)挾?b略小。
在另一件名為“輸送待集束的纖維條子的輸送帶”的專利文獻中圖3—39)，立達公司又提出了一種完全由熱塑塑料絲織成的集聚圈。該集聚圈由單絲編織成無縫的圓筒形；中間透氣區25較窄，其寬度M為集聚圈寬度B的2/5；邊緣區域26、27通過加熱可變成不透氣的平滑片，其寬度分別為R1和R2；或者在該F層邊緣區域30、31采用熱熔膠涂層32、33。集聚圈的工作區與邊緣區域由一種織物制成，擁有更高的形狀穩定性，較窄的透氣區使沉積于集聚圈的雜質減少，不透氣的邊緣區使集聚圈的使用壽命增加。

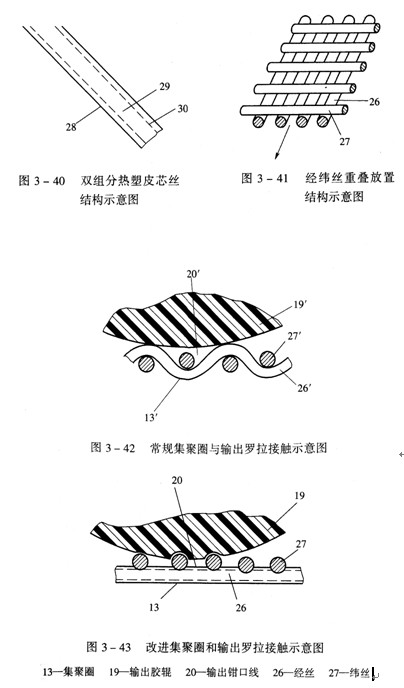

在一件名為“用于輸送一根纖維須條的輸送帶”的專利申請中，立達公司還提出了一種集聚圈的新技術方案：采用雙組分的熱塑性皮芯復合長絲為經緯絲來制造集聚圈。熱塑性長絲28的表層30具有可熔性，芯層29為不可熔融或者熔點更高的組分(圖3—40)；經絲26、緯絲27重疊放置，其中緯絲27與纖維須條輸出方向垂直，并配置于集聚圈的外表面，即與集聚纖維接觸面(圖3—41)，通過加熱使長絲表層30熔融而使經緯絲26、27相互固定結合，不熔融的芯層29可保證集聚圈的形狀穩定性。通過這種方法，在保持集聚圈所要求的透氣性的同時，可使集聚
在另一件名為“輸送纖維條子的輸送帶”的專利文獻(專利申請?zhí)?200410047519.1號專利文獻)中，針對紡紗過程中常見的靜電現象，立達公司開始嘗試改進集聚圈的靜電性能，設計在集聚圈中添加可減少靜電的材料，或者阻止集聚圈產生靜電，或者通過漏電將所帶靜電減少到對實際應用無危害的程度，以盡可能抑制細小纖維的靜電吸附，影響集聚圈的透氣性。添加減少靜電材料的方法很多，或者可以將材料加入編織集聚圈的長絲中，或者也可在編織的過程中直接添加到集聚圈成品中。該專利文獻中，提出了多種添加方法。例如在集聚圈織物的經緯紗中加入非常少量的金屬絲；或者在織造用的單絲中隨意布置一部分碳纖維段，以導走部分靜電；或者在織造用單絲中添加化學試劑使單絲具備導電功能；或者在織造集聚圈用的復絲中加入至少一根導電纖維；或者采用核心含碳纖維的雙組分細絲編織成集聚圈；或者使織造用細絲或集聚圈織物金屬化；最后，還可以通過涂覆等離子體層或化學物質的方法提高集聚圈表面的導電能力。
立達公司的上述專利申請并非其全部，就在這些設計中已采用了大量現代材料技術，如熱塑性長絲、雙組分皮芯復合纖維、碳纖維、等離子體層涂敷技術等用于集聚圈的制造，值得我們學習借鑒。應當特別指出的是，國外的集聚圈專利申請中，只涉及集聚圈(輸送帶)本身或產品的形狀、結構特征，而沒有或很少具體涉及它是如何制造或采用什么方法制造的該技術特征的集聚圈。這是一種專利戰略的考慮，也是一種專利技巧的運用。
國內的集聚圈研究
隨著價格昂貴的國外緊密紡細紗機大量進入我國市場，緊密紡細紗機國產化的呼聲越來越高。由于吸風管套集聚圈型緊密紡系統集聚效果也較好
集聚圈的制造方法
以織物集聚圈為例，其制造工藝流程一般包括：選擇原料一整經—織造—切—熱定型—產品檢驗。
集聚圈的原料選擇

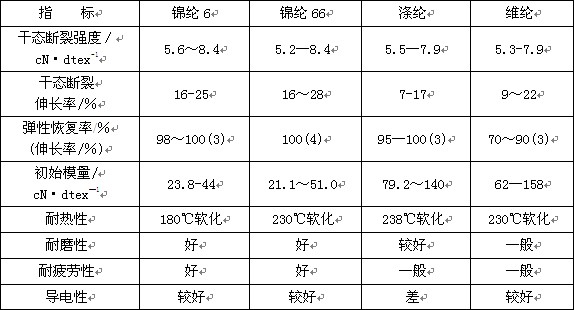

集聚圈一般由化纖長絲織成。國內常規的備選材料主要有錦綸、滌綸和維綸長絲，它們的主要性能比較如表3—1所示。通過比較可見，滌綸和維綸長絲在尺寸穩
集聚圈所用化纖長絲的線密度范圍為5.56～8.89 tex。一般情況下，長絲越細，集聚圈單位面積的孔的目數越高，氣流作用也越大；長絲越粗，集聚圈的耐磨性和強伸性越好。通常，長絲線密度的選擇主要根據所紡紗線的細度對集聚圈透氣性能的要求，并考慮其他因素綜合確定，目前一般選用5.56tex的長絲。
瑞士立達公司建議織物集聚圈的經紗和緯紗分別采用聚醚醚酮 (PEEK)纖維，這樣可得到很耐磨且洗滌后實際不縮水的集聚圈。但這種纖維國內目前不能自產，影響集聚圈材料選擇和應用。
b.集聚圈的織造
集聚圈在發展過程中出現了兩種形式，一種是整體織造的管狀織物圈，另一種是有接縫的織物圈。后者采用普通單面織物經粘接形成圈體，制作工藝較為簡單，但接縫處強力不足，集聚效果不理想，使用壽命不長，已逐漸被淘汰。
管狀織物雖然具有較好的使用效果，但在織造過程中存在一些技術難點需要克服。
①集聚圈尺寸比一般管狀織物小得多，并有特殊要求，織造時幅寬很窄，成形困難。由于目前國內尚未有專用的集聚圈織機，所以必須對普通織機進行改造，才能織出相應尺寸的管狀織物。
②織造時要求經緯紗交織均勻，這樣才能保證集聚圈形狀規則、表面光潔、孔隙分布均勻。但是，選用的長絲細且光滑，在織造過程中容易發生經紗滑移和斷頭，破壞織物外觀效果和內在質量。
?、酃軤羁椢锏纳舷聦臃纸缣幗?jīng)紗排列相對緊密，分布不勻，常出現長絲相互擠壓現象，影響集聚圈使用時吸風氣流的穩定性。
集聚圈織造的工藝參數一般如下：
經密為40-60根/cm，緯密為40—60根/cm，根據
織造后的管狀織物要求孔型方正，布面平整，孔眼均勻，孔密度應不小于2 500目/cm2。
c.集聚圈的切割
管狀織物織造后，要按要求的寬度切割成集聚圈。集聚圈的切割是集聚圈制作的另一個難點。切割技術難點在于：一是要求集聚圈切割端不破壞原有織物結構，切割端面的化纖長絲融合，不會脫散，以防止因集聚圈緯絲向外移動，孔隙變大而引起的氣流作用紊亂和纖維鉆入氣孔；二是要求集聚圈的切割面整齊、光潔，不能使形狀改變或存在凸?；蚪Y(jié)塊，避免造成集聚圈的轉動凝滯、偏移和扭曲。
目前的網格圈的切割方法主要有以下四種。
?、贆C(jī)械切割，即采用傳統的機械刀具和機加工的方法切割。這種方法雖然也可完成對管狀織物的切割，但切割端毛糙，邊緣長絲容易脫散，所以進行機械切割時，作為補救，須對刀具(如刀片、金屬細絲)通電生熱，使其能熔融長絲，在切割的同時封結管狀織物的切口邊緣。
?、诩す馇懈?，即將方向性和聚集性特強的單色激光照射到指定位置，按一定的速度和方向移動，被加工管狀織物因吸收激光能而受熱急劇升溫，通過汽化蒸發和熔融濺出使材料去除，從而完成激光切割。該方法速度快，熱影響區小，切口邊緣平滑，切縫小，可完成任意角度和形狀的切割。
③超聲波切割，即利用陶瓷振子加上電壓產生超聲波振動，再經過增幅放大，使刀頭刃具產生高頻振動，達到40 000次/s以上，就可以方便簡單地切割管狀織物。這種方法具有切割速度快，切割端邊緣平整光滑等優點。
④電子束切割，這也是一種熱電加工方法，即切割時由高速聚集電子束照射被切割管狀織物的指定位置，
國內對集聚圈的研發
作為核心關鍵件的集聚圈，國內不少業界人士進行了不斷地深入研發，并取得了不少可喜的創新成果。
a.上海天問實業有限公司(簡稱天問公司)的集聚圈
天問公司是國內較早生產出具有自主知識產權集聚圈的公司之一。其產品的核心是變密度織造的集聚圈。

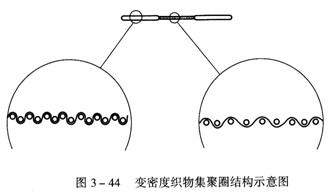

天問公司的研究人員認為，集聚圈作為緊密紡系統的集聚元件，在紡紗過程中有兩個功能：一是集聚功能，主要借助氣流的作用，把前羅拉輸出的、已經充分牽伸過的纖維束吸附到集聚圈表面對應有吸氣槽的部位，使纖維束在寬度方向盡量收縮，以減小加捻三角區和毛羽；二是輸送功能，集聚圈被用作輸送元件，將被吸附的纖維束以輸出羅拉的線速度輸送，使之沒有意外牽伸，因此作為輸送元件的集聚圈，必須被可靠驅動，有穩定的同步線速度。這兩種功能如果采用同一種組織結構是難以兼顧的。因?yàn)榧酃δ芤蠹廴τ蟹瞎に囈蟮耐笟庑院途鶆虻目酌芏龋⒃谖L(fēng)管吸風口處產生一定的凹陷，以得到更好的集聚效果，所以要求集聚圈不能拉得太緊，應
經初步測試，天問公司的變密度集聚圈的工作區拉伸強度為傳動區的50％～70％；在紡織廠進口機器上與進口集聚圈的對比結果也令人滿意(表3—2)。

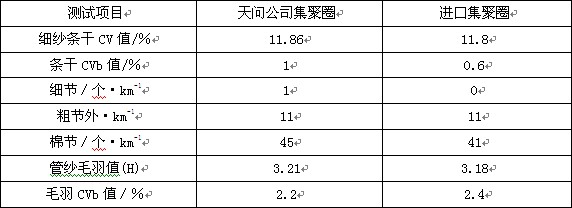

表3—2
b.無錫集聚紡織器械有限公司的集聚圈
無錫集聚紡織器械有限公司是一家專門從事緊密紡技術及相關器械研制和銷售的高新技術企業。該公司已研制出多種緊密紡用集聚圈及其相關機件，并已申請和獲得多項國家專利(表3—3)，因此也可以說是一家集聚圈專件的高新技術企業。

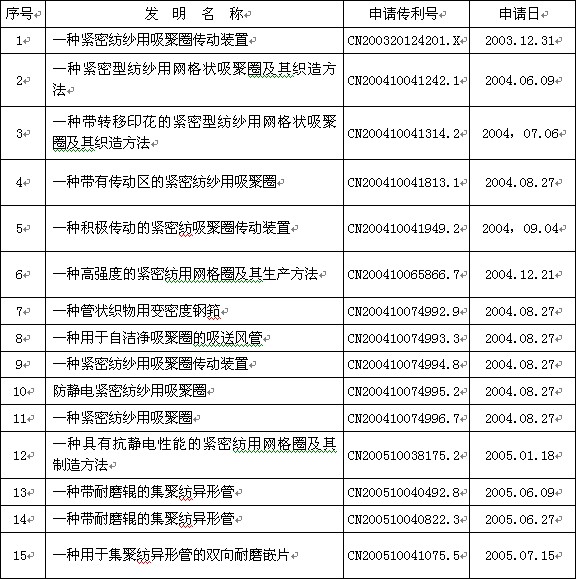

表3—3無錫集聚紡織器械有限公司專利申請統計
從表3—3中，不難看出該公司研究集聚圈的有關內容，下面簡單介紹幾例。
具有抗靜電性能是集聚圈技術重要的發展方向之一。它能有效地減少運行中集聚圈通氣孔的堵塞，提高集聚效率，延長集聚圈使用壽命。該公司集中人工血管與工業篩網等行業的專家團隊，歷時一年多的研究，成功開發了具有抗靜電性能的緊密紡用集聚圈。
?、偌尤雽?dǎo)電纖維的抗靜電集聚圈：這種具有抗靜電性能的緊密紡用集聚圈的生產技術核心是“在制造集聚圈的經紗或/和緯紗中至少嵌入一條導電纖維(專利申請?zhí)朇N200410074995.2)”，從而使所紡纖維與集聚圈在摩擦過程中所產生的靜電快速地散逸。通過對國內外幾種主要抗靜電纖維的分析，在纖維包覆、織物鍍層和熔絲法等方法中，該公司選擇了熔絲法作為基本方法，在集聚圈的生產中，用部分 (2—8根)導電纖維代替經紗織入集聚圈中，由于嵌入導電纖維的數量和質量不同，可以方便地設計成適應各種不同環境(包括纖維品種、工藝條件等)的系列集聚圈。目前，該公司已推出三個不同級別抗靜電集聚圈供應市場。
②優選特定材料的抗靜電集聚圈：與加入導電纖維的抗靜電集聚圈設計思路不同，這種抗靜電集聚圈的技術設計核心是“利用高分子材料靜電序列表中相對的兩端附近的材料分別作為網格圈的經線與緯線編織成帶形管狀(專利申請?zhí)朇N200510038175.2)”。其設計原理是：任何兩種不同化學組分的材料相
國內集聚圈的主要問題
目前，國內生產的集聚圈從總體上來講，還存在許多問題，主要體現在：集聚圈的使用壽命短，使用過程中透氣性下降速度太快以及回轉運動時出現爬行等現象。
a.集聚圈的使用壽命短問題
集聚圈的使用壽命短，其中雖有使用不當和保養的問題，但最主要還是產品質量不過關。例如，許多織物集聚圈都存在散邊的問題，仔細觀察可發現，一些織物集聚圈切割后的經紗頭沒有“焊”好，一經使用，沒多少時間就會發生散邊，并且露出的經紗頭越多，越容易散邊，集聚圈的壽命也就越短。這個問題主要是由切割技術不到位造成的。在經紗重疊的地方，由于經紗頭未融合好，強度低，經不起拉扯，在運行中很容易造成集聚圈從散邊開始，發展到撕裂為止。事實上，目前的集聚圈能用到磨穿的并不多，大量的都是因散邊、撕裂或者變形而報廢。要解決這一問題，關鍵要選擇好的切割方法、設備、工藝?yán)涮赘郊?。此外，織物集聚圈的容易散邊也與織物的組織結構設計以及原材料選擇不當有關。
b.集聚圈的透氣性下降問題
集聚圈在使用前和剛使用時透氣性能達標，但是使用不久，透氣性就大幅下降，甚至沒法正常工作，這就是透氣性下降速度太快問題。透氣性下降是不可避免的，因?yàn)榧廴υ谑褂眠^程中，會因細小纖維、塵埃等雜
集聚圈的清洗
緊密紡集聚圈在使用的過程中，因工作條件和靜電等原因，很容易被纖維、灰塵和油污堵塞，必須定期地進行清洗維護。
清洗的周期與集聚圈的質量和生產運行環境及管理都有關，因此不能劃一。企業可根據紡紗的原料、細度和車速以及集聚圈質量等因素而自行確定。一般情況下，從新的集聚圈使用開始，到紗線毛羽值達到或接近允許的極限值之前，這一段時間段作為集聚圈的一個清洗周期；是比較科學合理。
集聚圈清洗的
表3—4 緊密紡集聚圈超聲波清洗機型號規格及價格表

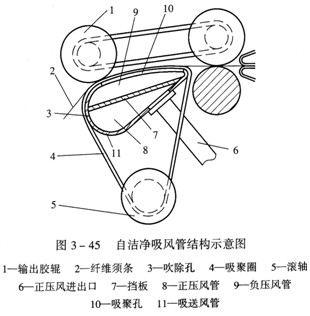

對于集聚圈的清洗，機械清洗自然比人工好，但換一種思路是：不清洗更好。無錫集聚紡織器械有限公司就針對集聚圈的清洗問題，提出了“一種用于自潔凈吸聚圈的吸送風管”的專利設計方案。該發明設計方案是(圖3—45)：吸送風管11由擋板7分隔開的正壓風管8
這種同時兼有負壓吸聚和正壓吹除兩種功能的吸送風管11(實際是兩根不連通的管)，使織物吸聚圈4在運轉的過程中由負壓風管9提供吸風吸聚纖維，由正壓風管8高壓風吹除雜質而具有“自潔凈”的功能，從而免除了定期下機清洗的麻煩，提高了工作效率，降低了物料消耗。嚴格說，這種設計并不是集聚圈具有“自潔”功能，而是具有“它潔”功能。即使有了“自潔”或“它潔”功能，也不能免除定期下機清洗的麻煩，只是延長了清洗周期，減少了清洗的次數。但它是以增加機件、復雜結構、消耗能源為代價的。
集聚圈作為緊密紡系統中對成紗質量起著關鍵性作用的——個重要元件，技術含量和質量要求都很高。國內雖已有多家企業生產集聚圈，但集聚圈在通氣孔分布均勻性、使用壽命和運動穩定性等方面還與進口集聚圈存在一定差距，要達到國際先進水平尚需進一步研發和改進生產技術。
