吸風管套集聚圈型吸風集聚機構的關鍵件之一是吸風管，而吸風管成為關鍵件的關鍵在于其上的吸風口，能耗適當?shù)呢?fù)壓吸風和纖維有效的集聚均取決于優秀的吸風管及其吸風口設計。
吸風管
吸風管的稱謂也非常多。例如，吸管、抽吸管、異形管、吸氣管、吸送風管、異形吸管等。吸管、抽吸管、吸氣管等的概念不夠準確，也容易與日用飲料使用的吸管等普通概念混淆；異形管、異形吸管等的概念窄，不能包括非異形(如圓形)吸風管的內容，不知是何形；吸送風管，“吸”是由外向內，而“送”是由內向外，又吸又送的風管或者不是一個風管，或者自相矛盾，“吸送”無法同時工作。因此本書一律稱為吸風管。
吸風管的概念與作用
吸風管的概念
吸風管的概念是指在氣流集聚型緊密紡系統的集聚區中，用以與負壓源連接并通過其吸風口向集聚區提供負壓吸風和纖維運輸通道的固定管狀物。
吸風管的作用
①銜接牽伸機構與加捻卷繞機構并形成負壓吸風纖維集聚區。優秀的吸風管設計應是牽伸機構與加捻卷繞機構的“無縫連接”。
?、谂c負壓吸風源連接并作為提供負壓吸風的通道。優秀的吸風管設計應是連接結構簡單，能耗低，安裝方便。
?、弁ㄟ^其獨特設計的吸風口向纖維集聚區提供負壓吸風。優秀的吸風管設計應是其吸風口氣流穩定、均勻，有利于更有效地集聚纖維。
?、茏鳛榧廴凹酆洼斔屠w維的支撐體。優秀的吸風管設計應是對集聚圈磨損小，結構簡單，制造容易。
吸風管的形狀與性能
吸風管的形狀結構與吸風集聚機構的設計有關，一般包括圓形、梨形和三角形三種。圓形吸風管用的不多(參見第1章圖1—5)，其優點是形狀規則，制造容易，但它的缺點明顯：一是不能使集聚圈與牽伸鉗口對接，存在著較大的無控制區，對集聚纖維不利；二是不能提供較平坦或合適弧面的集聚平臺，對纖維伸直和輸送也不利。如果是吸風管
吸風口
吸風口不是一個零件，而只是吸風管的組成部分。吸風口所在的區域即是纖維須條獲得集聚作用的關鍵區域，換言之，吸風管對纖維須條的負壓吸附作用主要通過吸風口得以實現。因此，吸風口的寬窄、長短、位置等形狀結構參數都將直接影響纖維須條的集聚效果。
吸風口不僅在吸風管套集聚圈集聚型系統的吸風管上存在，而且在集聚羅拉的吸風插件以及吸風齒紋膠輥上也存在，并且它們的作用原理沒有本質區別，故在此處一并述及。
吸風口的形狀
吸風口的形狀設計非常重要，它設計在吸風管上對應紡紗錠位靠近牽伸鉗口的三角區處，直接關系到負壓吸風氣流的穩定性、均勻性、能耗性和有效性。因此，對于吸風管的吸風口設計，人們做了大量的研究。
吸風口按其形狀劃分，目前有以下幾種類型
直線型吸風口
直線型吸風口是指其本身寬度均勻一致，沒有大小口的直線狀吸風口。直線型吸風口還可以進一步按其與纖維輸出方向的相對位置，劃分為直線吸風口、斜線吸
一般而言，直線型吸風口不利于纖維在氣流作用下的軸向回轉，對纖維的集聚效果有一定影響。意大利馬佐里公司Olfil?緊密紡系統采用的是直線型吸風口。
楔型吸風口

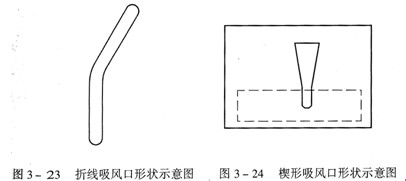

楔型吸風口是指吸風口的一端寬度大，另一端的寬度小，呈底n短而高度長的三角形或梯形的吸風口，是一種由后向前寬度逐漸變窄吸風口（圖3—24)。楔形吸風口常被誤稱為V形吸風口。V形吸風口應當是指由兩條吸風口呈一定角度匯聚為一點的吸風口，中心為實體。
楔形吸風口基本上與集聚區的纖維須條寬度相匹配。楔形吸風口的設計原理是，當纖維須條離開牽伸鉗口時，纖維須條分布較寬，楔形吸風口的較寬人口(或上口)正與纖維須條寬度相匹配，有利于把前鉗口輸出的纖維須條全部吸附住。隨著楔形吸風口的寬度逐漸變窄，纖維須條的寬度也會隨之收縮而變細，完成負壓集聚纖維的任務。
楔形吸風口應用最普遍，立達公司的ComforSpin?緊密紡系統、緒森公司的EliTe?緊密紡系統、豐田公司的EST型緊密紡系統以及國內許多緊密紡系統的吸風管都采用了這種楔型吸風口。
V形吸風口

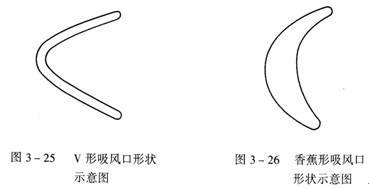

V形吸風口是指V字形的吸風口(圖3—25)。其入口(或上口)即與纖維須條寬度匹配的V寧兩個分支端點的寬度，可方便將其全部吸附，隨著V形吸風門
組合式吸風口

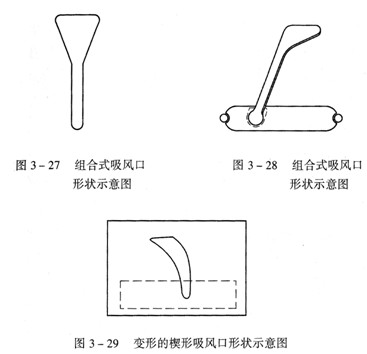

組合式吸風口是指由兩種或兩種以上圖形有機組配在一起的復雜形狀吸風口。圖3—27是三角形與直線形的組合；圖3—28則是三角形、直線形和圓形的組合。組合式吸風口當然不止這兩種例子，完可根據需要具體設計，如變形的楔形吸風口(圖3—29)。
相對于組合式吸風口而言，其他吸風口也可統稱為單一式吸風口。組合式吸風口一般是經實踐研究后的特殊設計結果，性能優異，集聚效果好，或者有其他相關特性，如有利于清除集聚區的雜質、短纖，減少吸風口的堵塞等。
吸風口的方向
吸風口除了重要的形狀之外，還與其開口方向有關。從吸風口提供的負壓氣流必須在須條正常向前輸送的過程中完成纖維的橫向壓縮集聚，吸風口開口的方向?qū)⒅苯佑绊懙轿L(fēng)集聚效果，因此，其開口方向非常重要。
按照吸風口與纖維須條輸出方向的相對位置劃分，吸風口可以分以下幾類
平行吸風口

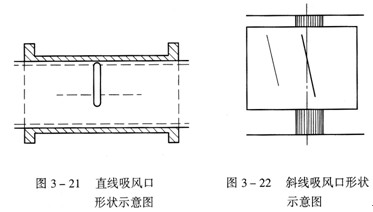

平行吸風口是指吸風口的開口方向與纖維輸出方向一致的吸風口。圖3—21所示的直線吸風口、圖3—27所示的組合式吸風口即屬于這種類型的吸風口。
傾斜吸風口
傾斜吸風口是指吸風口的開口方向與纖維輸出方向呈一定角度的吸風口。圖3—24所示的楔形吸風口、圖3
吸風口的長度
除了吸風口的形狀、開口方向之外，第三個重要因素就是吸風口的長度。吸風口作為負壓吸風的直接提供者，其長度與纖維的集聚效果也重要相關。前面說過，吸風管的作用之一是銜接牽伸機構與加捻卷繞機構并形成負壓吸風纖維隼聚區，其優秀設計是牽伸機構與加捻卷繞機構的“無縫連接”，也即負壓吸風纖維集聚區應當與牽伸區和加捻區“無縫連接”。但這只是一個基礎和必要條件，要實現這種纖維集聚區與牽伸區和加捻區“無縫連接”的本質和充分條件是吸風口的長度與牽伸區和加捻區“無縫連接”。
在特定條件下，吸風管的長度越長越好，因?yàn)檫@有利于所述的“無縫連接”。但吸風口的長度只是個相對概念，它不是個獨立機件，必然要受到更多方面的因素制約。吸風口的長度設計取決于吸風管的工作面長度，吸風管的工作面長度長，吸風口的長度必然要長，否則無法實現所述的“無縫連接”，但吸風口的長度一般略小于吸風管的工作面長度。吸風口的長度也取決于吸風管的形狀，有些吸風管
吸風口的配套因素
吸風口設計不僅與其自身的形狀、長度、方向等參數有關，而且也與其配套因素有關。這些配套因素主要是集聚圈和牽伸機構的橫動動程。
集聚圈對吸風口設計是一種直接影響因素。前面所述的吸風口設計主要是針對應用最多的吸風管套集聚圈集聚型系統配套優質織物集聚圈時而言的，如果采用膠質集聚圈與吸風管配套，則因?yàn)槟z質集聚圈上的通氣孔孔徑比較大，并且是非連續的單排而使吸風口設計因素及意義弱化甚至喪失。相對大孔的膠質集聚圈與吸風管配套，會使吸風口時有時無，或時寬時窄，或時大時小，造成纖維集聚區內的氣流壓力不穩定，負壓吸附作用波動，也不能或不利于使邊緣纖維向須條軸向回轉和向紗軸靠攏，不利于纖維的充分集聚。例如，青澤公司的AirCom Tex系統中，雖然吸風口設計為楔形吸風口，但受其吸風管上的多孔皮圈影響，纖維在集聚區內的集聚效果不盡理想。對此，青澤公司認為，這樣設計可保留2 mm以下毛羽，對紡織最終產品的覆蓋能力和其他性能是有利的。
牽伸機
吸風管及其吸風口的技術要求
吸風管是氣流集聚型緊密紡系統的關鍵器件之一。吸風管及其吸風口作用發揮的好壞對纖維的集聚效果有著直接的影響。
吸風管及其吸風口自身的技術要求
吸風管及其吸風口的自身技術要求包括以下幾方面
要有足夠的耐壓和耐磨表面
吸風管要承受很大的表面壓力，特別是兼作吸風管的集聚羅拉，要求更高。為使吸風管特別是其工作表面不變形并具有較好的集聚效果，集聚羅拉或吸風管需用專門的材料和特定的加工方法制造，并要進行特殊的表面處理，保證其耐壓和耐磨性。如立達公司 ComforSpin?緊密紡系統的集聚羅拉和緒森公司EliTe?緊密紡系統的兼用型吸風管。
要有光潔的表面
吸風管的內外表面都要求必須光滑，外表面的摩擦因數一般要求較小，特別是吸風管開有吸風口的工作表面還要耐磨。吸風管與集聚圈配套使用，要求其與集聚圈內層之間的動摩擦因數一定要小于集聚圈外層與輸出膠輥的數倍以上。例如，緒森公司的EliTe?緊密紡系統中，這個差值為10倍。
要優化設計吸風管及其吸風口的幾何參數
要基于負壓氣流流場的研究分析，對吸風管的截面形狀和結構以及對吸風口的形狀、寬窄、長度、傾斜角度等進行系統優化設計。由于一根吸風管上開有與紡紗錠位對應的多個吸風口，因此，吸風口的形狀、寬窄、長度、傾斜角度等參數設計都要考慮其加工一致性和方便性，使同一根和每一根吸風管上吸風口的氣流力保持一致。例如， EliTe?緊密紡系統中，一根近似梨形的吸風管上開有六個吸風口， Olfil?緊密紡系統中一根圓形吸風管開有八個吸風口，不論開口多少，各個吸風口的負壓吸風值都要保持一致，以防止空氣紊亂造成纖維集聚不良和影響緊密紗質量。
要減少吸風管及其吸風口的弱點
吸風管的局部區域，如吸風口的端點處和工作邊緣，在紡紗過程中比較容易磨損，因此可考慮在該局部區域通過加裝可更換的耐磨片等方式來延長吸風管的使用壽命，同時要考慮延長集聚圈的使用壽命。
吸風管及其吸風口的配套技術要求
吸風管及其吸風口的
要保證各吸風口的負壓值一致，需要考慮以下幾方面的因素
要考慮負壓風機功率和調節方便
負壓風機功率要保證真空度足夠，并確保車頭、車尾各吸風口的負壓均勻一致，并使之處在最佳的工藝要求范圍內，以保證良好的集聚效果。在此基礎上考慮負壓風機的調節方便和節約能耗設計。要根據調節方便和節約能耗的要求設計吸風風道和管路，可根據所紡纖維的品種和細度調節所需要的不同負壓值。調節時可考慮選用變頻器或變頻電動機。
要考慮配套的分配器
各吸風管吸氣口的吸風力要均衡一致，在設計分配器時就要考慮好，并經過試驗取得結論后，再生產安裝。分配器的生產制造要依靠優良的模具和工藝來保證精度。
要考慮配套的連接管
吸風管與負壓風機之間的連接管的管口大小、長短和彎曲程度是影響吸風口負壓的關鍵因素，合理的管口直徑是分配到各管口吸風力相等的先決條件，連接管的長短是保持吸風力相等的重要因素，連接管的彎曲程度和圈數多少，也直接影響到每個吸風口吸風力的一致性。因此，設計和安裝連接管與吸風管，要堅持同口徑、同長度地連接，并盡量使管子的彎曲程度或圈數相同，以保證各
