氣流集聚型緊密紡系統雖然結構復雜，但研發較早，集聚效果突出，技術日趨成熟，目前已進入實踐和再創新的階段。
氣流集聚型緊密紡系統中離不開負壓吸風集聚機構，并因此而得名。雖然不同的氣流集聚型緊密紡裝置中，吸風集聚機構的具體結構設計不同，但不同類型的吸風集聚機構都要能起到負壓吸風和集聚纖維的作用，這是它們的共性。
氣流集聚型緊密紡系統以吸風集聚機構形式可進一步分為集聚羅拉集聚型和吸風管套集聚圈集聚型兩種類型。前者的吸風集聚機構設計主要是集聚羅拉組件，典型代表是瑞士立達公司的 ComforSpin®緊密紡系統；后者的吸風集聚機構設計主要是吸風管及其外套的集聚圈，典型代表是德國緒森公司的EliTe®緊密紡系統。
吸風集聚機構是氣流集聚型緊密紡紗系統中形成纖維集聚區不可或缺的最重要的關鍵元件。
集聚羅拉吸風集聚機構
瑞士立達公司的ComforSpin®緊密紡系統率先設計了集聚羅拉，并因此奠定了其在這種類型緊密紡系統吸風集聚機構上的基礎優勢。基于緊密紡系統整體結構設計和布局要求，不同公司該類型緊密紡系統中的集聚羅拉有所不同，例如，集聚羅拉的結構形狀、內置吸風插件的結構形狀、相對于紗條的安裝位置以及其吸氣孔的形狀大小的變化等。但這種集聚羅拉集聚型的吸風集聚機構基本結構設計目前還不能超脫ComforSpin®緊密紡系統的集聚羅拉集聚型吸風集聚機構。商業化的ComforSpin®緊密紡系統已經顯示了其優勢，而各種變化或改進的緊密紡系統集聚羅拉型吸風集聚機構的集聚效果尚待檢驗。
集聚羅拉型吸風集聚機構的關鍵件是集聚羅拉和其內的吸風插件或組件。
吸風管套集聚圈吸風集聚機構
吸風管套集聚圈吸風集聚機構占緊密紡系統中的大多數。這種類型的吸風集聚機構還可以按吸風管的作用進一步分為吸風管兼用型和吸風管單用型兩類；按吸風管的安裝位置也進一步分為吸風管上置型和吸
吸風管兼用型吸風集聚機構
吸風管兼用型吸風集聚機構的典型代表是德國緒森公司的 EliTe®緊密紡系統。意大利馬佐里公司的Olfil®緊密紡系統以及國內研發的一些緊密紡裝置，如上海二紡機的EJM971緊密紡系統等也屬于此類型。它們都是保持原牽伸機構不變，而在前羅拉前直接加裝吸風管套集聚圈吸風集聚機構，并且吸風管兼作輸出羅拉或阻捻羅拉的結構設計。

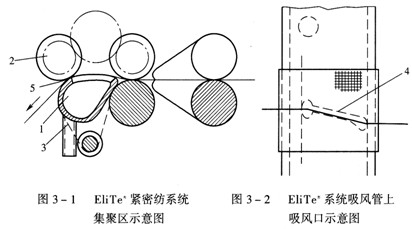

緒森公司的EliTe®緊密紡系統中，原牽伸裝置保持不變，在原前羅拉前方加裝一個異形截面的負壓吸風管1，在吸風管1上套有集聚圈3，同時加裝輸出膠輥2，套有集聚圈3的負壓吸風管1與其上加裝的輸出膠輥2構成輸出鉗口和阻捻鉗口，形成一組氣流集聚型緊密紡裝置(圖3—1)。吸風管與負壓源相連，吸風管上在對應每個紡紗位置處開有一個與纖維輸出方向呈一定角度的吸風口4(圖3—2)。牽伸后的纖維須條離開牽伸鉗口后即受到吸風管內負壓氣流的作用，須條被吸附到集聚圈上對應有吸風口的部位，并沿著傾斜的吸風口4方向運動至輸出鉗口5。運動過程中，纖維逐漸集聚收縮為成紗寬度，加捻三角區消失。緒森公司的EliTe®緊密紡系統中，異形截面的負壓吸管1兼有運送纖維和與其上加裝的輸出膠輥2組成鉗口的作用，該鉗口既是起輸出作用的輸出鉗口，又是起阻捻作用的阻捻鉗口，因而稱為吸風管兼用
EliTe®緊密紡系統中的吸風管位于纖維集聚區的下部，每根吸風管上對應六個紡紗錠位，即在吸風管朝向集聚區一側的外表面上，開有六個傾斜的吸風口，每個吸風口上分別套有集聚圈，并對應一個紡紗錠位。離吸風口一定間距處有一根真空接口管，將吸風管與負壓源相連，一根吸風管對應一根真空接管。吸風管l的截面近似于梨形 (圖3—1)，吸風管截面的流線型設計和安裝位置使紗線在前羅拉表面的包圍弧完全消失，使須條離開牽伸鉗口后可立即受負壓氣流的作用，被吸附在對應有吸風口部位的集聚圈上，并向前輸送到輸出鉗口。
吸風管套集聚圈吸風集聚機構與集聚羅拉吸風集聚機構的區別在于：集聚羅拉兼牽伸羅拉、輸出羅拉(阻捻羅拉)的作用于一身，而吸風管套集聚圈型機構沒有牽伸羅拉的作用；集聚羅拉為剛性的鋼質圓形機件，而吸風管套集聚圈為外柔內剛的兩種材料異形機件；集聚羅拉作為吸風機件是回轉運動的，并且是主動的，因此有人稱為吸風輥、凝聚輥等。吸風管套集聚圈作為吸風機件僅集聚圈是沿吸風管的表面曲線運動，并且是被動的，吸風管則是不運動或固定不動的，因此稱其為吸風輥、凝聚輥等是不對的(例如ZL200410043395.X)：首先，吸風管的截面多數不是圓形，不是輥；其次，即使是圓形截面(如 ZL02261250.5號專利等)，吸風管也不能轉動，否則吸風管上吸風口的位置就會改變，切斷吸風負壓源，吸風集聚纖維無從談起。
正是由于吸風管不動而外套的集聚圈沿其表面曲線運動，因此吸風管的表面需做耐磨處理，如涂層、表面噴沙和增加耐磨片等。一方面，減少集聚圈與吸風管之間的摩擦，提高吸風管和集聚圈的使用壽命；另一方面，要保證使集聚圈的回轉順利，不影響纖維穩定傳輸。應當注意的是，正是由于吸風管不動，其上套裝的集聚圈的運動源于阻捻鉗口輸出膠輥的摩擦傳動，所以要求集聚圈與輸出膠輥之間的動摩擦因數要數倍于集聚圈與吸風管之
吸風管單用型吸風集聚機構
吸風管單用型吸風集聚機構以日本豐田公司的EST型緊密紡系統為典型，國內浙江日發公司的RFCS510型緊密紡系統、河北天圣公司的TH598型緊密紡系統、山西佳信機械制造有限公司的JFl526型系統等，都是這種類型的緊密紡系統。它們的共同特點是，在輸出羅拉和前羅拉之間加裝吸風管套集聚圈的吸風集聚機構。
日本豐田公司的EST型吸風管單用型緊密紡系統中(圖3—3)，原牽伸裝置保持不變，在原前羅拉1的前方加裝一根輸出羅拉3，在輸出羅拉3與前羅拉1之間設置一根與輸出羅拉3圓
豐田公司的EST型緊密紡系統中，吸風管5位于纖維集聚區的下部，每根吸風管5對應四個紡紗錠位，每48錠對應一根負壓管道。 EST型緊密紡系統中的集聚圈6并不只套在吸風管5上，而是套在吸風管5與輸出羅拉3上，并由輸出羅拉3傳動。吸風管5的截面設計近似于三角形，也屬于異形截面，可使兩端盡量靠近牽伸鉗口和輸出鉗口，使紗線在前羅拉1表面的包圍弧完全消失，纖維須條在離開牽伸鉗口后立即受到負壓氣流作用，并且集聚作用能盡量靠近輸出鉗口。吸風管5配置在羅拉基座的上部，使構造簡潔，配管路徑達到最短。
浙江日發公司的RFCS510型緊密紡系統與豐田公司的EST型緊密紡系統結構相似，也是在前羅拉前加裝輸出羅拉，輸出羅拉與前羅拉之間設置一根截面近似三角形的吸風管。RFCS510型緊密紡系統中的吸風管由鋁合金材料一次拉制成型，特殊的表面處理保證了極低的動摩擦因數，吸風管上的吸風口可制成不同的形狀以適應不同纖維的紡制；吸風管內部光潔不掛花。河北天圣公司的TH598型緊密紡系統和山西佳信公司的JFl526型緊密紡系統也都雷同(均可參見本書第2章2.5節)。
吸風管單用型吸風集聚機構的輸出羅拉與吸風管分離，輸出羅拉可實現集體傳動，并且套在輸出羅拉和吸風管上的集聚圈由輸出羅拉驅動，集聚圈轉動無相對打滑，也不受輸出膠輥直徑的影響，運轉
上置吸風管型吸風集聚機構
絕大多數的吸風管套集聚圈型吸風集聚機構中的吸風管都是設計在纖維須條集聚的下方，也即是下置吸風管型吸風集聚機構。德國青澤公司的700AirComTex緊密紡系統是一種目前唯一成熟的吸風管位于纖維集聚區上方的氣動緊密紡系統。它的特點是，吸風管設計在輸出膠輥和前膠輥之間的纖維集聚區的上方。國內也有類似的設計。
青澤公司的700 AirComTex緊密紡系統中，原牽伸裝置保持不變，在原前膠輥1前加裝一根輸出膠輥2，輸出膠輥2與前膠輥1之間設置有集聚圈組件7，該組件與負壓源相連，也包括700AirComTex系統中的吸風管6(圖3—4、圖3—5)。吸風管6向下一面對應每個紡紗錠位處開有一個由寬變窄的吸風口，膠質集聚圈(多孔皮圈)7套在輸出膠輥2和吸風管6上，氣流經由膠質集聚圈上的小孔從外流人吸風管6中。經牽伸的纖維須條一離開牽伸鉗口線后，就受到吸風管6內負壓氣流的作用，對應吸風管吸風”的多孔皮圈7在向下的——面吸持纖維須條，外面的空氣穿過纖維須條及膠質集聚圈7上的孔眼被吸入吸風管內，從而使纖維須條緊緊地貼附在膠質集聚圈7的孔眼上產生集聚作用，發散的纖維端被集聚到須條紗干，加捻三角區消失。
青澤700 AirComTex系統中，吸風管獨特的設計在纖維集聚區的上部，每根吸風管對應一個紡紗錠位。吸風管的截面近似三角形，其中，后尖端探人前羅拉和前膠輥之間，有利于經過牽伸后的須條立即受到多孔皮圈的吸附。但吸風管的前端與輸出膠輥之間不可避免地存在一定的間距，吸風管的吸風口不能完全靠近阻捻鉗口，并且
其他類型的吸風集聚機構
除以上幾種吸風集聚機構外，目前，國內還有一種創新的緊密紡吸風集聚機構，即研發者們所稱的“氣流槽聚纖維須條集聚裝置”。
輸出膠輥兼作吸風管的吸風集聚機構

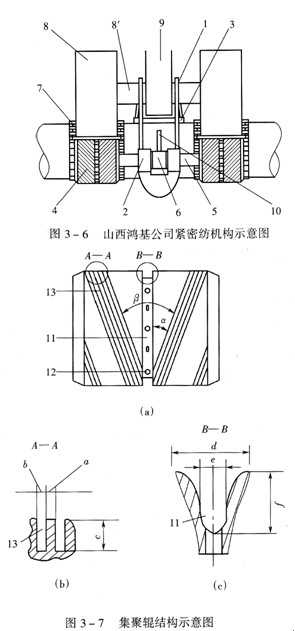

氣流槽聚纖維須條集聚裝置的緊密紡系統是山西鴻基公司與東華大學合作新開發的新裝置(圖3—6、圖3—7)。
從廣義上說，這種裝置是一種以輸出膠輥兼作吸風管的緊密紡紗裝置，似不能歸人上述的類型之中。這種以輸出膠輥兼作吸風管的緊密紡紗裝置，簡稱為吸風齒紋膠輥。
該氣流槽聚纖維須條集聚裝置，包括M形彈簧鋼絲1，帶凹槽集聚輥軸卡座2、帶三角形壓力塊3組成的M形彈簧托架，由一副集聚輥(吸風齒紋膠輥)4、集聚輥軸5、定位套筒6組成的集聚羅拉，該集聚羅拉的一副集聚輥4上帶有分裂引導溝槽13和集聚溝槽11，其特征在于所述的支撐在集聚輥4上的集聚輥軸5為空心軸，支撐在前羅拉表面上的集聚羅拉的一副集聚輥4上帶有的分裂引導溝槽13呈人手形，其所夾角度β為26°～90°，分裂引導溝槽凸面寬度α為 0.3—0.5 mm、凹面寬度b為0.3—0.5 mm、凹面深度c為0.6～2.5 mm。支撐在前羅拉表面上的集聚羅拉的一副集聚輥4上帶有的集聚溝槽11，其入口寬度d為1.5—4.5 mm、下部寬度e為0.6～2.5 mm、凹面深度/為0.1～1.5 mm。集聚溝槽11底部開有氣孔12，氣孔12的直徑為0.1—1.5mm，氣孔12的數量為16—42個，它沿集聚溝槽11周向均勻分布。其分裂
齒紋膠輥集聚機構

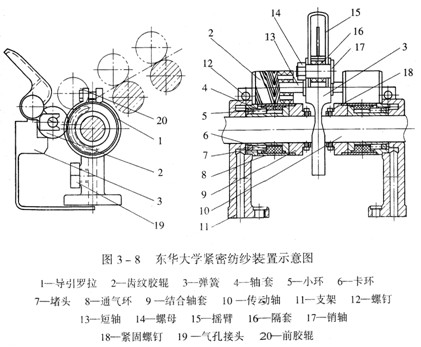

這種齒紋膠輥(溝槽羅拉)集聚機構是一種機械集聚型緊密紡系統，按理說，不屬于本節“吸風集聚機構”的技術內容，但考慮到該技術同樣是由山西鴻基公司與東華大學合作新開發的“細紗機用羅拉集聚紡紗裝置”(ZL02200281.2；圖3—8)，同時該技術與3.1.3.1所述的“氣流槽聚纖維須條集聚裝置”具有淵源關系(圖3—9)，故安排在此處一并詳細說明。
這種齒紋膠輥集聚紡紗裝置包括：導引羅拉1和集聚纖維的齒紋膠輥2(集聚膠輥2)，導引羅拉1由傳動軸10、緊固螺釘18、結合軸套 9、通氣環8、支架11、軸套4、堵頭7、小環5、卡環6、螺釘12組成；齒紋膠輥2設在短軸13上，短軸13設在搖臂15上，搖臂15通過銷軸17和隔套16設在彈簧3上，螺母14設在銷軸17上，彈簧3和支架11固定在機架上。對于進入加捻區之前的纖維須條，在紡紗張力和加捻力共同作用下，纖維須條從自由狀態
圖3—9所示的齒紋膠輥是東華大學另一件專利齒紋膠輥示意圖 (zL00135183.4)。這件專利的技術要點既與前面所述的氣流槽聚纖維須條集聚裝置具有淵源關系，也與細紗機用羅拉集聚紡紗裝置有“親戚關系”。與前者的淵源關系是齒紋膠輥與輸出膠輥設計的外部形狀、結構以及安裝結構與方式完全一樣，區別僅在于沒有設計內部吸風，也是機械集聚型緊密紡。與后者的親戚關系是集聚纖維的關鍵件都是形狀、結構一樣的齒紋膠輥，區別僅在于其安裝方式不同。分析這三件專利，不論從時間上，還是從技術特點上，似乎可以摸出研發者們的創新發展脈絡。筆者也因之在此一并述及，希望有助于讀者理解和進一步改進創新。
