立達公司的集聚羅拉
瑞士立達公司ComforSpin®緊密紡系統的集聚羅拉具有典型意義。意大利康泰克斯公司的COM4 Wool毛緊密紡系統中的集聚羅拉與瑞士立達公司的ComforSpin®緊密紡系統完全類似。

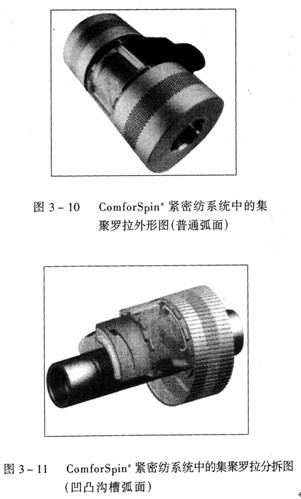

在ComforSpin®緊密紡系統中，設計了一個帶孔的鋼質管狀圓殼體，取代了原前羅拉。其直徑比原前羅拉直徑大，表面的中間部位上均勻密布有小吸風孔。這個部件即為ComforSpin®緊密紡系統的集聚羅拉(圖3—10、圖3—11)；
在管狀的集聚羅拉內，裝有可拆卸的吸風插件或組件。吸風插件上對應每個紡紗位置開有一個形狀特殊設計的吸風口，并通過管路與機器的負壓吸風系統或負壓源相連接。集聚纖維的負壓吸風氣流即由集聚羅拉內部吸風插件的負壓產生，并使氣流從外向內流人集聚羅拉，也即集聚羅拉具有負壓吸風作用。正是因為這種作用，有人因此稱其為吸風羅拉、抽吸輥、吸風輥等，但這種稱謂沒有體現出集聚羅拉更重要的纖維集聚功能和效果，負壓吸風只是完成這種集聚功能效果的手段之一。經主牽伸區后的纖維運行到集聚羅拉表面時，受到負壓吸風的作用而被吸附、集聚，收縮為成紗寬度，形成毛羽少、條干緊密的緊密紗。
集聚羅拉是ComforSpin®緊密紡細紗機的核心部分。它的位置設計在纖維集聚區的下部。集聚羅拉由兩個羅拉外圓周表面、內部吸風插件和位于兩吸風插件中間的殼體構成。其中，殼體與負壓吸風系統相連。集聚羅拉雖為殼體結構，但表面可承受很大的壓力而不變形。集聚羅拉采用特殊材料，用專門的加工方法制造，并經過了特定的表面工藝處理，使之不僅耐磨，而且可以防止纖維的粘附。集聚羅拉表面可制成普通弧面(圖3—10)，也可制成凹凸溝槽弧面(圖3—11)，以適應不同紡紗細度的選擇。凹凸溝槽弧面既可改善對纖維的握持效果，又可以進一步防止纖維
為了使吸風集中在一定寬度的集聚區域內，集聚羅拉內部裝有一個可拆卸的工程塑料吸風插件1(圖3—13)。該吸風插件1可夾持在羅拉殼體的后部，并與細紗機的吸風系統相連接，形成有負壓吸風的集聚羅拉，即在負壓作用下，氣流可從集聚羅拉外面流人其內。由于集聚羅拉取代了前羅拉，因而集聚羅拉就是具有負壓吸風的前羅拉，這是集聚羅拉這種類型吸風集聚機構的一大特征。

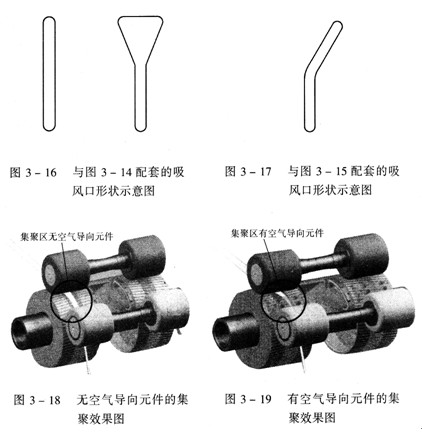

吸風插件1上開有一個由后向前逐漸變窄的楔形吸風口2。楔形吸風口2其上對應著集聚羅拉的吸風孔，其長度和須條與前羅拉接觸長度相適應，并與纖維輸出方向有一定偏斜度。帶斜向的楔形吸風口主要是為了有利于纖維的軸向回轉，并向紗軸靠攏，使纖維尾端緊貼于紗條上，減少浮游纖維和毛羽。吸風插件側面設有一個開口3，同時插件殼體4上方有一個蓋板5，其側面開有與吸風插件1側開口相通的另一開口6，從吸風插件1的吸風口2吸入的空氣通過蓋板5進入插件殼體4，并進一步流向吸風系統將空氣排出。當主牽伸區的纖維須條離開牽伸鉗口時，因負壓吸風的作用，須條馬上被吸附在集聚羅拉的吸風孔表面區域上，并通過吸風插件由寬變窄的楔形吸風口使纖維橫向集聚，包裹緊密，同時纖維須條被以集聚羅拉的表面速度輸送至輸出鉗口處，完成集聚過

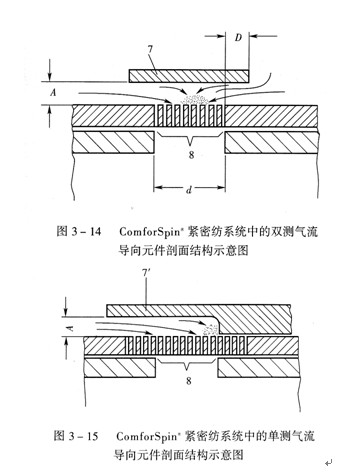

羅拉殼體、吸風插件、氣流導向元件等零件組成一個集聚羅拉整體，可獨立安裝或更換，也可根據加工纖維材料的不同，只更換不同吸風口的吸風插件。
集聚羅拉作為這種類型吸風集聚機構的核心關鍵件，兼有牽伸、吸風集聚、輸送纖維和阻捻四項功能，能保證纖維須條在一離開牽伸區時就立即受到負壓氣流的集聚作用，并在集聚過程中將集聚效應一直保持到阻捻或輸出鉗口之下，實現了集聚區內的全程集聚，集聚效果良好。集聚羅拉結構緊湊，集聚部件采用特殊材料，經特殊處理，使用壽命長，運行維護少，集聚
國內設計的集聚羅拉
國內設計的緊密紡系統著眼點多是緊密紡裝置要在普通環錠紡細紗機上加裝和恢復方便、加裝和運行成本低、維護簡便并且集聚效果好，對原機牽伸無影響的思路。結構簡單，加裝方便，容易做到，但同時要集聚效果好，對原機牽伸無影響，絕非易事，特別是集聚效果好。這種思路不適用于集聚羅拉集聚型緊密紡系統。但國內也不是沒有設計采用集聚羅拉吸風集聚結構的緊密紡裝置。

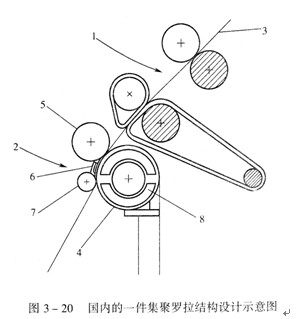

例如：國內名稱為“帶有緊密集紗裝置的環錠細紗機”的發明專利申請(專利申請號CN03143312.X)，設計了一種集聚羅拉型的吸風集聚機構(圖3—20)。其每個錠位都包括牽伸裝置1以及隨后的緊密集紗裝置2，其特征在于緊密集紗裝置2包括：表面帶有通氣孔的中空前羅拉4，安裝在中空前羅拉內腔一端且不旋轉的環狀抽氣夾套8，抵壓在中空前羅拉上的前羅拉5，在中空前羅拉的須條3輸出部位設置的弧形集聚壓板6和緊靠中空前羅拉的導向輪7。
該申請認為，現有技術的集紗裝置雖然不同程度地對克服成紗毛羽具有一定效果，但由于結構復雜、實施過程中的問題較多等原因，目前仍未有效解決上述問題。而該發明申請由于集紗裝置結構合理、簡單，不僅能有效地使成紗的毛羽少、強力高，而且實用性好，能徹底解決加捻三角區問題，使成紗質量得到根本的提高。
