錦綸是一種熱塑性纖維，主要品種有錦綸6和錦綸66。在錦綸的制造和加工過程中，溫度差異對錦綸的物理性質和染色性能有很大影響。目前，錦綸染色主要采用弱酸性染料和中性染料。前者與纖維之間的結合力是離子鍵、氫鍵和范德華力，因此與活性染料染色相比，其皂洗牢度和濕摩擦牢度較低。殼聚糖是一種資源豐富、安全無毒的新型綠色材料，對陰離子染料染色時具有明顯的增深作用。本課題研究殼聚糖在錦綸織物染色中的作用。
1試驗部分
1．1試驗材料和設備
1．1．1織物
錦綸6機織物。
1．1．2藥品
無水碳酸鈉(上海虹光化工廠)，食鹽(汕頭市光華化工廠)，冰醋酸(北京中聯化工試劑廠)，以上產品均為分析純；殼聚糖(脫乙酰度>90％，上海源聚生物科技有限公司)，平平加0(科萊恩公司)，白貓洗衣粉(上海白貓有限公司)，弱酸性紅EM一2B，弱酸性黃EM．R，弱酸性紅E—BNL(安徽鳳陽染化料有限公司)。
1．1．3儀器設備
DC—SF60O—PLUS測色配色儀(美國DatacolorIn—ternational公司)；SW一12AII型耐洗色牢度試驗機(溫州大榮紡織機械廠)；Y571L型染色摩擦色牢度儀，烘箱(山東萊州市電子儀器有限公司)；常溫常壓染色機，US304—8K軋車(天津萊恩科技公司)；恒溫水浴鍋(北京化玻聯醫療器械有限公司)；電子天平(上海分析儀器廠)。
1．2殼聚糖處理
用2％的醋酸溶液溶解殼聚糖，制備不同濃度的殼聚糖溶液，備用。
工藝流程:錦綸6一殼聚糖預處理一烘干一染色
1．3染色試驗
1．3．1工藝處方及條件
弱酸性染料／％(owf) 0．5
pH值(用醋酸調節) 4～6
浴比 40：1
1．3．2操作要求
染液升溫至40℃開始染色，然后逐步升溫至沸，續染30min，染畢，水洗，皂煮，水洗，烘干。
2結果與討論
2．1染料篩選
在錦綸纖維染色中，淺色常用分散染料，中深色用弱酸性染料，而深色以中性染料應用最多。弱酸性染料染色時，染浴的pH值一般為弱酸性或中性，最好采用分子量為400～500的單磺化染料，或者是分子量為800左右的二磺化偶氮染料。分子量過大，勻染性差；分子量過小，則濕牢度差。與羊毛染色相比，弱酸性染料對錦綸纖維的親和力較高，濕牢度也較好，但勻染性較差。
為了了解染料的上染性能，制定合理的工藝處方，采用三種弱酸性染料在相同的工藝條件下對錦綸6機織物進行染色，結果見表1。
.jpg)
由表1可知，上述三種染料對錦綸6織物的勻染性都很好，這可能與染料本身的結構有關。以下試驗采用弱酸性紅E—BNL。
2．2勻染劑對染色性能的影響

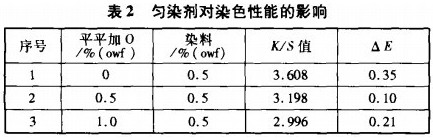

根據染色理論知識，弱酸性染料染錦綸時，陰離子型助劑的勻染效果最佳，因此，選用平平加O作勻染劑進行對比試驗，試驗結果見表2。
.jpg)
由表2可以看出：
(1)不加勻染劑時，色差AE已在允許范圍內，勻染效果很好；勻染劑的使用反而降低了織物的上染率，染色深度K／S值隨平平加O用量的增加而降低。
(2)勻染劑的作用在于封鎖末端氨基，從而控制始染，通過緩染作用達到勻染目的。由于試驗所選染料本身對錦綸6的親和力較小，織物的前處理也較徹底，勻染劑的加人阻止了染料在纖維上的吸附，使K／S值降
.jpg)

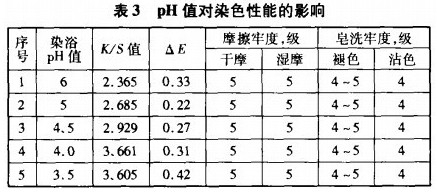

由表3可知，用弱酸性染料染錦綸6織物時，染浴pH值對染色效果的影響很大，pH值偏高，染料難以上染，得色淺；pH值偏低，得色深，但容易引起染色不均當pH值為4時，染色織物的K／S值、勻染性及各項牢度都好。所以，為了獲得良好的染色效果，必須合理控制染浴的pH值。
2．4殼聚糖處理對弱酸性染料染色性能的影響

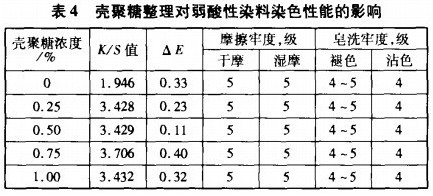

將錦綸6織物先用殼聚糖預處理，然后再用弱酸性紅E—BNL進行染色，測試其K／S值、△E，并且評定摩擦牢度和皂洗牢度。結果見表4。
由表4可知：
.jpg)
(1)殼聚糖處理對弱酸性染料染錦綸具有明顯的增深作用，經殼聚糖處理的織物的K／S值比未處理織物增加了約9O％，即K／S值由1．946增加到3．706；干、濕摩擦牢度都達到5級；皂洗牢度原樣褪色達4～5級，白布沾色4級。
(2)隨殼聚糖濃度的增加，染色深度K／S值先增加后降低。當殼聚糖濃度為0．75％時，K／S值最大；濃度大于0．75％時，K／S值反而下降。這是因為殼聚糖濃度過高時，溶液粘度很大，阻礙了染料向纖維內部遷移，從而造成染色深度K／S值下降。因此，殼聚糖處理濃度以0．75％為佳。
3結論
3．1用弱酸性染料染錦綸6織物時，染浴的pH值對染色效果的影響在諸因素中最為顯著。pH值高，染料難以上染，得色淺；pH值低，得色深，但容易引起染色不勻。所以，為了獲得良好的染色效果，必須合理控制染浴的pH值。當pH值為4時，染色織物的K／S值、勻染性及各項染色牢度都好。
3．2殼聚糖處理對弱酸性染料染錦綸具
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
