采用芳綸與阻燃粘膠以不同的混紡比進(jìn)行紡紗和織造，芳綸俚燃粘膠混紡織物既具有纖維素纖維吸濕透氣的功能，又具有芳綸纖維良好的難燃性[，兩者在性能上相互補(bǔ)充，目前得到了廣泛的應(yīng)用。芳綸佃燃粘膠混紡織物由于芳綸特殊的分子結(jié)構(gòu)使得混紡織物染色困難，隨著人類社會(huì)對(duì)環(huán)保和節(jié)能意識(shí)的增強(qiáng)，人們?cè)絹碓街匾晫?duì)環(huán)保、節(jié)能、高效產(chǎn)品的開發(fā)與研究。本文采用助染劑對(duì)混紡織物進(jìn)行預(yù)處理并進(jìn)行一浴法染色探討其染色工藝，取得了好的染色效果。
1實(shí)驗(yàn)
1．1材料
芳綸織物：30／2×32／254×4263無錫特種纖維廠；
阻燃粘膠纖維：2．78dtex×51mm山東海龍股份；
芳綸與粘膠混紡織物：50／5020。×2056×5066平紋無錫廠家。
1．2實(shí)驗(yàn)儀器
紅外線染色機(jī)一IR12P型(臺(tái)灣瑞比染色試機(jī)有限公司)、思維士電腦測(cè)色儀一SF300型(思維士顏色科技公司)、電子天平一BP221S型(德國塞多斯公司)、電子織物強(qiáng)力機(jī)一YG026A型(常州第二紡織機(jī)械廠)、耐洗牢度試驗(yàn)機(jī)SW一12A型(無錫紡織儀器廠)、摩擦牢度機(jī)一Y5718型(溫州紡織儀器廠)、差示掃描儀一SapphireDSC(美國TAWatersLLC儀器有限公司)。
1．3實(shí)驗(yàn)藥品
大愛尼克斯分散紅玉ETD(工業(yè)用．德國德司達(dá)股份有限公司)、汽巴活性紅B(天津市新美染料化工有限公司)、雷馬素KN型蘭(蘇州工業(yè)園區(qū)天時(shí)工貿(mào)有限公司)、汽巴活性黃(天津市新美染料化工有限公司)、助染劑A—NVP(化學(xué)純．JohnsonmatteyCompany)、助染劑A—TS(化學(xué)純．成都市科龍化學(xué)試劑廠)、HAc(化學(xué)純．西安化學(xué)試劑廠)、氫氧化鈉(化學(xué)純．天津化學(xué)試劑廠)、OP—lo(化學(xué)純．上海山浦化工有限公司)、30％過氧化氫(分析純．中外合資

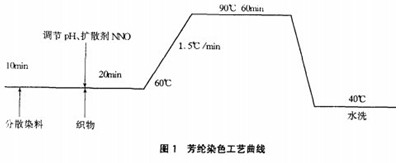

.jpg)
1．4．3．2阻燃粘膠纖維染色工藝
染色處方：
活性紅B X％(ovrf)
雷馬素KN藍(lán) Y％(owf)
活性黃 Z％(ow1)
NaCI(g／L) 40
無水碳酸鈉(g／L) 10
工藝流程：織物一染色一熱水洗一水洗一皂洗一水洗一烘干

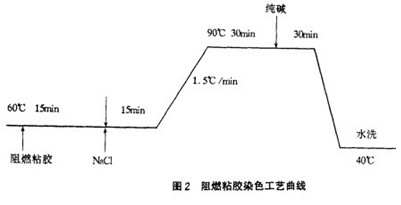

.jpg)
1．4．3．3芳綸儺燃粘膠混紡織物染色染色處方：
大艾尼克斯紅 X％(owf)
活性紅B Y％(owf)
雷馬素KN藍(lán) Z％(owf)
活性黃 L％(owf)
擴(kuò)散劑NNO(g／L) 10
NaCI(g／L) 40
無水碳酸鈉(g／L) 10
pH(t-IAc調(diào)節(jié)) 5．0-6．5
浴比

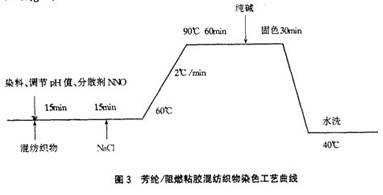

.jpg)
1．5性能測(cè)試
1．5．1織物耐洗色牢度
耐洗色牢度按照GB／T53921．3—1997標(biāo)準(zhǔn)測(cè)定。
1．5．2織物表觀深度(K／S值)的測(cè)定在思維士電腦測(cè)色儀測(cè)定。
1．5，3織物拉伸斷裂性能及撕破強(qiáng)力的測(cè)定
按照GB／T'3923．1—1997標(biāo)準(zhǔn)，在YG026A型電子織物強(qiáng)力儀上測(cè)定。
1．5．4織物的高溫色變測(cè)定
按照GA10—2002標(biāo)準(zhǔn)測(cè)定。
1．5．5織物耐摩擦牢度的測(cè)定
按照GB／T920—1997標(biāo)準(zhǔn)測(cè)定。
1．5．6織物阻燃性能的測(cè)定
根據(jù)CB5455—1985{紡織織物阻燃性能測(cè)定垂直法》的標(biāo)準(zhǔn)實(shí)驗(yàn)條件測(cè)試。在垂直法中，主要測(cè)陰燃時(shí)間、續(xù)燃時(shí)間及損毀長度這3個(gè)指標(biāo)。
1．5．7織物尺寸熱穩(wěn)定性能的測(cè)定
按照GB8628—88標(biāo)準(zhǔn)測(cè)定。
2結(jié)果與討論
2．1染料用量的確定
染料用量對(duì)染料上染織物是一個(gè)重要因素，不同染料用量對(duì)芳綸染色性能的影響如圖4所示。
.jpg)
從圖4可以看出，當(dāng)染料用量在5％以下時(shí)，K／S值是逐漸增大。當(dāng)染料用量大于5％時(shí)，K／s值變化幅度平緩。因?yàn)榉稚⑷玖先旧珪r(shí)，纖維上的染料濃度與染液中的染料濃度成正比關(guān)系，隨著染液濃度的增高而增高，直到飽和為止，即纖維上的染料濃度不再隨染液濃度的增加而增加3。而且直接影響到上染百分率。所以本實(shí)驗(yàn)確定染料用量為5％最佳。
2．2染色溫度

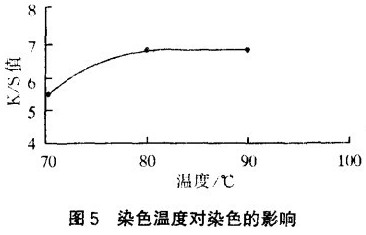

芳綸屬疏水性纖維，其玻璃化溫度比滌綸高得多，本實(shí)驗(yàn)通過自行復(fù)配助染劑降低芳綸的玻璃化溫度，使芳綸在低于100℃條件下能夠進(jìn)行染色，染色溫度對(duì)芳綸染色的影響如圖5所示。
.jpg)
由圖5可見，在8O℃～90℃時(shí)，染色K／S值趨于平緩。幾乎沒有變化，說明溫度在一定范圍(>90℃)內(nèi)

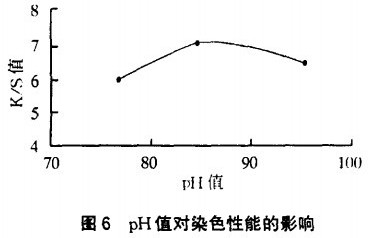

.jpg)
2．4擴(kuò)散劑NNO用量對(duì)染色K／S的影響
擴(kuò)散劑NNO其水溶液為棕褐色透明液體，具有優(yōu)良擴(kuò)散性和保護(hù)膠體性能，對(duì)蛋白質(zhì)及聚酰胺纖維有親和力，其用量一般是分散染料的1．5—2倍，分散染料染色時(shí)一般可在染浴中加入0．5～1．5g／L。
2．5固色劑(純堿)用量及加入時(shí)間的變化對(duì)染色K／S的影響
用活性染料染色后水洗時(shí)水解染料或未固著的染料難以充分洗除，同時(shí)水洗過程中也會(huì)不斷發(fā)生染料水解以及染料與纖維共價(jià)鍵斷裂，甚至在使用過程中還會(huì)進(jìn)一步發(fā)生水解和氫鍵斷裂，導(dǎo)致染色牢度很差。當(dāng)添加固色劑處理，降低了染料的水溶性，提高了織物色牢度；在加入固色劑過程中可選用分步加入的方法，以保證固色劑的充分發(fā)揮，到達(dá)均勻染色、固色及修正色光。一般用量在10~40g／L。
2．6NaCl用量的變化對(duì)染色K／S的影響
NaCL是一種中性電解質(zhì)，活性染料的直接性一般較低，通常在吸附浴和固色浴中都需要加入一定量的中性電解質(zhì)，可提高染料的上染百分率。NaCL的用量一般為20~60g／L。
3染色產(chǎn)品物理性能測(cè)

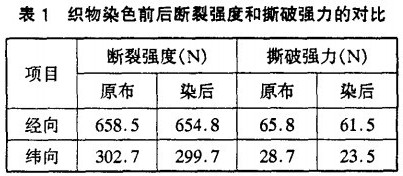

.jpg)
從表1可以看出，芳綸偶燃粘膠混紡織物經(jīng)助染劑預(yù)處理染色后，它的斷裂強(qiáng)度和撕破強(qiáng)力的變化很小，說明芳綸偶燃粘膠混紡織物助染劑處理染色后的阻燃粘膠纖維受到的損傷很小。
3．2各項(xiàng)牢度

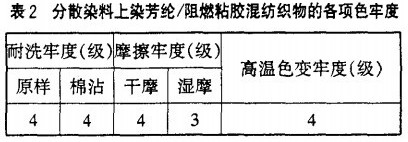

分散染料上染芳綸佃燃粘膠混紡織物的各項(xiàng)牢度見表2。
.jpg)
從表2中可以看出，芳綸偶燃粘膠混紡織物的各項(xiàng)牢度指標(biāo)可以達(dá)到GB要求。
3．3阻燃性能

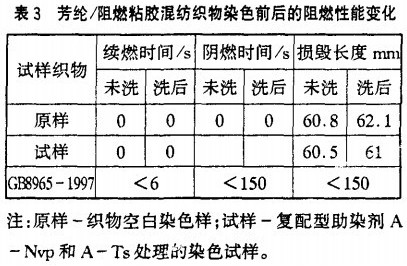

參照GB5455—85紡織織物燃燒性垂直燃燒法最后測(cè)得結(jié)果見表3
.jpg)
從表3的數(shù)據(jù)可以看出助染劑預(yù)處理后的芳綸偶燃粘膠混紡織物經(jīng)分散／活性染料一浴法染色后，陰燃時(shí)間、續(xù)燃時(shí)間和損毀長度都低于GB規(guī)定，說明芳綸偶燃粘膠t昆紡織物經(jīng)分散／活性染料高溫染色后粘膠纖維的阻燃性基本沒有損壞。
4結(jié)論
4．1本實(shí)驗(yàn)最后確定芳綸／阻燃粘膠混紡織物的最佳染色工藝為：分散染料5％(owf)，活性紅B汽巴4％(owf)，雷馬素KN型蘭1．2％(owf)，活性黃汽巴0．5％(owf)，分散劑NNO1％g／L，氯化鈉60g／L，碳酸鈉15g／L，浴比1：30，芳綸染色pH5～6，活性染料固色pH10~11，染色溫度90℃，染色時(shí)間60min，固色溫度90℃，固色時(shí)間30min。
4．2芳綸俚燃粘膠混紡織物經(jīng)分散／活性染料染色后，各項(xiàng)色牢度和阻燃性基本達(dá)到要求。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
