1 前言
竹纖維素是從竹子中提取出的并采用蒸煮等物理方法加工制作而成的新型纖維,竹纖維與棉纖維在化學結構上,同屬于纖維素纖維,染料上染機理相同,所以兩者在選用染料種類方面可以選用同一種棉用染料上染,但竹纖維與棉纖維相比竹纖維上染較慢,故必須對染料進行篩選。但由于混紡紗線里又含有滌纖維,而且滌綸大分子無側鏈,大分子間排列緊密,纖維的結晶度高,使得染料很難上染,染色時必須在高溫條件下進行,其染色溫度遠高于活性染料和還原染料的適宜染色溫度,因此在染色時需選擇耐堿性分散染料和耐高溫活性染料或還原染料以適當的染色溫度來解決分散染料、活性染料或還原染料同浴染色的矛盾從而使上染的紗線獲得較好的得色量和牢度。
本文采用分散/活性二浴法,通過篩選不同的分散和活性染料,選擇出配伍性能相近,勻染性、重現性較好及各項色牢度相近的染料。為了保證混紡紗線獲得均色效果,經過前期大量的篩選實驗,選擇了分散橙S-4RL和活性橙KE-R作為本文中研究滌/竹/棉混紡紗線的染色工藝使用染料。
2 實驗材料及設備
2.1 試驗材料
14.5tex(40英支)滌/竹/棉(40/40/20)混紡紗線(由江蘇鹽城眾想集團有限公司提供)
2.2 染化藥劑
分散橙S-4RL、活性橙KE-R、自制堿劑、皂洗液、元明粉、純堿(分析純,宜興第二化學試劑廠)、醋酸、保險粉、燒堿、30%雙氧水、精練劑、穩定劑、滲透劑、勻染劑等。(以上均為工業品等級)
2.3 儀器及設備
HHS-4型電熱恒溫水浴鍋(上海天平儀器廠)、IR-24SM型瑞比最新紅外線試色機(瑞比染色試機有限公司)、YG(B)021D電子單紗強力機(溫州大榮紡織儀器廠)、JA2003電子天平(上海精密科學儀器有限公司)、JPT-2型架盤天平(江蘇常熟衡器廠)、721分光光度計(上海精密科學儀器有限公司)、摩擦牢度實驗儀、SW-24A型耐洗色牢度試驗機(無錫

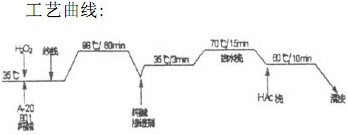

3.2 染色工藝:(滌/竹/棉分散/活性二浴法染色)

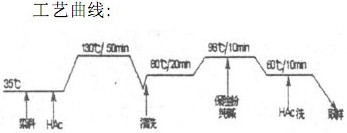

3.2.1 滌/竹/棉二浴法(分散橙S-4RL染滌綸

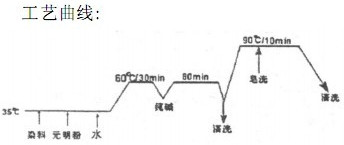

3.2.2 滌/竹/棉二浴法(活性橙KE-R染竹/棉)
3.3 測試方法
3.3.1 單紗強力的測定
取染色前和染色后的滌/竹/棉混紡紗線,在標準大氣條件下放置8h以上。在YC(B)021D-5型電子單紗強力機上分別測定30組紗線的斷裂強力和伸長率,取其平均值。
3.3.2 染色牢度的測定
染色牢度的標準按灰色樣卡的標準評定。
4 分析與討論

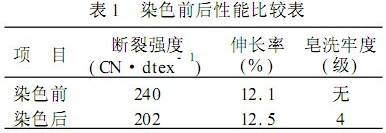

分散染料是一類分子比較小,結構上不帶水溶性基團的染料,分散染料對化學纖維中的滌綸有良好的親和力,竹纖維與棉纖維在化學結構上同屬纖維素纖維,染料上染機理是相同的,但由于竹纖維屬于多孔異形纖維,與棉纖維存在差異,上染率稍低,與棉纖維相比上染較慢,故我們必須選擇上染曲線相同,提升力一致,且固色溫度和時間相差不大的染料,分散橙S-4RL和活性橙KE-R是我們經過大量實驗后所選的一組染料,并對染色后的性能與原紗進行了比較。如下表1。
滌/竹/棉分散/活性二浴法染色后,紗線的斷裂強度下降,伸長率增加。由于染色后纖維中的結晶區降低,無定形區增多,而纖維的強度取決于大分子的聚合度和結晶度以及其形態特征,結晶度愈高,強度愈大,聚合度越大,強度也越大;而伸長率取決于結晶度和取向度,結晶度越低,無定形區越多,取向度愈小,斷裂伸長越高。
5 結論
5.1 為了提高紗線的白度和染色后獲得鮮艷色澤,對紗線染色前采用前處理來改善其性能以達到染色加工中的各項要求。
5.2
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
