目前,對化學鍍銅的研究在施鍍工藝、鍍層結構與性能、影響鍍層性能因素以及鍍件應用領域等方面,都取得了可喜的成果。如果能對性能優良的鍍層著上黃、紅、桃紅、綠等顏色必將提高其裝飾性,拓寬應用領域。有研究人員通過不同的處理方法對鍍銅層進行著色研究,但有關織物化學鍍銅多彩化的研究基本還處于探索階段,一些著色工藝和配方還未公開,機理性研究也很少涉及。本文是在前人研究的基礎上,采用化學染色法(采用金屬絡合染料)和化學浸漬發色法對化學鍍銅滌綸織物進行處理,基本實現了化學鍍銅織物著色。
1 實驗
1.1 實驗材料
織物:選用滌綸平紋織物,經、緯紗線密度為8tex×8tex經、緯紗密度為380根×310根/10cm。化學試劑:硫酸銅,硫酸鎳,次磷酸鈉,檸檬酸鈉,硼酸,鹽酸等(均為分析純);著色試劑為金屬絡合染料黃色Yellow2212D、黑色Black2552D和紫紅色Red21222D(溫州翔宏有限公司提供)。
1.2 滌綸織物化學鍍銅著色
1.2.1工藝流程
滌綸織物化學鍍銅著色工藝流程為:粗化→水洗→敏化、活化→水洗→解膠→水洗→還原處理→水洗→化學鍍銅→水洗→烘干→著色→焙烘→水洗→烘干滌綸織物化學鍍銅發色工藝流程為:粗化→水洗→敏化、活化→水洗→解膠→水洗→還原處理→水洗→化學鍍銅→水洗→烘干→發色→焙烘→水洗→烘干
1.2.2鍍液、著色及發色液配方
化學鍍銅液配方:硫酸銅20g/L,次磷酸鈉75g/L,檸檬酸鈉32g/L,硼酸35g/L,硫酸鎳8g/L,溫度80℃,p
2 結果與討論
2.1 SEM分析

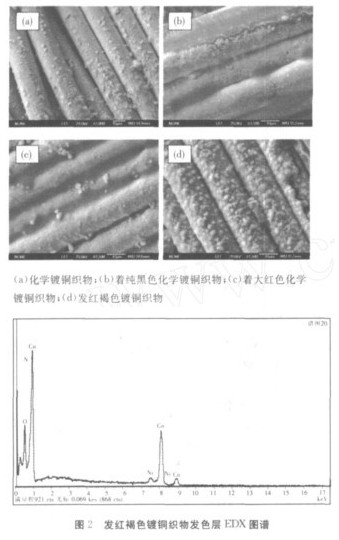

圖1中(a)、(b)、(c)、(d)分別是化學鍍銅織物、著純黑色化學鍍銅織物、著大紅色化學鍍銅織物、發紅褐色鍍銅織物的SEM圖片。可以看出,常規化學鍍銅層表面均分布著一些細小的凸起顆粒,鍍銅層表面還粘附有一些未反應完成的殘留絮狀物(鍍后織物未進行洗滌)。而著色織物(用金屬絡合染料進行著色)表面基本為一層膠狀物所覆蓋,鍍層無法看清,但纖維輪廓尚清晰可見,鍍層致密性較好。著色試劑僅僅是機械性地附著在鍍層表面,發生化學反應的可能性很小,具體原因有待進一步研究。發紅褐色化學鍍銅織物(采用化學浸漬發色法)表面比較粗糙,纖維表面包覆了一層較大的顆粒,鍍層致密性較差。
.jpg)
.jpg)
2.2 EDX分析
圖2是發紅褐色鍍銅織物的EDX能譜圖。可以看出,發色
3 結論
(1)使用金屬絡合染料可以對化學鍍銅織物進行著色,從而拓寬了化學鍍銅織物的應用范圍。著色試劑僅是機械性地附著在鍍層表面,發生化學反應的可能性不大。
(2)著色織物的摩擦色牢度基本能夠滿足使用要求。
(3)化學鍍銅織物經過化學浸漬發色處理,可以得到紅褐色、黃褐色、藍色、黑色等不同顏色的鍍層。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
