Elite緊密紡牽伸上羅拉裝置結構特點
王潔
(經緯紡織機械股份有限公司榆次分公司，山西榆次030601)
摘要：介紹了緒森公司(SUESSEN)Elite緊密紡系統的牽伸上羅拉的結構，分析其組成零件的結構及技術要點、軸承的游隙指標及潤滑技術，闡述了緊密紡裝置國產化的必要性、可行性。
關鍵詞：緊密紡；上羅拉軸承；游隙；潤滑
0前言
根據2001烏斯特公報數據，其中對紡剩14．6tex成紗指標水平統計表明環錠紡5％水平與緊密紡95％水平相當，緊密紡紗線的優勢非常顯著。這也是緊密紡成為我國紡織界追逐熱點的重要因素。經緯股份公司與緒森公司于2004年6月8日正式達成緊密紡合作協議，率先推動緊密紡國產化的發展：以下簡要介紹經緯合作開發緒森公司Elite緊密紡裝置牽伸上羅拉部件的經驗，以饗讀者并做交流。
1結構淺析

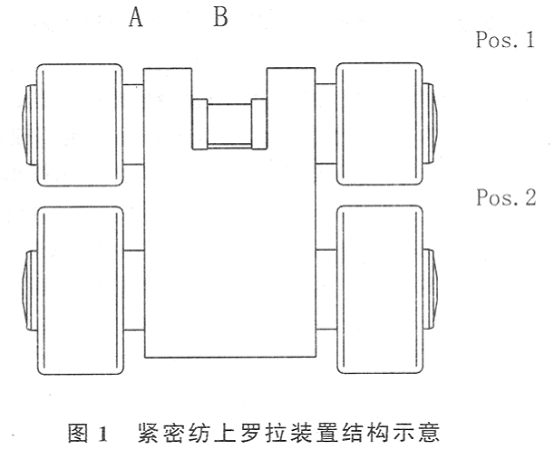

如圖1所示，緊密紡牽伸上羅拉部件由上、下兩殼體固定聯接兩列牽伸上羅拉Pos．1、Pos．2及齒輪傳動機構，上羅拉Pos．2由上羅拉Pos．1通過齒輪傳動旋轉。緊密紡牽伸上羅拉部件是整套緊密紡裝置中最精密的部件之一，各組成零件的精度要求極高，下面分別進行探討。
1．1聯接殼體A由原來的一件改為上、下殼體兩件，由原“敞開式”改進為“密封式”。一是將齒輪傳動副全部密封于其中，減輕’了齒輪清潔維護工作；二是間接與軸上的定位圈B和齒輪形成迷宮式密封，替代了軸承內的密封件，以提高軸承的密封性能。
1．2Pos．2上羅拉膠輥外徑較改進前增大很多，能完全遮蓋異型管吸風口，有利于保護紗線經過吸風口的集聚效果。
1．3齒輪傳動副由兩傳動齒輪及一過橋齒輪組成，各齒輪原為同等大小，現改進為變位齒輪：一是仍然保證Pos．2膠輥：直徑加大后的牽伸比；二是延長齒輪
鋼齒輪的尺寸精度要求雖然不高，但齒面粗糙度要求很高，是平穩運轉、降低磨損、提高使用壽命的關鍵性指標。需經過特殊表面拋光處理，且要考慮成本，此為加工難點之一。
1．4緊密紡牽伸上羅拉部件中的膠輥選用鋁襯套表面不處理膠輥，膠輥表面粗糙度較常規增大，且表面粗糙度不勻率要求顯著提高。
經過集聚的纖維動摩擦系數大，膠輥表面粗糙度增大更有利于對紗線的握持、改善條干。光潔紗更宜顯露紗線粗、細結等瑕疵，膠輥表面粗糙度的不勻率是影響紗線質量的關鍵因素之一；因此，提高表面粗糙度均勻率是膠輥制作的難點之一。而選用鋁襯套表面不處理膠輥是因其綜合分散度高、小套差和“無”套差、內應力小，即利于表面粗糙度均勻率提高。
緊密紡牽伸上羅拉部件中軸承外圈外徑精度要求更高，使得外圈與膠輥套差趨于一致，利于進一步減小套壓時產生的內應力、表面粗糙度均勻率提高、控制壓套后外圈內孔的收縮量。
該裝置傳動平穩、勻速率、等摩擦是其關鍵技術指標，國內已開發出多種類似的裝置，但因達不到該裝置的具體精度不能稱其為緊密紡。
2軸承游隙
細紗上羅拉軸承“游隙”是細紗紡紗廠與細紗機制造商探討的焦點問題。國內廣大紡紗廠普遍認為上羅拉軸承“游隙”(俗稱“曠量”)是影響紗條不勻及產生機械波的主要原因。尤其是紡紗廠丁腈膠輥制作間將“游隙”作為判斷軸承質量的一項重要的指標；因此，一些軸承生產廠家利用這點誘導紡紗廠盲目認為“小游隙”甚至“無手感”游隙的上羅拉軸承即是質量好的軸承。
緊密紡牽伸上羅拉部件中的
就此問題我們作了多次隨機抽樣及選壓配試驗，驗證游隙收縮量，結論為軸承徑向游隙減小到0．006mm時，即出現軸承轉動不靈活的現象；軸承外圈內孔滾道處直徑方向最大出現0．006mm的收縮；因此，為保證軸承的正常使用，徑向游隙不得小于0．006mm，而該徑向游隙已有明顯的手感，更進一步證明“無手感”游隙的觀點是不合理的。
3軸承的終身潤滑
在2004年6月“新型紡紗機械和工藝技術研討交流會”上，無錫一棉的周曄君副廠長代表用戶對紡機制造商提出了關于上羅拉軸承的維護保養問題，膠輥房每次重新清洗、加油，工序復雜，尤其最后清理非常麻煩，清理效果不好則紡紗時會粘紗線，影響成紗質量且易損傷軸承。
JW-SUESSEN制造的Elite緊密紡牽伸上羅拉裝置具有“免維護”功能。由于Elite緊密紡系統的牽伸上羅拉部件結構設計緊湊，“免維護”排除了軸承的加油、清洗等維護保養復雜的問題。這套裝置的“免維護”手段除在密封結構上保證了長效清潔的可靠性，更重要的是選用了終生潤滑脂。JW-SUESSEN在上羅拉軸承中添加的特種終生潤滑脂，其免維護周期約能延長至6萬工作小時，可以說做到上羅拉軸承終生免維護。
4國產化的必要性、可行性
進口緊密紡
緊密紡牽仲上羅拉裝置是整套緊密紡裝置中最精密的部件之一，尚有國產化的能力，其它部件更加具備這種能力；因此，緊密紡裝置應走國產化的道路，大幅降低成本，加速普及緊密紡技術，推動我國紡織行業的進步。
