喂棉機構的分析
精梳機的喂棉部分包括承卷羅拉、給棉羅拉及其傳動機構。其作用是在每一個工作循環中喂給一定長度的棉層，供錫林梳理。
（一）喂棉機構
1、承卷羅拉
承卷羅拉有兩種回轉方式：一是間歇回轉式，如A201系列精梳機；采用此種方式喂棉，高速時承卷羅拉的沖擊大，且給棉量難以控制。二是連續回轉式，如SXF1269A型精梳機；此種方式適應精梳機的高速運轉。
SXF1269A型精梳機的承卷羅拉傳動機構如圖4-4-1所示。主傳動油箱中的副軸通過過橋輪系和喂棉調節輪系Z，以鏈條傳動承卷羅拉慢速回轉退解棉層。由于承卷羅拉連續回轉，當給棉羅拉不給棉時，承卷羅拉仍在喂給，加之給棉羅拉隨鉗板擺動，從而引起棉層張力呈周期性的波動，為了穩定棉層張力，SXF1269A型精梳機的承卷羅拉與給棉羅拉之間裝有一只偏心張力軸2，如圖4-4-2所示。偏心張力軸由鉗板擺軸傳動。偏心輥大半徑轉向棉層，使承卷羅拉3輸出的棉層因輸送距離增加而被“貯存”起來，當給棉羅拉4給棉時，偏心輥小半徑轉向棉層，棉層因輸送距離縮短而被“釋放”出來，從而補償了因連續喂棉和鉗板擺動引起的棉層長度變化，使棉層張力穩定。當給棉方式不同時，偏心張力軸支座6上的螺釘5處于水平位置時所對應的分度值不同，前進給棉為13分度，后退給棉為15分度。
圖4-4-1SXF1269A型精梳機的承卷羅拉傳動機構

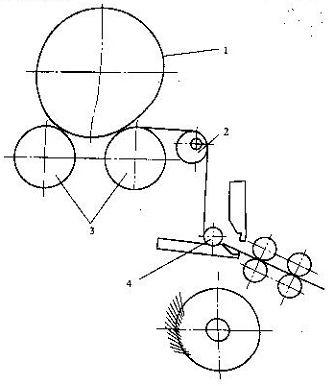

圖4-4-2 SXF1269A型精梳機棉層張力補償裝置
由圖4-4-1可求得每鉗次承承卷羅拉的喂棉長度L1為：
4-1-1
式中：Z為給棉羅拉至承卷羅拉間的張力牽伸變換齒輪齒數，在S
2、給棉羅拉
SXF1269A等新型精梳機均采用單給棉羅拉機構，與雙給棉羅拉機構相比，對須叢的抬頭、棉網的分離接合及精梳機的高速有利。在新型精梳機上，有兩種給棉方式；一種是鉗板在前擺過程中給棉，稱為前進給棉；另一種是后擺過程中給棉，稱為后退給棉。精梳機的給棉方式不同，則給棉機構亦不同。
SXF1269A型精梳機配有前進給棉機構(見圖4-4-3)和后退給棉機構(見圖4-4-4)供選用，以適應各種精梳產品的不同質量要求和落棉控制。采用前進給棉機構，當鉗板前進時上鉗板逐漸開啟，帶動裝于上鉗板上的棘爪將固裝于給棉羅拉軸端的給棉棘輪Z2拉過一牙，使給棉羅拉轉過一定角度而產生給棉動作；當給棉羅拉隨鉗板后擺時，棘爪在棘輪上滑過，不產生給棉動作。如果采用后退給棉，可換上后退給棉機構，如果4-4-4所示；當鉗板后退時上鉗板逐漸閉合，帶動裝于上鉗板上的棘爪將固裝于給棉羅拉軸端的給棉棘輪Z2撐過一牙，使給棉羅拉轉過一定角度而產生給棉動作；當給棉羅拉隨鉗板前擺鉗口打開時，棘爪在棘輪上滑過，不產生給棉動作。
圖4-4-3前進給棉機構 圖4-4-4后退給棉機構
精梳機每鉗次的給棉長度A可根據給棉棘輪齒數Z2及給棉羅拉直徑利用下式計算：
&#
當給棉方式及給棉棘輪齒數Z2不同，計算得到的給棉長度A、給棉羅拉至承卷羅拉間的張力牽伸倍數E1見表4-4-1。
表4-4-1SXF1269A型精梳機給棉長度與張力牽伸
Z |
Z2 |
L1 |
A |
張力牽伸e1 |
44 |
16 |
5.39 |
5.9 |
1.09 |
45 |
16 |
5.28 |
5.9 |
1.12 |
49 |
18 |
4.85 |
5.2 |
1.08 |
50 |
18 |
4.75 |
5.2 |
1.10 |
51 |
18 |
4.64 |
5.2 |
1.12 |
55 |
20 |
4.31 |
4.7 |
1.09 |
56 |
20 |
4.23 |
4.7 |
1.11 |
