鉗持部分之鉗板機構
精梳機的鉗板部分包括鉗板擺軸傳動機構、鉗板傳動機構、鉗板加壓機構及上、下鉗板等。它們的作用是鉗持棉叢供錫林梳理，并將梳理過的須叢送向分離鉗口，以實現新棉叢與舊棉網的接合。
鉗板機構：
1、鉗板擺軸的傳動機構
SXF1269A型精梳機鉗板擺軸的運動來源于錫林軸，其傳動機構如圖4-4-9所示。在錫林軸1上固裝有法蘭盤2，在離錫林軸中心70mm處裝有滑套3，鉗板擺軸5上固裝有L形滑桿4，滑桿的中心偏離鉗板擺軸中心38mm，且滑桿套在滑套內。當錫林軸帶動法蘭盤轉過一周時，通過滑套帶動滑桿和鉗板擺軸往復擺動一次。
2、鉗板擺動機構
SXF1269A型精梳機的鉗板擺動機構如圖4-4-10所示。下鉗板3固裝于下鉗板座4上，鉗板后擺臂5固裝于鉗板擺軸6上，鉗板前擺臂2以錫林軸1為支點，它們組成以鉗板擺軸和錫林軸為固定支點的四連桿機構。當鉗板擺軸作正、反向擺動時，通過擺臂和下鉗板座使鉗板作前后擺動。由于鉗板擺動的支點在錫林的中心，故稱之為中支點式擺動鉗板機構。
3、鉗板開閉口及加壓機構
SXF1269A型精梳機的鉗板開閉口及加壓機構如圖4-4-10所示，上鉗板架7鉸接于下鉗板座4上，其上固裝有上鉗板8。張力軸12上裝有偏心輪11，導桿10上裝有鉗板鉗口加壓彈簧9，導桿下端與上鉗板架7鉸接，上端則裝于偏心輪上的軸套上。當鉗板擺軸6逆時針回轉時，鉗板前擺，同時由鉗板擺軸傳動的張力軸12也作逆時針方向轉動，再加上導桿10的牽吊，使上鉗板8逐漸開口；而當鉗板擺軸6作順時針方向轉動時，鉗板后退，張力軸也作順時針回轉，在導桿和下鉗板座的共同作用下，上鉗板逐漸閉口。鉗板閉口后，下鉗板繼續后退，導桿中的彈簧受壓使導桿縮短而對鉗板鉗口施加壓力，以便鉗板能有效地
圖4-4-9SXF1269A型精梳機的鉗板擺軸傳動機構
圖4-4-10SXF1269A型精梳機的鉗板傳動機構
4、鉗板的鉗唇結構
上、下鉗板鉗唇結構應滿足以下要求：（1）鉗唇的結構應滿足對棉叢良好握持的要求。在錫林梳理時，鉗板上、下鉗唇應牢固地握持棉層，以防止長纖維被錫林抓走。如圖4-4-11所示，目前精梳機鉗板鉗唇對棉層的握持有兩種形式，一種是一點握持（或稱單線握持），如國產A201系列精梳機。另一種是兩點握持（或稱雙線握持），如國產SXF1269A型精梳機。采用兩點握持，鉗唇對棉叢的握持更加牢固可靠。例如當棉卷出現橫向不勻時，一個握持點握持不足時，另一個握持點可充分發揮作用。因此兩點握持優于一點握持。（2）上、下鉗唇的幾何形狀應滿足錫林對棉叢充分梳理的要求。為使錫林梳針能順利地刺入棉叢梳理，在開始梳理時，應防止棉叢的上翹，否則后排梳針就很難發揮梳理作用。因此在鉗板閉合時，上、下鉗唇的幾何形狀應使棉叢的彎曲方向正對錫林針齒。由于國產SXF1269A型精梳機下鉗板鉗唇的下部切去了腰長為1.5mm的等腰三角形，如圖4-4-11所示，當鉗板閉合時，由于上鉗板的下壓作用，使棉叢的彎曲方向正對錫林針齒，能滿足錫林對棉叢充分梳理的要求。(3)鉗唇的結構應使鉗板握持棉叢的死隙長度（即鉗板鉗口至錫林針齒間的棉叢長度）盡可能短。上、下鉗板的鉗唇結構決定了受梳棉叢的死隙長度，從而影響錫林針齒對棉叢梳理長度和梳理效果。

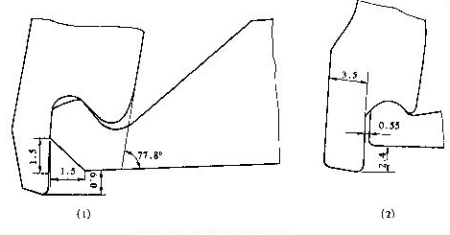

圖4-4-11精梳機鉗唇結構圖
