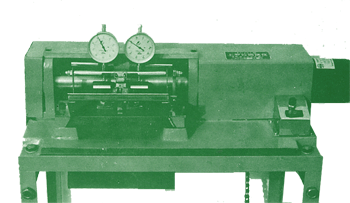

一、機器圖片（如圖）

二、產品的用途（適用￠22-￠55范圍內的膠輥）
　　本機適于對各種系列的粗、細紗皮輥，并條皮輥套丁氰后的滾壓，使丁氰管包覆皮輥殼表面接觸良好，應力均勻。

三、主要規格
1、壓力0.5-2.5MPa
2、滾壓時間0-30秒
3、壓輥幅度500毫米
4、壓輥轉速337轉/分
5、上壓輥抬起高度100毫米
6、電機：功率1.5瓦，轉速1400轉/分Y90L-4
7、液壓泵：流量20升/分，工作壓力 2.5MPaCB-B20
8、液壓油：20#機油
9、外形尺寸：長×寬×高=850×550×1160毫米3
10、凈重：400公斤

四、機器結構
　　本機為半自動型液壓加壓方式，采用一個電機兩軸伸的傳動方式：一端帶動油泵----使油缸實現往覆運動，一端帶動皮帶輪----使壓輥傳動。

五、機器的操作運轉
　　接通電源，按開機按鈕，再按滾壓按鈕，工作停止時按停機按鈕，切斷電源。滾壓壓力0.5-2.5MPa、滾壓時間0-30秒均可調節。
　�。�1）調節壓力時：打開柜門，打閉壓力表開關，扭動溢流閥，觀察壓力表的指針，調到所需的滾壓壓力為止。
　　（2）調節時間時：打開電器箱門，扭動半導體時間機電器。調到所需的滾壓時間為止。
　　另外：a.當滾壓不同皮輥的外徑相差較大時（5毫米以上）需隨之調節，用搬手擰動活塞桿，調到所需位置為止。
　　　　　b.上壓輥在接近，脫離皮輥瞬間都有調速裝置，這樣壓輥落下時，對皮輥沒有沖擊力，壓輥抬起時能消除瞬間的應力集中，扭動兩個單向節流閥即可達到所需的接近和脫離速度。
　　　　　c.調節張緊輪的位置可使皮帶張緊。
　　　　　d.第一次開機滾壓皮輥時，需將上、下壓輥的距離調的大些（扭動活塞桿）以免皮脫出后壓輥與皮輥鐵殼直接接觸，使零件損壞。

六、機器的維護保養
　　每次工作前、后擦拭工作臺、壓輥，檢查齒輪工作處情況及時注入潤滑油，以免零件磨損。另外應一年更換一次液壓油。
