1．引言
離心脫水機廣泛用于紡織業的染整、洗水、織造，賓館旅游業水洗物料的脫水，以及陶瓷化工、選礦等場合。脫水機工作原理：當電機轉軸旋轉時，帶水的紡織物在錐體轉筒內，在離心力的作用下，紡織物的水甩向轉筒的外壁，從轉筒壁上的排水孔向底盤從地下排水道排掉，達到脫水的目的。采用變頻控制的離心脫水機具有以下技術特點：容量大、脫水率高、能耗低，設備壽命長、可靠性高等特點；
2．變頻控制系統
變頻器選用SINE313離心脫水機專用開環矢量控制變頻器，該機型是我公司是針對大慣量離心脫水機的要求量身設計、自主研發的新一代開環矢量控制變頻器，具有以下特點：
1．開環矢量控制，0.5HZ時150%額定轉距輸出，低頻轉距大。
2．啟動時，自動跟蹤捕捉脫水缸的旋轉速度，保證離心脫水機平滑無沖擊啟動；
3．加速時，輸出額定功率，使脫水缸以最快和最穩的方式運行至正常脫水速度。正常脫水時，以恒定轉速運行；
4．停車時，輸出額定制動轉矩，脫水機快速平穩停車；
5.電網停電自動停車。電網停電時，將正在旋轉的大慣量脫水機的動能回饋至變頻器，變頻器同時將轉化的能量供脫水機停車，避免因供電電網停電，脫水機自由停車造成長時間運轉；
由于離心脫水機屬于大慣量負載，必須在變頻器上配置制動單元制動電阻才能滿足系統要求。
3．系統配置及參數設定
控制回路輸入端子中，RUN端子為正轉運行端子，F(xiàn)/R端子為反轉運行端子，X3端子定義為多段速1（正常脫水速度），X4端子定義為多段速2（下料、取料速度），X5端子定義為加減速時間2（下料、取料加減速時間），X6端子定義為故障復位端子。EA、EB、EC為變頻器故障輸出繼電器觸點。
SINE313-018~SINE313-030接線示意圖
SINE313-5R5~SINE313-015接線示意圖（內置制動單元，可直接連接制動電阻）
4．電氣控制圖說明：
1． S1：低速下料按鈕；R1低速下料繼電器；
2． S2：正常脫水按鈕；R2正常脫水繼電器；
3． S3：反轉取料按鈕；R3反轉取料繼電器；
4． ST：停車按鈕，脫水機停車；
5． S4：故障復位按鈕，清除變頻器偶然故障；
6．EA-EC為變頻器故障繼電器輸出的常開觸點，EB-EC故障繼電器輸出的常閉觸點；

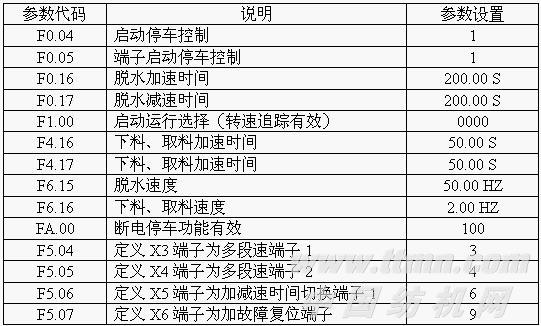

5．參數設置
