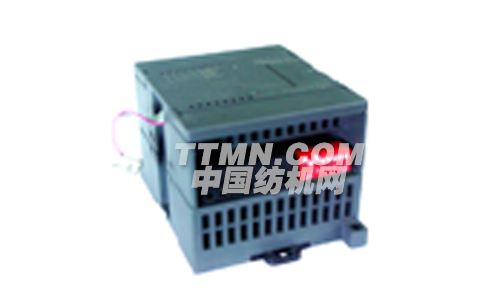

EM231-7WA單路高精度稱重模塊
發布時間：2015-03-27
1路傳感器信號輸入，采樣率50Hz，6VDC激勵電源輸出，隔離型16位精度；
EM231-7WA稱重模塊可以?huà)旖佑贑TSC-200系列的CPU之后，應用
概覽：
詳細說明：
|
名稱 |
EM231-7WA單路高精度稱重模塊 |
|
規格參數 |
TrustPLC CTSC-200 系列稱重模塊EM231 7WA，1路傳感器信號輸入，采樣率50Hz，6VDC激勵電源輸出，隔離型16位精度 |
|
訂貨號 |
CTS7 231-7WA32 |
功能特性：
|
訂貨號 |
CTS7 231-7WA32 |
|
|
通道數 |
1 |
|
|
采樣頻率 |
50Hz |
|
|
內部分辨率 |
65535（16bit） |
|
|
重量值數據格式 |
2字節 |
|
|
來自CPU總線的電源 |
||
|
來自CPU總線的電流消耗5V |
典型 <140 mA |
|
|
24 V電源 |
||
|
額定電壓 |
DC 24 V |
|
|
電壓范圍 |
DC 20.4～28.8V |
|
|
最大電流損耗 |
100mA |
|
|
典型功耗 |
5W |
|
|
LED診斷 |
||
|
LED指示燈 |
+24VDC：亮 = 24VDC供電正常，滅 = 無24VDC供電； SF：閃爍 = 傳感器斷線，滅 = 無錯； |
|
|
可配置濾波器 |
||
|
低通濾波器的極限頻率 |
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz |
|
|
平均值濾波器 |
0~255 |
|
|
隔離特性 |
||
|
現場至邏輯 |
500VAC |
|
|
現場至24VDC |
500VAC |
|
|
24V到邏輯 |
500VAC |
|
|
共模抑制 |
>120dB@120VAC |
|
|
干擾抑制 |
||
|
噪聲抑制 |
85db@50Hz/60Hz |
|
|
稱重傳感器的連接 |
||
|
連接 |
采用4線或6線技術的全橋應變儀 |
|
|
滿量程誤差極限（溫度為20℃±10℃時） |
≤0.01% |
|
|
靈敏度溫度系數 |
≤±20ppm/K v. E |
|
|
零點溫度系數 |
≤±0.1uV/K |
|
|
線性誤差 |
≤0.01%FS |
|
|
靈敏度 |
1mV/V 2mV/V 4mV/V |
|
|
到傳感器的導線長度 |
最大500米 備注：當電纜規格滿足導體電阻最大值小于30Ω/km時，適用的最大距離是500m。 |
|
|
稱重傳感器電源 電壓 電流（最大） |
典型DC 6V 150mA |
|
|
允許的稱重傳感器電阻值 無防爆接口 有防爆接口 |
＞40Ω，＜4010Ω ＞87Ω，＜4010Ω |
|
|
共模抑制CMRR@50/60Hz |
典型80dB |
|
|
絕緣 |
500V DC |
|
電磁兼容性
|
項目 |
參考標準 |
等級備注 |
|
靜電放電抗擾度 |
IEC61000-4-2， GB/T 17626.2 |
接觸放電：4KV，空氣放電：8KV |
|
電快速瞬變脈沖群抗擾度 |
IEC61000-4-4， GB/T 17626.4 |
電源線：2KV，信號線：2KV |
|
浪涌抗擾度 |
IEC61000-4-5， GB/T 17626.5 |
電源線：±2KV(不對稱），±1KV(對稱) 數據線/IO：±1 kV 不對稱（到電纜屏蔽） |
|
射頻電磁場輻射抗擾度 |
IEC61000-4-3， GB/T 17626.3 |
80M-1GHz， 80 % AM (1 KHz)，10V/m 1.4G-2GHz， 80 % AM (1 KHz)，10V/m 2.0G-2.7GHz， 80 % AM (1 KHz)，1V/m |
|
射頻場感應的傳導騷擾抗擾度 |
IEC61000-4-6， GB/T 17626.6 |
0.15M-80MHz，10Vrms，80 % AM (1 KHz) |
|
電源的電壓中斷 |
IEC61000-4-29 |
中斷時間：20ms 刷新頻率：1 s |
|
抗阻尼振蕩波性 |
EN61000-4-12 |
電源線：1KV |
|
輻射（噪聲） 電磁干擾 |
EN55011 |
在距離10m處測得： 30MHz 到230MHz，< 40 dB (μV/m) 峰值 230MHz 到1000MHz，< 47 dB (μV/m) 峰值 |
|
傳導（噪聲） 交流電源干擾 |
EN 55011 |
在距離10m處測得： 0.15MHz 到0.5MHz，< 79 dB (μV/m) 峰值 < 66 dB (μV/m) 平均值 0.5MHz 到30MHz，< 73 dB (μV/m) 峰值 < 60 dB (μV/m) 平均值 |
相關鏈接：EM231-7WA稱重控制庫及其使用說明
安裝規格：端子連接
稱重模塊EM231-7WA是一款高精度的測量模塊，它必須可靠的測量低信號電平（大約1.5uV）。因此，要獲得無故障的操作，合適的組裝和電纜連接是至關重要的。
在連接稱重傳感器時，應遵守如下規則：
● 如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。
● 電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。
● 規定的線路上應使用紐絞線對電纜，而且應該屏蔽。
● 屏蔽線必須接到屏蔽接頭卡子上。
下面介紹了使用4線和6線系統的稱重傳感器連接：
---傳感器線SEN+/SEN-；
---測量電壓線SIG+/SIG-；
---電源電壓線EXC+/EXC-。
1)稱重傳感器四線接法：
|
提示 |
|
連接四線制傳感器時，一定要在接線盒中將EXC+與SEN+短接，EXC-與SEN-短接，否則稱重模塊可能無法正常工作。 |
2)稱重傳感器六線接法：
稱重模塊EM231-7WA接線圖：
