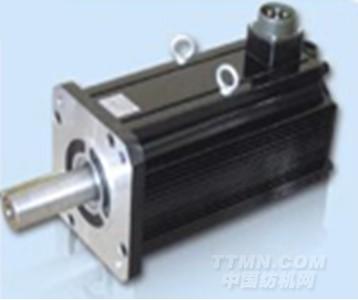

東元伺服 伺服電機TSA18/22/TSC18系列
發布時間：2012-05-05
.jpg)
|
規格項目/馬達種類 |
符號 |
單位 |
TSC18452H |
TSC18562H |
TSA18302H |
TSA18442H |
TSA18552H |
TSA18522H |
TSA22113H |
TSA22153H |
|
額定輸出 |
PR |
KW |
4.5 |
5.6 |
3 |
4.4 |
5.5 |
7.5 |
11 |
15 |
|
額定扭矩 |
TR |
N.m |
28.6 |
34.7 |
19.1 |
28 |
35.1 |
47.8 |
70.1 |
95.5 |
|
額定相電流 |
IR |
A |
25.2 |
33.2 |
15 |
22.5 |
28.5 |
38 |
58 |
78 |
|
額定轉速 |
NR |
rpm |
1500 |
|||||||
|
瞬間最大扭矩 |
TP(N) |
N.m |
62.9 |
86.4 |
49.5 |
71.5 |
89.6 |
122.6 |
179 |
204 |
|
瞬間最大機子電流 |
IP |
A |
56.5 |
84.5 |
39 |
58.5 |
74.1 |
98.8 |
152 |
170 |
|
轉矩常數 |
KT |
N.m/A |
1.2 |
1.15 |
1.27 |
1.24 |
1.23 |
1.26 |
1.21 |
1.22 |
|
誘起電壓常數 |
KE |
V/Krpm |
125 |
118 |
140.84 |
142.42 |
140.64 |
141.37 |
144.45 |
143.93 |
|
轉子慣量 |
JM |
kg.cm3 |
31.6 |
14.5 |
39.99 |
51.44 |
63.52 |
93.94 |
160.94 |
222.2 |
|
機子阻抗 |
Ra |
Ω |
0.27 |
0.18 |
0.54 |
0.35 |
0.26 |
0.16 |
0.09 |
0.05 |
|
機子感抗 |
La |
mH |
3.75 |
2.37 |
8.66 |
5.95 |
4.55 |
3.07 |
2.41 |
1.49 |
|
機械時定數 |
Tm |
ms |
0.526 |
0.442 |
0.691 |
0.593 |
0.559 |
0.494 |
0.479 |
0.371 |
|
電器時定數 |
Te |
ms |
15.6 |
17.2 |
16.12 |
16.81 |
17.24 |
18.96 |
26.77 |
29.12 |
|
重量 |
|
kgw |
15.2 |
18.3 |
19.5 |
26.2 |
30 |
42 |
52.5 |
58 |
|
絕緣等級 |
|
|
F級(155℃) |
|||||||
