三相步進電機驅動器3ND883
發布時間：2012-01-17

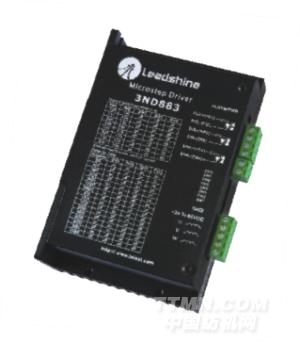

.jpg)
主要特點
3ND883
產品特性
■高性價比、超低噪聲
■電機和驅動器發熱均較低
■供電電壓可達80VDC
■輸出電流峰值可達8.3A (均值5.9A)
■輸入信號TTL兼容，靜止時電流自動減半
■可驅動3、6線三相步進電機
■光隔離差分信號輸入
■脈沖響應頻率最高可達400KHz(更高可選)
■多達8種細分可選
產品概述
3ND883是雷賽公司最新推出的一款采用精密電流控制技術設計的高細分三相步進電機驅動器，適合驅動57~86機座號的各種品牌的三相步進電機，由于采用了先進的純正弦電流控制技術，電機噪音和運行平穩性明顯改善。和市場上的大多數其他細分驅動產品相比，3ND883驅動器與配套電機的發熱量降幅達15%~30%以上。而且驅動器與配套三相步進電機能提高位置控制精度，因此特別適合于要求低噪聲、低電機發熱與高平穩性的高要求場合。
主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高精度、高速度的設備中應用效果特佳。
電氣規格
|
說明
|
單位
|
最小值
|
典型值
|
最大值
|
|
輸出電流
|
A
|
2.1
|
-
|
8.3
|
|
輸入電源電壓
|
VDC
|
18
|
68
|
80
|
|
控制信號輸入電流
|
mA
|
7
|
-
|
16
|
|
步進脈沖頻率
|
KHz
|
0
|
-
|
400
|
|
脈沖低電平時間
|
μs
|
1.2
|
|
|
|
絕緣電阻
|
MΩ
|
500
|
|
|
工作電流設定
|
輸出峰值電流
|
輸出有效值電流
|
SW1
|
SW2
|
SW3
|
|
2.2A
|
1.57A
|
off
|
off
|
off
|
|
3.1A
|
2.21A
|
on
|
off
|
off
|
|
3.9A
|
2.78A
|
off
|
on
|
off
|
|
4.8A
|
3.43A
|
on
|
on
|
off
|
|
5.7A
|
4.07A
|
off
|
off
|
on
|
|
6.6A
|
4.71A
|
on
|
off
|
on
|
|
7.4A
|
5.28A
|
off
|
on
|
on
|
|
8.3A
|
5.93A
|
on
|
on
|
on
|
微步細分設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
200
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
500
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
1200
|
off
|
on
|
on
|
off
|
|
2000
|
on
|
off
|
on
|
off
|
|
4000
|
off
|
off
|
on
|
off
|
|
5000
|
on
|
on
|
off
|
off
|
|
6400
|
off
|
on
|
off
|
off
|
|
8000
|
on
|
off
|
off
|
off
|
|
10000
|
off
|
off
|
off
|
off
|
控制信號接口描述
|
名稱
|
功能
|
|
PUL+（+5V）
|
脈沖控制信號：脈沖上升沿有效；PUL-高電平時4-5V，低電平時0-0.5V。為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串電阻。
|
|
PUL-（PUL）
|
|
|
DIR+（+5V）
|
方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs建立。電機的初始運行方向與電機的接線有關，互換三相繞組U、V、W的任何兩根線可以改變電機初始運行的方向，DIR-高電平時4-5V，低電平時0-0.5V。
|
|
DIR-（DIR）
|
|
|
ENA+（+5V）
|
使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。
|
|
ENA-（ENA）
|
電源與電機接口描述
|
名稱
|
功能
|
|
GND
|
直流電源地
|
|
+V
|
直流電源正極，+18V—+80V間任何值均可，但推薦值+36VDC左右。
|
|
U
|
三相電機U相
|
|
V
|
三相電機V相
|
|
W
|
三相電機W相
|
典型接線圖
安裝尺寸
.jpg)
適配電機選型
|
驅動器型號
|
電機規格
|
|
3ND883
|
57、86三相步進電機
|
