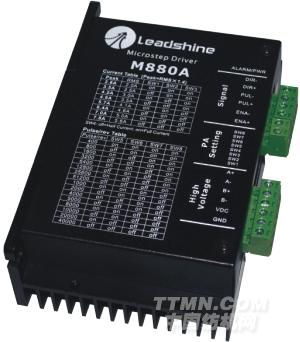

步進電機驅動器M880A

發布時間：2012-01-17

主要特點

M880A

產品概述

M880A驅動器，主要驅動57、86型兩相混合式步進電機。其微步細分數有16種，最大步數為51200Pulse/rev；其工作峰值電流范圍為2.8A－7.8A，輸出電流共有8檔，電流的分辨率約為0.7A；具有自動半流，過壓、過流保護等功能。本驅動器為直流供電，建議工作電壓范圍為36VDC－68VDC，電壓不超過80VDC，不低于20VDC。

主要應用領域

適合各種中大型自動化設備，例如：雕刻機、切割機、包裝機械、電子加工設備、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

驅動器功能說明

驅動器功能	操作說明
微步細分數設定	由SW5－SW8四個撥碼開關來設定驅動器微步細分數，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定，請驅動器面版圖說明。
輸出電流設定	由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。
自動半流功能	用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。
信號接口	PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。
電機接口	A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口	采用直流電源供電，工作電壓范圍建議為36－68VDC，電源功率大于200W，電壓不超過80VDC和不低于20VDC。
指示燈	驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。
安裝說明	驅動器的外形尺寸為：151×97×48mm，安裝孔距為143mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

參數設定

M880A驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：

工作電流設定

輸出峰值電流	輸出參考電流	SW1	SW2	SW3
2.80A	2.00A	on	on	on
3.50A	2.50A	off	on	on
4.20A	3.00A	on	off	on
4.90A	3.50A	off	off	on
5.70A	4.07A	on	on	off
6.40A	4.57A	off	on	off
7.00A	5.00A	on	off	off
7.80A	5.57A	off	off	off

微步細分設定

步數/轉	SW5	SW6	SW7	SW8
400	on	on	on	on
800	off	on	on	on
1600	on	off	on	on
3200	off	off	on	on
6400	on	on	off	on
12800	off	on	off	on
25600	on	off	off	on
51200	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
40000	off	off	off	off

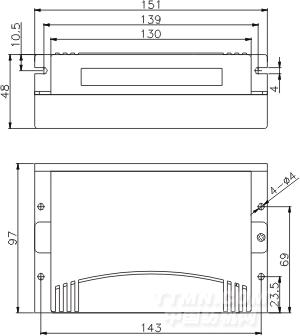

安裝尺寸
