直線混合式步進電機系列39BYGL
發布時間：2012-04-11
產品名稱：直線混合式步進電機
產品型號：39BYGL
使用材料：-
產品規格：-
所屬分類：直線混合式步進電機系列
文檔下載：點擊下載PDF文件39BYGL
產品簡介：
HYBRIDLINEARACTUATORS(直線混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1SS
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (o) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (N.m) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (kg.cm2) |
定位力矩 Detent Torque (Kg.cm) |
重量 Motor weight (kg) |
| 39BYGL215A | 0.01 | 34 | 12 | 0.4 | 30 | 42 | 0.21 | 4 | 0.02 | 0.12 | 0.18 |
*以上僅為代表產品，派生產品可根據客戶要求制作

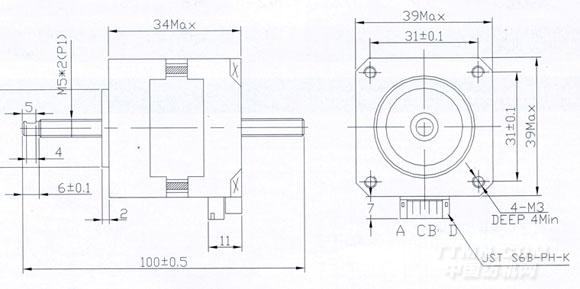

Mechanical Dimensions(外型圖)
.jpg)
Wiring diagram(接線圖):
.jpg)

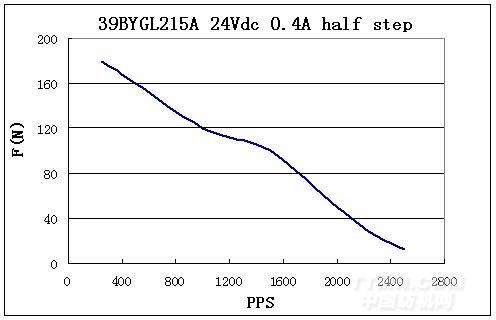

Pulse-thrust Characteristics (推力特性)
.jpg)
