混合式步進電機系列42BYGHM
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：42BYGHM
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件42BYGHM
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (Kg.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
|
42BYGHM201 |
0.9 |
34 | 5 | 0.4 | 12.5 | 21 | 1.6 | 4 | 34 | 180 | 0.2 |
| 42BYGHM206 |
0.9 |
34 | 3.6 | 1.0 | 3.6 | 3.3 | 1.4 | 6 | 34 | 180 | 0.2 |
| 42BYGHM208 |
0.9 |
34 | 2.5 | 1.2 | 2.1 | 5 | 2.1 | 4 | 34 | 180 | 0.2 |
| 42BYGHM602-01 |
0.9 |
40 | 11.2 | 0.4 | 28 | 30 | 2.6 | 6 | 54 | 220 | 0.24 |
| 42BYGHM604 |
0.9 |
40 | 3.6 | 1.2 | 3.0 | 3.5 | 2.6 | 6 | 54 | 220 | 0.24 |
|
42BYGHM607-01 |
0.9 |
40 | 2.5 | 1.7 | 1.5 | 3.2 | 3.2 | 4 | 54 | 220 | 0.24 |
|
42BYGHM805-05 |
0.9 |
48 | 3.5 | 1 | 3.5 | 7.6 | 3.7 | 4 | 68 | 260 | 0.34 |
| 42BYGHM809 |
0.9 |
48 | 2.77 | 1.68 | 1.6 | 3.5 | 4.2 | 4 | 68 | 260 | 0.34 |
|
42BYGHM810 |
0.9 |
48 | 2.4 | 2.4 | 1 | 1. 8 | 4.8 | 4 | 68 | 260 | 0.34 |
*以上僅為代表產品，派生產品可根據客戶要求制作

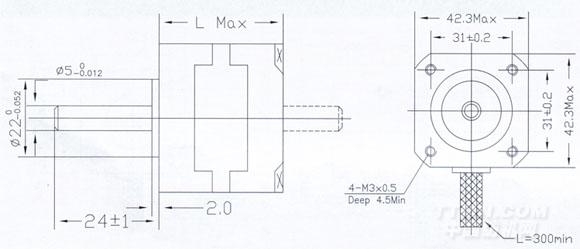

Mechanical Dimensions(外型圖)
.jpg)

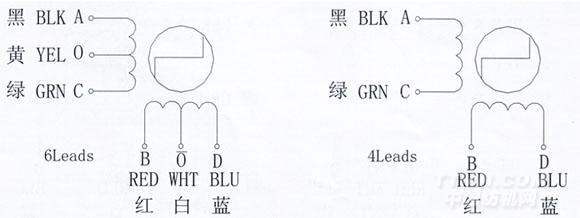

Wiring diagram(接線圖):
.jpg)

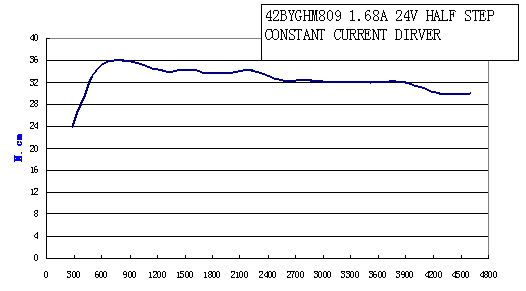

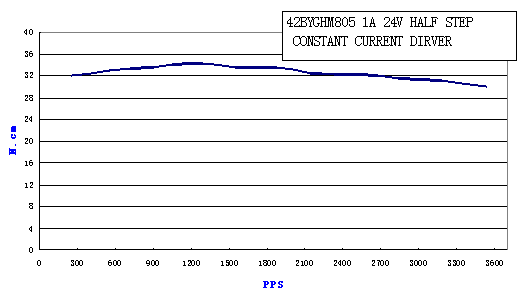

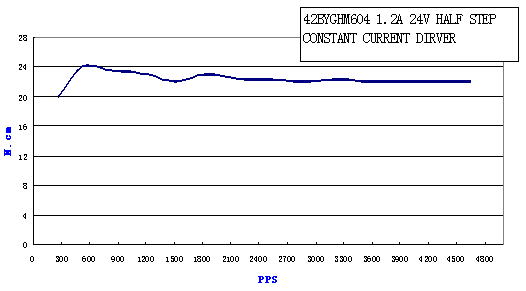

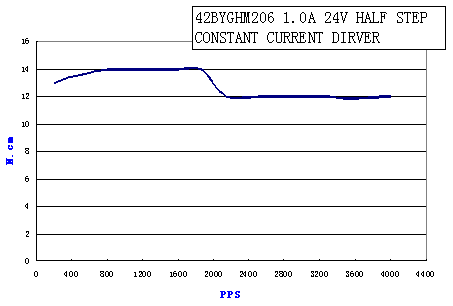

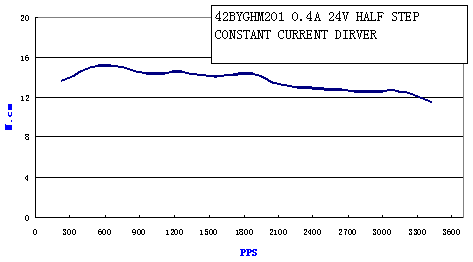

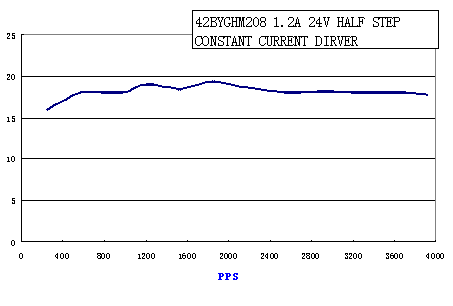

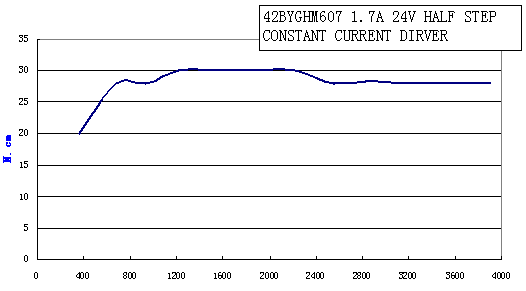

Pulse-torque Characteristics (矩頻特性)
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
