混合式步進電機系列39BYGHM
發布時間：2012-04-10
產品名稱：混合式步行電機
產品型號：39BYGHM
使用材料：-
產品規格：-
所屬分類：混合式步進電機系列
文檔下載：點擊下載PDF文件39BYGHM
產品簡介：
HYBRIDSTEPPINGMOTOR(混合式步進電機)
GeneralSpecifications(詳細說明)：
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技術數據):
| 電機型號 Model |
步矩角 Step angle (º) |
機身長 Motor Length L(mm) |
相電壓 Rated voltage (V) |
相電流 Rated Current (A) |
相電阻 Phase Resistance (Ω) |
相電感 Phase Inductance (mH) |
靜轉矩 Holding Torque (g.cm) |
引線數 Lead Wire (NO.) |
轉動慣量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
|
39BYGHM207 |
0.9 |
26 | 12 | 0.5 | 24 | 13 | 1000 | 6 | 11 | 95 | 0.15 |
|
39BYGHM209 |
0.9 |
26 | 4.25 | 0.425 | 10 | 6.3 | 550 | 4 | 11 | 95 | 0.15 |
*以上僅為代表產品，派生產品可根據客戶要求制作

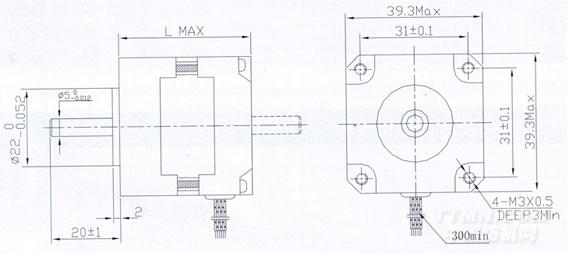

Mechanical Dimensions(外型圖)
.jpg)
Wiring diagram(接線圖):
.jpg)

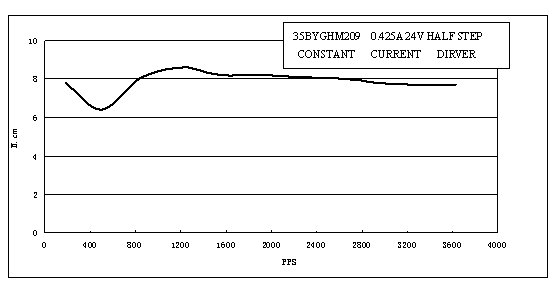

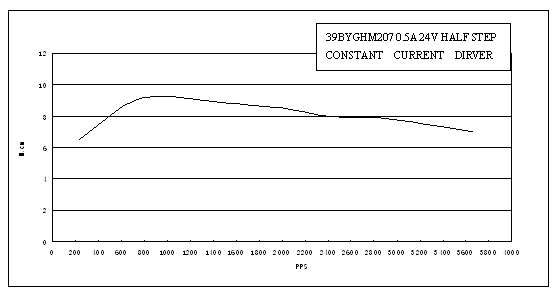

Pulse-torque Characteristics (矩頻特性)
