PSDA伺服驅動器
發布時間：2012-06-23
.jpg)

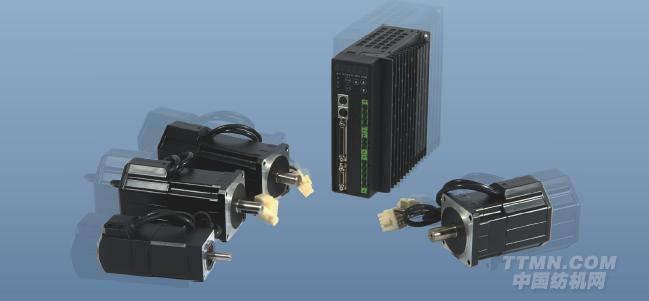

BL交流伺服電機是自行設計、自主開發、自有工廠制造的高性能伺服電機，采用稀土永磁材料制造，配以高精度、高可靠的日本多摩川編碼器，具有小型化、高響應、低噪音、低振動、高精度、高速的優點。
小慣量、中慣量、大慣量系列齊全，容量30W~4000W
機座號：40、57、76、92、123
2500線編碼器，通過驅動器的4倍頻，可以達到10000個脈沖/圈
最高轉速可達4500轉/分
標準安裝尺寸（小慣量伺服電機200瓦、400瓦、750瓦安裝尺寸與松下伺服電機完全相同）
可以根據客戶的要求定制電機
提供標準配線，省去焊線煩惱
部分電機的安裝尺寸和松下、安川完全相同，可直接替代
PSDA交流伺服電機驅動器是自行設計、自主開發、自有工廠制造的全數字式交流伺服驅動器，采用國際最新電機專用數字處理器DSP為核心，配以高速度數字邏輯芯片，高品質功率模塊而組成，以軟件方式實現了電流環、速度環、位置環的閉環伺服控制，具備良好的魯棒性和自適應能力，可配合多種規格的伺服電機，構成了完美的伺服驅動系統，適應于各種需要快速響應的精密轉速控制與定位控制的應用系統，具有集成度高，體積小、響應速度快、保護完善、接線簡潔明了、可靠性高等一系列優點。適用于高精度的數控機床、自動化生產線、機械制造業等工業控制自動化領域。
5種工作模式：位置模式、速度模式、模擬量調速模式、力矩模式、內嵌PLC控制模式
全方位軟件設計，參數自適應化
過流、過壓、欠壓、過負載、編碼器故障等完善的保護機制
調節參數簡單，操作使用簡單
標準ModBus RTU通信協議，可直接與觸摸屏和文本顯示器組成完善的控制糸統，無需控制器
驅動器3倍過載，適合大動態負載工作
具有RS-485通信方式，可實現256臺驅動器的鏈接
具有10種實時監視項
使用監控軟件輕松實現對驅動器現場實時控制和進行糸統分析
自主開發，更快捷、更及時得到軟件升級及技術支持
伺服電機型號定義：
|
60
|
BL
|
（3）
|
-
|
A
|
400
|
-
|
30
|
H
|
|
法蘭尺寸
|
電機系列
|
傳感器
|
|
電機長度
|
電機功率
|
|
伺服電機轉速
|
電壓等級
|
|
40：40mm
|
BL系列
|
3：光學編碼器
|
分為A、B、C、D、E
|
40：400瓦
|
10：1000轉/分
20：2000轉/分
30：3000轉/分
|
H：200V
M：100V
L：低壓型
|
||
|
60：57mm
|
||||||||
|
80：76mm
|
||||||||
|
92：92mm
|
||||||||
|
130：130mm
|
|
PSDA
|
10
|
2
|
3
|
A2
|
|
驅動器系列
|
最大輸出功率
|
供電電壓等級
|
傳感器
|
設計序號
|
|
PSDA系列
|
04：400瓦
|
2：單相220伏交流
3：3相220伏交流
|
1：開關霍爾（非標）
2：線性霍爾（非標）
3：光學編碼器（標準）
|
A2
A3
A4
|
|
10：1000瓦
|
||||
|
15：1500瓦
|
||||
|
20：2000瓦
|
||||
|
40：4000瓦
|
|
|
參數號
|
名稱
|
說明
|
范圍
|
||||
|
|
10
|
電流環濾波時間常數
|
電流環濾波時間常數
|
0－32767
|
||||
|
|
11
|
電流環濾波時間常數
|
電流環濾波時間常數
|
0－32767
|
||||
|
|
12
|
電機的最大電流
|
電機最大電流為額定電流的1/10倍數，禁止用戶修改
|
10－30
|
||||
|
|
13
|
電流傳感器滿量程電流
|
單位1/10A，禁止用戶修改
|
50－500
|
||||
|
|
14
|
電機額定電流
|
單位1/10A，禁止用戶修改
|
5－100
|
||||
|
|
15
|
電機額定轉速
|
單位rpm，伺服電機的額定轉速
|
500－5000
|
||||
|
|
20
|
速度環積分常數
|
速度環積分常數
|
0－32767
|
||||
|
|
21
|
速度環比例常數
|
速度環比例常數
|
0－32767
|
||||
|
|
22
|
速度環矯正系數
|
|
0－32767
|
||||
|
|
23
|
速度環檢測濾波時間常數
|
速度環檢測濾波時間常數
|
0－5000
|
||||
|
|
24
|
內部速度模式和模擬量速度模式的加速時間
|
單位ms，從0加速到3000rpm所需的時間。此參數確定電機加減速曲線的平緩程度。
|
|
||||
|
|
25
|
內部速度模式和模擬量速度模式的減速時間
|
單位ms，從3000減速到0rpm所需的時間此參數確定電機加減速曲線的平緩程度。
|
|
||||
|
|
26
|
APCM模式加減速時間
|
單位ms，從０轉速加速到3000rpm或從3000減速到０rpm所需時間。此參數確定電機加減速曲線的平緩程度。
|
０－65535
|
||||
|
|
27
|
APCM模式執行時間間隔
|
單位ms，APCM模式２次之間的間隔時間
|
0-65535
|
||||
|
|
28
|
APCM模式總脈沖數的低16位
|
APCM模式下電機運行的總脈沖數。相當于在位置控制模式下輸入的指令脈沖數。
|
0-65535
|
||||
|
|
29
|
APCM模式總脈沖數的高16位
|
0-65535
|
|||||
|
|
2A
|
APCM模式最低速度
|
APCM模式下電機的啟動速度及減速到最低速度時的均勻速度
|
0-65535
|
||||
|
|
2B
|
APCM模式最高速度
|
APCM模式下電機允許達到最高速度
|
0-65535
|
||||
|
|
2C
|
APCM模式最低速度的脈沖數
|
當電機減速到對應最低速度時的脈沖數
|
0-6
|
||||
|
|
2D
|
APCM模式回原點或Jog最高速度
|
APCM模式下，回原點或JOG點動時的最高速度。
|
0-65535
|
||||
|
|
2E
|
ACPM模式出錯次數允許值
|
APCM模式運行過程中，沒有碰到baInPosi信號所允許的次數
|
|
||||
|
|
30
|
cpKpp_Setp
|
由低增益變換到高增益的步數
|
1－100
|
||||
|
|
31
|
位置環低增益常數
|
用于調整伺服電機負載剛度特性的參數
|
1－100
|
||||
|
|
32
|
位置環高增益常數
|
用于調整伺服電機負載剛度特性的參數
|
1－100
|
||||
|
|
33
|
位置環前饋常數
|
|
0－100
|
||||
|
|
34
|
輸入脈沖倍頻數
<電子齒輪分子>
|
輸入脈沖倍頻數
|
1－50000
|
||||
|
|
35
|
輸入脈沖分頻數
<電子齒輪分母>
|
輸入脈沖分頻數
|
1－50000
|
||||
|
|
36
|
位置模式加減速時間
|
在位置模式時，電機速度從3000rpm減速到0rpm或從0rpm加速到3000rpm所需的時間。
|
|
||||
|
|
參數號
|
名稱
|
說明
|
范圍
|
||||
|
|
3A
|
定位完成比較脈沖數
|
位置控制模式，驅動器內剩余脈沖數等于或小于定位完成比較脈沖數,驅動器將會輸出有效的定位完成信號
|
0-65535
|
||||
|
|
40
|
第一內部速度
|
第一內部速度
|
10－3000
|
||||
|
|
41
|
第二內部速度
|
第二內部速度
|
10－3000
|
||||
|
|
41
|
第三內部速度
|
第三內部速度
|
10－3000
|
||||
|
|
43
|
第四內部速度
|
第四內部速度
|
10－3000
|
||||
|
|
44
|
第五內部速度
|
第五內部速度
|
10－3000
|
||||
|
|
45
|
第六內部速度
|
第六內部速度
|
10－3000
|
||||
|
|
46
|
第七內部速度
|
第七內部速度
|
10－3000
|
||||
|
|
47
|
第八內部速度
|
第八內部速度
|
10－3000
|
||||
|
|
48
|
模擬速度指令輸入增益
|
模擬量速度模式，每伏電壓所對應的電機轉數（rpm/V），如采用0－5V的模擬電壓，在0－3000rpm范圍內進行調速時，指令增益為：3000/5=600
|
10－2000
|
||||
|
|
49
|
模擬指令輸入零漂
|
模擬量速度模式，消除模擬量指令零點漂移的參數
|
0－65535
|
||||
|
|
4A
|
編碼器AB相信號分頻輸出系數
|
輸出至控制器的編碼器AB相信號的分頻數
|
0－63
|
||||
|
|
4C
|
靜止伺服OFF動作延時
|
伺服電機停止，且接收到伺服－OFF信號后，從動作保持制動器到伺服電機不通電鎖軸的時間
|
0－500
|
||||
|
|
4D
|
運動伺服OFF動作延時
|
伺服電機運轉，且接收到伺服－OFF信號后，從伺服電機不通電鎖軸到動作保持制動器的時間
|
0－500
|
||||
|
|
50
|
電機極對數
|
對應指定的電機類型，禁止用戶修改
|
3－12
|
||||
|
|
51
|
控制模式
|
0：內部速度模式
|
0－5
|
||||
|
|
1：位置模式
|
|||||||
|
|
2：外部模擬量速度模式
|
|||||||
|
|
3：轉矩模式
|
|||||||
|
|
5：APCM模式（內置PLC）
|
|||||||
|
|
52
|
通信波特率
|
0：57600Bps
|
0－3
|
||||
|
|
1：38400Bps
|
|||||||
|
|
2：57600Bps
|
|||||||
|
|
3：115200Bps
|
|||||||
|
|
4：9600Bps
|
|||||||
|
|
53
|
編碼器類型
|
0：8000PPR
|
0－1
|
||||
|
|
1：10000PPR
|
|||||||
|
|
56
|
第一路D/A轉換量程（未用）
|
|
0－6
|
||||
|
|
57
|
第二路D/A轉換量程（未用）
|
|
0－6
|
||||
|
|
58
|
軟件版本
|
底層軟件版本信息，用戶不可修改
|
|
||||
|
|
59
|
I/O輸入取反控制字
|
共有10位有效位，當有效位的值為1時對應的I/O輸入邏輯取反，如將SER_ON（第6位）的輸入邏輯取反，其余端口輸入不變，則有控制字的值為：00001000000B=40H
|
0－2074
|
||||
|
|
參數號
|
名稱
|
說明
|
范圍
|
||||
|
|
5A
|
I/O輸出取反控制字
|
定義同57號參數
對應關系如下：
|
0－255
|
||||
|
|
5B
|
電機方向極性
|
0：正常
|
0－1
|
||||
|
|
1：電機方向輸入指令取反
|
|||||||
|
|
5E
|
脈沖輸入方式
|
0：脈沖加方向方式
PP－脈沖正，PG－脈沖負
DP－方向正，DG－方向負
|
0－1
|
||||
|
|
1：正交相位脈沖方式
PP、PG－脈沖的正負極
DP、DG－脈沖的正負極
|
|||||||
|
|
2：雙脈沖方式（需要指定）
PP、PG－CW脈沖的正負極
DP、DG－CCW脈沖的正負極
|
|||||||
|
|
5F
|
驅動器功率模塊允許溫限
|
驅動器進入保護狀態的溫度上限
|
|
||||
|
|
60
|
參數設定開關
|
5678：可以設定所有參數的值
|
0－65535
|
||||
|
|
非5678，設定所有參數將被禁止
|
|||||||
|
|
61
|
機器編號
|
聯網時唯一地址
|
0－255
|
||||
|
|
62
|
電機類型
|
用戶不可修改
|
０－４
|
||||
|
|
63
|
錯誤監控開關
|
１：驅動器故障時，無論驅動器當前處于何種狀態均顯示錯代碼
|
０－１
|
||||
|
|
０：驅動器故障時，可按正常狀態設置驅動器參數、參數察看等
|
|||||||
|
|
64
|
功率模塊類型（保留）
|
|
|
||||
|
|
65
|
APCM模式I/O啟動開關
|
１：APCM模式的啟動不受APCM控制I/O端子電平控制
|
0－１
|
||||
|
|
０：只有當APCM控制I/O端子出現有效的電平時方能啟動APCM模式
|
|||||||
|
|
66
|
伺服ON延時時間
|
伺服電機上電，且接收到伺服－ON信號后，延時多長時間，保持制動器釋放
|
300-10000
|
||||
|
67
|
欠壓保護值
|
當供電電壓低于該值時，驅動器出現欠壓報警，默認值2000
|
|
|||||
|
6B
|
連接的人機界面型號
|
0：OP-320
|
|
|||||
|
1：HITECH
|
||||||||
|
2：EASYVIEW/WINVIEW
|
||||||||
|
3：MD-204
|
||||||||
|
6E
|
APCM運行次數低32位
|
在APCM模式下，每執行一次APCM則此寄存器值加1。可以用做產量計數
|
0－65535
|
|||||
|
6F
|
APCM運行次數高32位
|
0－65535
|
||||||
|
|
70
|
制動器控制字
|
0：驅動標準電機
|
|
||||
|
|
64：驅動制動器電機
|
|||||||
|
電機接線CN1
|
|
制動電阻接線CN2
|
|
電源輸入CN3
|
||||
|
電機線
|
驅動器側
|
|
B2
|
不接任何線
|
|
驅動器側
|
交流
|
|
|
紅
|
U
|
|
|
r
|
單相220VAC
|
L
|
||
|
藍
|
V
|
|
B1
|
|
s
|
N
|
||
|
黃
|
W
|
|
|
R
|
單相220VAC
|
L
|
||
|
黃/綠
|
FG
|
|
P
|
|
S
|
N
|
||
|
|
|
T
|
不接任何線
|
|||||
|
脈沖輸入信號（光耦的兩個腳都已引出，建議控制器采用差分驅動接口形式）
|
|||||
|
管腳號
|
名稱
|
含義
|
線顏色
|
||
|
2
|
DP
|
方向正
|
灰
|
同一組雙絞線
|
|
|
19
|
DG
|
方向負
|
藍
|
||
|
20
|
PP
|
脈沖正
|
紅
|
同一組雙絞線
|
|
|
21
|
PG
|
脈沖負
|
黑
|
||
|
通用數字量輸入信號（光耦輸入二極管的正極已在內部經過一個2.2K歐姆電阻接12V電源，且二極管兩端并有一個470歐姆電阻，建議控制器采用集電極開路接口形式）
|
|||||
|
27
|
A12V
|
內部提供用于數字輸入的12V電源正極
|
內部已將24、25、27連在一起
|
||
|
24．25
|
DI_COM+
|
數字量輸入公共正極
|
|||
|
26
|
DI_COM-
|
內部提供用于數字輸入的12V電源負極
|
黃
|
同一組雙絞線
|
|
|
7
|
S_ON
|
伺服開
|
綠
|
||
|
3
|
BaErrClr (X8)
|
報警清除輸入
|
棕
|
||
|
35
|
POSERR-CLR
|
位置誤差清除
|
草綠
|
||
|
17
|
SelSp1
|
速度選擇1
|
|
||
|
15
|
SelSp2
|
速度選擇2
|
|
||
|
13
|
SelSp3
|
速度選擇3
|
|
||
|
5
|
CW_Inh
|
正轉禁止
|
|
||
|
9
|
CCW_Inh
|
反轉禁止
|
|
||
|
31
|
FG
|
屏蔽線
|
|
||
|
一般數字量輸出信號
|
|||||
|
22、23
|
DO_COM-
|
數字量輸出公共負極
|
紫
|
同一組雙絞線
|
|
|
6
|
ALROUT Y1
|
報警輸出
|
橙
|
||
|
4
|
Posi_Com Y0
|
定位完成輸出/制動輸出
|
白
|
||
|
模擬量輸入信號
|
|||||
|
30
|
-7.5V
|
模擬部分用-5V
|
淡黃
|
同一組雙絞線
|
|
|
28
|
+7.5V
|
模擬部分用+5V
|
天藍
|
||
|
32
|
AGND
|
模擬部分0V
|
淺綠
|
同一組雙絞線
|
|
|
36
|
SP
|
模擬量速度給定
|
粉紅
|
||
