手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

蘇州絲綢工學院 徐秀雯 李明 朱玲 喬海艷

1.前言

用纖維素酶來處理棉麻織物，使織物表面均勻、光潔、富有光澤，織物柔軟滑爽，而且不會引起環境污染，不會損傷皮膚，廢水容易生物降解，因而越來越受到染整行業的重視。

本論文通過對棉麻纖維的性能分析，運用纖維素酶生物減量整理的原理，討論其生物減量的因素，并結合染整加工特點，初步比較了浸漬法和機械法對減量效果的影響。

2.原理

據目前研究，纖維素主要包括三類性質不同的酶。

2.1.Ｃ1酶

Ｃ1酶是纖維素酶系中的重要部分，它水解作用于纖維素的結晶部分，主要產物是纖維素二糖。

2.2.Ｃｘ

Ｃｘ酶又分為外切β-1，４－葡聚糖酶和內切β-1－４葡聚糖酶。Ｃｘ酶作用于纖維素的無定形區。

2.3.β－葡萄糖甙酶

β－葡萄糖甙酶水解纖維素二糖和短鏈生成葡萄糖。

纖維素酶使纖維素轉化成葡萄糖過程至今不太清楚，對于酶系的作用方式，許多學者也有不同看法。Ｒｅｅｓｅ［1，２］提出Ｃ1－Ｃｘ假說，認為Ｃ1酶首先作用于結晶纖維素，使其可改變成可被Ｃｘ酶作用的形式；Ｃｘ隨機水解非結晶纖維素，可溶性纖維素衍生物，β－葡萄糖甙酶將纖維素二糖、三糖水解成葡萄糖，但是Ｒｅｅｓｅ等提出Ｃ1，Ｃｘ分階段水解纖維素的假想在以后的實驗中并未得以證實。Ｗｏｏｄ和中國科學院微生物研究所纖維素酶組報道［３，４］，若把以上多組份酶系分離開，它們各自就失去活性，若把分離的組分再按比例混合則可恢復活性，所以纖維素酶依靠幾個組份相互協同作用，完成對纖維素底物的作用。纖維素酶的多組份在纖維素降解過程中各組份的協同作用，已經得到實驗的證實。Ｎｉｓｉｚａｗａ等人認為Ｃｘ先作用于纖維素，產生聚合度較低的碎片，Ｃ1酶以這些碎片末端開始將其水解成可溶性糖。從這個意義而言，認為ＲｅｅｓｅＣ假設的1－Ｃｘ的作用應該顛倒過來。

3.實驗內容

3.1.試驗材料

純棉細布(廠方提供，煮煉漂

純苧麻坯布(廠方提供，原坯).２1ｓ×２1ｓ.５８×５８

棉麻混紡布(廠方提供，煮煉漂白).２1ｓ×２1ｓ.５８×５８

3.2.試驗儀器

風格儀（ＫＥＳ－ＦＢ），強力測定儀（ＹＧ０２６）懸垂儀（ＹＧ８11），白云泉洗衣機，７２型分光光度計。

3.3.試驗藥品

纖維素酶液——纖維素酶Ｌ，結晶醋酸鈉(分析純)，醋酸(分析純)等。

3.4.實驗方法和步驟

3.4.1.纖維素酶活力測定方法和步驟：按濾紙糖纖維素酶活力測定方法進行［５］［６］。

3.4.2.生物整理方法

浸漬法：將配制酶液在燒杯中恒溫，放入退漿洗凈的坯布均勻浸潤，作用一定時間后，取出煮沸終止酶促反應，水洗晾干，備用。

機械法：將酶液置于洗衣機中恒溫，放入織物，開啟洗衣機，作用一定時間后，取出煮沸終止酶促反應，水洗晾干，備用。

3.5.織物性能測試

3.5.1.減量率測試

將試樣放入恒溫烘箱，于1０５℃下恒重，干燥器中冷卻，稱重，計算其減量率。

減量率＝（處理前布重－處理后布重）/處理前布重×1００％

3.5.2.強力測試

在ＹＧ０２６ 強力試驗儀上進行。

3.5.3.懸垂性測試

在ＹＧ８11懸垂儀上進行。

3.5.4.壓縮率測定

在ＫＥＳ－ＦＢ風格儀上進行

Ｔｏ：表觀厚度，即織物受０.５９ｇ／ｃｍ２壓力時厚度（ｍｍ）

Ｔｍ：穩定厚度，即織物受５０ｇ／ｃｍ２壓力時厚度（ｍｍ）

壓縮率ＥＭＣ＝（Ｔｏ－Ｔｍ）/Ｔｏ×1００％

4.實驗結果和討論

4.1.纖維素酶最佳ｐＨ值和最佳作用溫度

纖維素酶能否有效地對纖維素β－1，４－甙鏈的水解起催化作用，關鍵在于活力，活力大小首先與纖維素酶菌種有直接關系。另外，影響其活力的主要因素有溫度、ｐＨ值和某些被稱為激活劑和抑制劑的化學物質。

本文所用的纖維素酶為酸性纖維素酶，其最佳ｐ

4.2.纖維素酶用量對生物整理減量率的影響

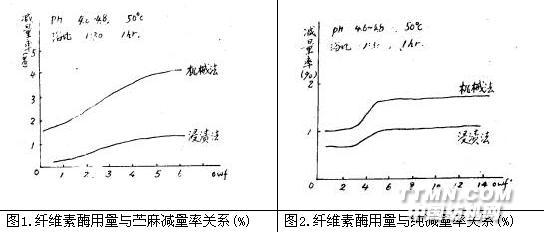

圖1、圖2分別表示纖維素酶用量對苧麻織物、純棉織物的減量率和影響。以機械法為例，當ｏ.ｗ.ｆ從1％增加到５％時，苧麻織物的減量率由1.９％逐漸增加到３.９％，純棉織物的減量率由1.０％逐漸增加到1.７％，純棉織物的減量率增加幅度小，相同的用量，苧麻織物的減量率大于純棉織物。若繼續增加用量，苧麻織物的纖維素酶用量與減量率的關系曲線，有繼續上升之勢，而純棉織物的相應曲線卻十分平坦，隨用量的增加，減量率幾乎不再提高。由此可見，生物整理劑用量應隨織物纖維種類的不同而變化。苧麻織物對纖維素酶的作用較為靈敏，這是因為苧麻纖維的縱向表面有裂紋，橫向有開裂和不開裂的橫節和麻結，在生物整理時，易受纖維素酶的侵入，因而不僅在纖維表面，而且與纖維的縱橫向的裂紋，橫節和麻結中，纖維素大分子鍵的β－1，４－甙鏈斷裂，失重較多。

圖1、圖2比較了用機械法和浸漬法來生物整理苧麻織物、棉織物的減量率，由圖可知，不管是苧麻還是棉，在相同用量時，機械法的減量率大于浸漬法的減量率。

4.3.作用時間對生物減量率的影響

作用時間也是影響纖維素酶生物減量率的因素之一。圖3、圖4表示苧麻、純棉織物的作用時間與減量率關系。由圖可知，隨著時間的增加，苧麻、純棉織物

4.4.浴比大小對生物整理減量率的影響

表1列舉了浴比對苧麻織物減量率的影響。

表1. 浴比對苧麻織物減量率影響

注；試驗條件：ｐＨ4.6～４.８，５０℃，ｏｗｆ４％，1ｈｒ。

由表1可知，隨著浴比的增大，減量率下降。當纖維素酶用量相同時，浴比小，相當于提高生物整理劑的濃度，織物的減量較多；當浴比增大時，相當于降低了生物整理劑濃度，織物減量相應減小，茸毛不易除盡，布面不夠光潔，手感也較差。在酶用量和時間正常的情況下，浴比一般選擇(1∶２０～1∶３０）。

4.5.外觀和內在質量的評定

4.5.1.外觀

經過纖維素酶整理過的苧麻、純棉和棉麻混紡織物表面光潔而有光澤，布面紋路清晰。織物手感柔軟，其柔軟和舒適效果是耐久性的，是一般柔軟劑所不能及的。由于纖維素酶整理過的織物具有以上特點，所以纖維素酶整理也稱為生物拋光。

4.5.2.內在質量

ａ.懸垂性

表2表示在純棉、棉麻混紡織物的懸垂系數。

表2. 純棉、棉麻混紡織物懸垂系數值

注；試驗條件ｐＨ４.６～４.８，５０℃～５５℃，ｏｗｆ７％，1∶３０，３０‘

從表2純棉、棉麻、混紡織物懸垂性數值可知，同一試驗條件下，生物整理后純棉、

ｂ.壓縮性

表3列舉了純棉、苧麻、棉麻混紡織物的表觀厚度、穩定厚度和壓縮率數值。

表3. 純棉、苧麻、棉麻紡織物壓縮性數值

注；ｐＨ４.６～４.８，５０℃，1∶３０，５０?，ｏｗｆ（４～５％）

由表3可知，用纖維素酶整理的上述織物表觀厚度、穩定厚度數值均比整理前高，壓縮率也提高。壓縮率越大，說明織物蓬松，膨化好。盡管生物整理具有表面拋光作用，使織物表面的茸毛除去，布面光潔，但是這種多組份酶系不僅使織物表面蓬松，而且使纖維和織物膨化，所以從總的效果看來，纖維素酶整理后壓縮率提高了。

ｃ.織物拉伸斷裂強度

圖７、圖８分別表示苧麻、純棉織物酶用量與強降之間的關系。從圖1和圖5、6可知，隨酶用量的增大，纖維素的水解反應速度越快，苧麻、純棉織物的失重越多，強降越大。酶用量相同時，苧麻織物的強降大于純棉織物的強降。這是因為苧麻纖維縱橫向有裂紋、麻結和橫節容易受到纖維素酶的侵蝕，水解劇烈，形成更多更深缺陷，在外力作用下容易破壞。就苧麻的浸漬法，酶用量增大，減量率增加，而強降陡然上升，幾乎與機械法強降相仿，但此時，織物表面茸毛除去有限，表面粗糙，手感較硬。機械法生物整理，隨酶用量增加，減量率上升很快，強降比浸漬法大些，但織物外觀光潔、光澤好，紋路清晰，織物的懸垂性和蓬松性都較好。由圖7、8可知，纖維素酶整理苧麻、純棉織物強降是不可避免的。當織物減量比較大，整理效果好，但強降明顯增加。減量太小，雖然強降不大，但整理效果不夠理想。可見，外觀質量、內在指標與強降是一對孿生矛盾。考慮到纖維素織物不遭受嚴重損傷，織物又能具備生物拋光、柔軟整理的效果，強降保持適度或可接受范圍，應盡量避免纖維素酶的過量過度處理，否則會造成強力損傷的致命傷。

5.結論

本文用酶性纖維酶對棉麻織物進行生物減量。考察了處理方法、酶用量、處理時間、浴比等因素對減量率的影響，并對整理前后織物的外觀、懸垂

5.1.分別用浸漬法和機械法處理織物，機械法整理的減量率大于浸漬法。

5.2.纖維素酶對棉、苧麻減量率不同，苧麻對纖維素酶較敏感，減量率較高。

5.3.隨酶用量增加，織物減量率增加，當棉織物上纖維素酶用量大于５％時，減量率變化不明顯。

5.4.隨處理時間的增加，織物減量率增加。超過一小時，棉減量率不明顯。

5.5.浴比增加，減量率下降。

5.6.整理后織物的強力下降。苧麻織物的強降尤為明顯。

5.7.整理后織物表面光潔，富有光澤，手感柔軟，懸垂系數下降，壓縮率提高，具備有一般柔軟劑整理不能達到的效果。
