手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

林楠， 葉美玲

羊毛、絹絲、?絲針織品在國際和國內(nèi)市場需求量都很大，但產(chǎn)品存在著尺寸變化率較大的缺點。絹絲與?絲由于纖維間伸直平行度差，排列不夠平直，含雜率高，梳折低。因此，其針織物結(jié)構松弛，容易變形。羊毛纖維在濕熱條件下，經(jīng)機械外力的作用，會逐漸收縮緊密，并相互穿插糾纏，交編氈化，發(fā)生縮絨，產(chǎn)生變形，同時還會產(chǎn)生起毛起球現(xiàn)象。因此羊毛纖維針織物存在縮絨、起毛起球的缺點。針對針織物的尺寸穩(wěn)定性，國內(nèi)外科研工作者進行了許多的研究，主要有：①在針織原料方面的研究；②通過物理與化學的方法，使得針織物減少變形。目前，印染廠普遍采用匹布機械物理整理加工，主要是通過預縮、熱定形等手段來消除卷裝、裁剪、縫紉后針織物的應力， 以減少縮率，從而改善服裝的尺寸穩(wěn)定性。而用樹脂化學整理方法加工針織面料很少，本文主要討論針織成品經(jīng)不同化學品整理后的結(jié)果。

1 實驗1．1 實驗材料不同規(guī)格絹絲、?絲、羊毛針織面料。1．2 整理助劑l# zL—K1特殊復配整理劑、2# KNITTEX(利特色)FLC Conc．低甲醛交聯(lián)劑、3# 3l6N-1樹脂整理劑、4#F-ECO低甲醛交聯(lián)劑、5#FORNAX W低甲醛交聯(lián)劑、6#EVAFANOL N-33聚胺脂樹脂整理劑、7#ZL-K2羊毛整理劑。1．3 實驗過程織物：30Cm×30cm絹絲、?絲針織布；30Cm×30cm白色羊毛平紋針織布；30cm×30cm有色羊毛羅紋針織布。絹絲、?絲針織物的整理：整理劑x g／L，JFC0．1％ 。工藝流程：浸軋?zhí)幚硪?rarr;(脫水(含液率70％～80％)→烘干(1O0℃)→焙烘(T1℃，t1min)。羊毛針織物的整理：整理劑yg／L，浸液溫度35～40℃，浸液10min，浴比1：20。工藝流程：浸漬處理液→(含液率70％～80％)→烘

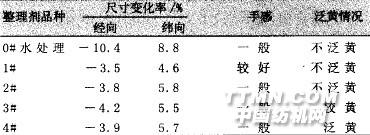

2 結(jié)果與討論2．1 絹絲、?絲針織物的整理2．1．1 整理劑的品種選擇絹絲、?絲針織物在用不同的整理劑處理后，通過測定水洗尺寸變化率及外觀評定結(jié)果如表1，從表中的結(jié)果可以看出，整理劑l#的效果較為理想。這是因為該整理劑在復配過程中，考慮到了高溫黃變，整理劑富集，手感改善等因素，使各組分的效果協(xié)調(diào)。綜合效果好。表1 采用不同整理劑處理絹絲、?絲針織物的結(jié)果注：整理劑10g／L，焙烘溫度130℃，焙烘時間2min。
